5. Составление графической характеристики совместной работы насосов и трубопроводов

Порядок построения графической характеристики системы "насосы - трубопроводы" при параллельной работе следующий:

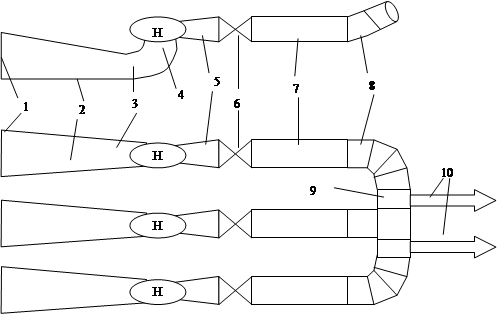

Рисунок 5.1. Технологическая схема насосной станции: 1 – вход в трубу плавный; 2 – переход сужающийся; 3 – колено; 4 – переход сужающийся; 5 – переход расширяющийся; 6 – задвижка; 7 – труба 8 – колено; 9 – тройник; 10 – напорные водоводы.

Определяются внутристанционные потери по формуле:

(5.1)

Где - потери напора по длине всасывающего и напорного внутристанционного трубопроводов соответственно, которыми можно пренебречь; - потери напора в местных сопротивлениях соответственно во всасывающем и в напорном внутристанционном трубопроводах.

Для технологической схемы насосной станции с насосами типа "В" и коленчатым подводом потери напора в местных сопротивлениях во всасывающем трубопроводе включают: потери на входе в трубу 1, в переходе сужающемся 2, 4, в колене 3.

(5.2)

- скорости соответственно на входе в трубу, в колене и в переходе сужающемся, м/с:

Потери напора в местных сопротивлениях в напорном внутристанционном трубопроводе определяются с учетом потерь напора в переходе расширяющемся 5, в дисковом затворе 6, колене 8 и тройнике присоединения к магистрали 9:

(5.3)

- скорости соответственно в переходе расширяющемся, в дисковом затворе, в колене и в ответвлении тройника, м/с.

Определяется удельное сопротивление внутристанционной линии:

(5.4)

Строится кривая внутристанционных потерь Q - Нвн. ст:

(5.5)

Определение координат кривой внутристанционных потерь удобно вести в табличной форме:

Таблица 5.1. Определение координат кривой внутристанционных потерь.

Строится характеристика напорного трубопровода Q - Нтр1,2:

(5.6)

к - коэффициент, учитывающий местные потери в напорном водоводе, равен 1,1; S0=0,0001437 с2/м5 - удельное сопротивление водовода (зависит от его диаметра); l = 290 м - длина водовода.

Определение координат кривой характеристики сопротивления одного напорного водовода удобно вести в табличной форме:

Таблица 5.2. Определение координат кривой характеристики сопротивления одного напорного водовода.

Для построения этой кривой откладывается определенная ранее средневзвешенная геодезическая высота подъема (Нгср+ΔН - для станций работающих на излив) и проводится линия параллельная оси абсцисс.

Суммарная характеристика обоих водоводов строится путем сложения расходов в водоводах при постоянном напоре.

Наносится паспортная характеристика насоса Q - Н1,2,3, строятся характеристики двух и трех параллельно работающих насосов Q - Н1+2 и Q - Н1+2+3.

Отложив на шкале расходов заданную производительность насосной станции Qнст и поднявшись до пересечения с кривой Q - Нтр1+2 - получим точку А с координатами (Qнст; Н1). Н1 - напор необходимый в начале водовода при расчетной производительности Qнст.

Далее строится точка В с координатами (Qн; Н1). Qн - подача одного насоса.

В точке В к напору Н1 прибавляется величина внутристанционных потерь, соответствующих расходу одного насоса. Получается точка С, соответствующая значению полного напора насоса при максимальной производительности насосной станции.

Так как точка С не попадает на паспортную характеристику насоса, то производится обточка рабочего колеса насоса.

Изменение положения характеристики насоса обточкой рабочего колеса производится в следующей последовательности:

Строится парабола подобных режимов: k - параметр параболы, который находится из условия прохождения ее через точку С т.е.
