3.6.2. Промежуточный узел фермы по верхнему поясу

Расчетные усилия: N = 75.885 кН – для площадки смятия; скатная составляющая (для расчета болтов):Т = N sina = 75.885* sin 18.4330 =23.994 kН.

Расчет опорной стойки

Усилия сжатия: N =75.885 kН передается на древесину верхнего пояса посредством «торцевого упора» через опорную диафрагму. Угол смятия древесины верхнего пояса: a = 900–18.4330 =71.567 Расчетное сопротивление древесины смятию:

Rсмa = 0.400 кН/см2 – расчетное сопротивление местному смятию под шайбами под углом 90° к волокнам древесины.

Требуемая площадь смятия:

Длина площадки смятия (при bсм = bп = 17.5 см):

Принимаем lт = 9.5 см. Толщина опорной диафрагмы принимается по конструктивным соображениям: tт = 5 мм.

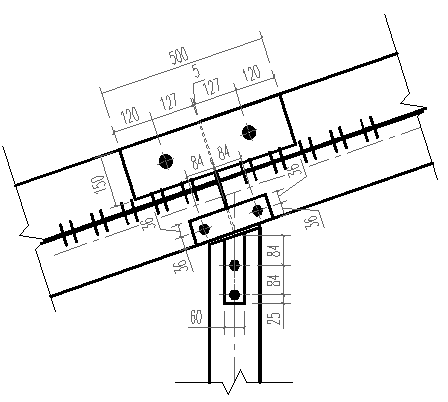

Рис. 7. Промежуточный узел фермы по верхнему поясу

Расчет стержневых нагелей

Предварительное значение диаметра стержневых нагелей: d=20 мм. Расчетная несущая способность на один срез нагеля при действия усилия под углом: aс =71.567 (ka=0.6):

по условиям смятия: Тсм = 0.5 bn d ka = 0.5 ∙ 17.5 ∙ 2 ∙ 0.6 = 10.500 kН;

- по условия изгиба:

Требуемое количество нагельных болтов (ns = 2):

Принимаем 2Æ20. Для обеспечения необходимой жесткости узла из плоскости фермы используются деревянные накладки сечением 50х15 см, с закреплением их с элементами верхнего пояса с помощью болтов диаметром 20 мм.

3.6.3. Коньковый узел фермы

Конструирование и расчет вкладыша

Толщина диафрагмы: tд = 1 cм, ребер жесткости: tp = 0.5 см.

Расчет центрового болта

Усилие N4-5 = 136.231 kН, ns = 2 – число срезов. Требуемый диаметр центрового болта:

Принимаем центровой болт Æ26 мм.

Толщина крайних (рабочих) ребер вкладыша определяется из расчета болтового соединения на смятие под действием равнодействующей усилий:

Толщина крайних ребер вкладыша: tр = 1 см, промежуточных: t = 0.5 см.

Конструирование и расчет фасонок

Толщина фасонок, примыкающих к узлу растянутых раскосов 3-4, 4-5 определяется из расчета на смятие отверстий для центрового болта под действием усилия: N4-5 = 136.231 Н:

Рис. 8. Коньковый узел фермы

Принята толщина фасонок: tф = 1 см. Ширина фасонок определяется из расчета на растяжение с учетом ослабления отверстием под центровой болт Æ26 мм:

По конструктивным соображениям (из условия обеспечения требуемых расстояний от болта до краев металлических пластин):

Расчет сварных швов

Длина сварных швов (два шва на каждой фасонке) при соединении арматурных стержней и фасонок элементов раскосной решетки:

Принята длина каждого из указанных швов: lш = 5.60 cм.

3.6.4. Промежуточный узел по нижнему поясу

Расчет торцевого опирания стойки 2 – 6:

Расчетное усилие: N = 75.885 kН. Определение напряжения смятия (при размерах опорной пластины в плане (17.5 х 9.5):

Для уменьшения изгибающего момента в опорной пластине, с внутренней стороны вводим два уголка, сваренных с опорной пластиной, накладкой и дополнительным ребром жесткости. Ширина свободного, неподкрепленного полками, участка определяется размером:

а = bn – 2by = 17.5 –2*7 = 3.50 cм

Принимая одно ребро жесткости получаем, что «глубина» участка b = 5 cм:

Требуемая толщина опорной пластины:

Конструктивно принимаем толщину опорной пластины: tn = 5 мм, толщина дополнительного ребра жесткости: tр = 5 мм.

Рис. 9. Промежуточный узел по нижнему поясу

4. Проектирование колонны

Колонны проектируемого сооружения в статическом плане являются составной частью его рамного поперечника, и, поэтому, усилия в колонне определяются лишь в результате расчета статически неопределимой конструктивной системы.

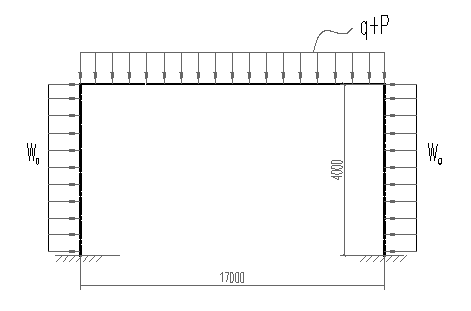

Рис. 10. Расчетная схема колонны

4.1. Сбор нагрузок

Интенсивность вертикальных нагрузок от массы покрытия конструкций и фермы определяются, используя данные таблицы 3.

Таблица 6. Сбор нагрузок на колонну
