x = 0.6 – коэффициент деформационных приращений изгибающих моментов.

Высота опорной диафрагмы:

По конструктивным требованиям:

Расчетная высота диафрагмы принята: hт = 19.0 см. Геометрический размер диафрагмы 19.5 см, с учетом зазора между брусьями, равный толщине нагельной пластины: tн.п. =0.5 см.

Определение момента, образуемого за счет эксцентричного сжатия панели верхнего пояса:

Суммарная сдвигающая сила на полудлине плоскости соединения панели верхнего пояса как стержня целого сечения:

от поперечной нагрузки:

от изгибающего момента Ме с учетом нагружения через диафрагмы:

Расчетное количество связей сдвига, необходимое для восприятия сдвигающих сил на полудлине стержня (с учетом их деформационных приращений):

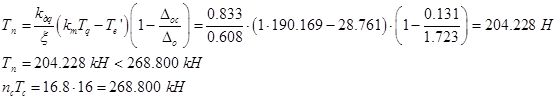

Количество связей сдвига, подлежащих установке (с учетом работы опорных диафрагм, перекрывающих плоскость сплачивания):

kдq=0.833 – коэфф. работы опорных диафрагм при изгибе под распределенными нагрузками.

Поверочный расчет принятых конструктивных параметров:

Напряжение сжатия в составных элементах:

;

Жесткость средств соединения на полудлине:

;

Деформативность соединения по шву:

;

Взаимное смещение элементов (при nc = 0):

;

Взаимное смещение элементов (при nc = 15):

;

Параметр mwi (для определения коэффициента kwi):

;

Коэффициент влияния податливости:

;

Параметр m1 (для определения коэффициента k1):

;

Коэффициент влияния податливости:

;

Радиус инерции поперечного сечения:

;

Гибкость стержня составного сечения:

;

Критическая сила:

;

Коэффициент деформационных приращений:

;

Изгибающий момент:

;

Первое предельное состояние

- прочность нормальных сечений:

- прочность средств соединения:

Прочность составного стержня по нормальным сечениям и прочность средств соединения обеспечены. Проверку устойчивости плоской формы деформирования панели верхнего пояса производить не нужно, т.к. раскрепление связями в сочетании с продольными ребрами и наклонными элементами плит покрытия рассматривается как «сплошное».

Расчетные координаты связей сдвига на полудлине плоскости сплачивания (nc’ =15):

Общее количество связей по всей длине панели верхнего пояса: 2nc’ +1 =33

Расстояния между нагельными пластинами:

Расстояние от торцов стержня до первой пластины принимается равным: S1 = 9d = 5.4 см.

Таблица 5. Координаты связей сдвига и расстояние между ними в элементах фермы, см

Порядковый номер связи, k

1

2

3

4

5

6

7

8

Координаты связей сдвига, X

0.00

8.76

17.55

26.41

35.38

44.50

53.82

63.40

Расстояние, S

5.40

8.76

8.79

8.86

8.97

9.12

9.32

9.58



Порядковый номер связи, k

9

10

11

12

13

14

15

16

Координаты связей сдвига, X

73.30

83.64

94.52

106.13

118.73

132.78

149.16

170.15

Расстояние, S

9.91

10.33

10.88

11.61

12.60

14.05

16.38

20.99
