3,5<14.94=> условие выполняется.

Проверка жесткости.

;

;

lбн=200 см;

Е=2,06·104 кН/см2;

qн=0,0030272·100=0,30272 кН/см;

Jx=572 см4

0,0026<0,004=>жесткость балки обеспечена.

4.1.3.Расчет вспомогательных балок

Сбор нагрузок:

Таблица 3

Определим удельный вес балок настила.

Нагрузка с балок настила передаётся на вспомогательные балки в виде сосредоточенных сил. При частом расположении балок настила (4 и более) можно заменить сосредоточенные силы эквивалентной равномерно распределённой нагрузкой.

Погонная нагрузка на балку настила:

;

32,26195*2=64,5239;

Максимальный изгибающий момент от расчетной нагрузки вычисляем по формуле:

Требуемый момент сопротивления при с1 = 1,1:

По сортаменту принимаем двутавр №36 ГОСТ 8239-89 (Iх=13380 см4, Wх=743 см4, Sх=423 см3, b=145 мм, t=12,3 мм, d =7,5 мм, h = 360 мм, mбн =48,6 кг/м).

Проверка прочности

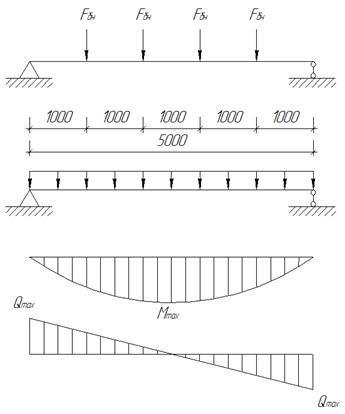

Рис.5

;

Rg gс = 1,1 × 24 = 26.4 кН/см2

24,67 < 26,4 - условие прочности выполняется

Уточним коэффициент с1=с по табл. 66 СНиП II-23-81*

Аf=bt=14,5·1,23=17,835 см2;

Аw = (h-2t)d = (36-2·1,23)0.75= 25,155 см2;

Þ с = 1,0991=>

24,69 < 26,4 - условие прочности выполняется

Перерезывающая сила на опоре:

Qmax = qвб lвб × 0,5= 64,5239·5 × 0,5 =161,30975 кН ;

Проверка касательных напряжений.

;

;

RS gс = = 14,94 кН/см2;

6,8<14.94=> условие выполняется.

Проверка жесткости.

;

;

lвб=500 см;

Е=2,06·104 кН/см2;

qн=0,0030409·200=0,60818 кН/см;

Jx=13380 см4

0,00359<0,004=>жесткость балки обеспечена

При приложении сосредоточенной нагрузи через полку вспомогательной балки в месте, не укрепленном поперечным ребром, стенка балки должна быть проверена на прочность от местного давления по формуле

,

где Fбн=64,5239кН/м - расчетная сосредоточенная нагрузка;

t=1,23 – толщина стенки вспомогательной балки;

lef=b+2tef =14,5+2·2,63=19,76(см)– условная длина распределения нагрузи, где b=14,5-ширина полки балки настила;

tef =t+r =1,23+1,4=2,63(см)– расстояние от нагруженной грани полки до начала внутреннего закругления стенки, где t=1,23 см; r=1,4см.

;

Ryγc=24·1,1=26,4;

2,65<26,4- условие выполнено=> стенка балки обладает прочностью от местного давления.

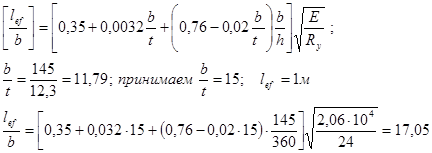

Проверка общей устойчивости балки

- расчет на общую устойчивость не требуется.

4.2.Вариант №2

4.2.1.Расчет настила

Принимаем сталь С245(т.к II гр.)

Рис. 6
