ВВЕДЕНИЕ

В работе представлены принципы и правила проектирования металлических конструкций балочной площадки промышленного здания, отражена основная технологическая последовательность конструирования и расчета её элементов.

В состав площадки включены следующие конструкции: стальной настил, балки настила и вспомогательные балки из прокатных двутавров, главные балки составного двутаврового сечения (сварные), стальные колонны сквозного сечения.

Расчет элементов металлических конструкций производится по методу предельных состояний с использованием международной системы единиц СИ. Расчет конструкций произведено с необходимой точностью и в соответствие с положением по расчёту и конструктивными требованиями СНиП 2-23-81* «Стальные конструкции».

Выполнение расчётно-графической работы производится по заданным исходным данным.

1. Исходные данные

Рабочие площадки служат для размещения производственного оборудования на определенной высоте в помещении цеха промышленного здания. В конструкцию площадки входят колонны, балки, настил и связи. Система несущих балок стального покрытия называется балочной клеткой.

Исходные данные:

- полезная нагрузка - = 28кН/м2;

- пролет - L=14 м

- шаг колонн – l = 5 м

- высота колонны - H = 6 м

- колонны – сквозные с планками.

- тип пола - I

- класс бетона фундамента В12,5.

2. Конструктивная схема балочной клетки.

Балочная клетка состоит из следующих элементов: стального настила (Н), укладываемого по балкам настила (БН), вспомогательных балок (ВБ), и главных балок (ГБ), располагаемых обычно параллельно большей стороне перекрытия. Таким образом, балки настила воспринимают полезную нагрузку от массы настила и пола. Вспомогательные балки передают всю нагрузку от балок настила на главные балки, а главные балки – на колонны или стены.

3.ОСНОВНЫЕ ПОЛОЖЕНИЯ ПО РАСЧЁТУ КОНСТРУКЦИЙ

Цель расчёта – обеспечить заданные условия эксплуатации и необходимую прочность и устойчивость при минимальном расходе материала и минимальных затратах труда на изготовление и монтаж. Расчёт проводится с использованием методов сопротивления материалов и строительной механики. Основной задачей этих методов является определение внутренних усилий, которые возникают в конструкциях под воздействием приложенных нагрузок.

Расчёт начинают с составления расчётных схем сооружения в целом и его отдельных элементов. Составлению расчётных схем должна предшествовать работа по компоновке отдельных конструкций с предварительной эскизной проработкой чертежей элементов и их сопряжений.

Определив по принятой расчётной схеме усилия в конструкции или её элементах (статический расчет), производят подбор их сечений (конструктивный расчёт), проверяют несущую способность и жесткость конструкций. Если хотя бы одна из проверок не удовлетворяется, уточняют размеры сечений.

4. Составление вариантов балочной клетки.

При проектировании балочной клетки задача сводится к тому, чтобы путём технико-экономического сравнения различных вариантов найти наиболее экономичную конструкцию балочной клетки по расходу материала на 1 м² площади перекрытия.

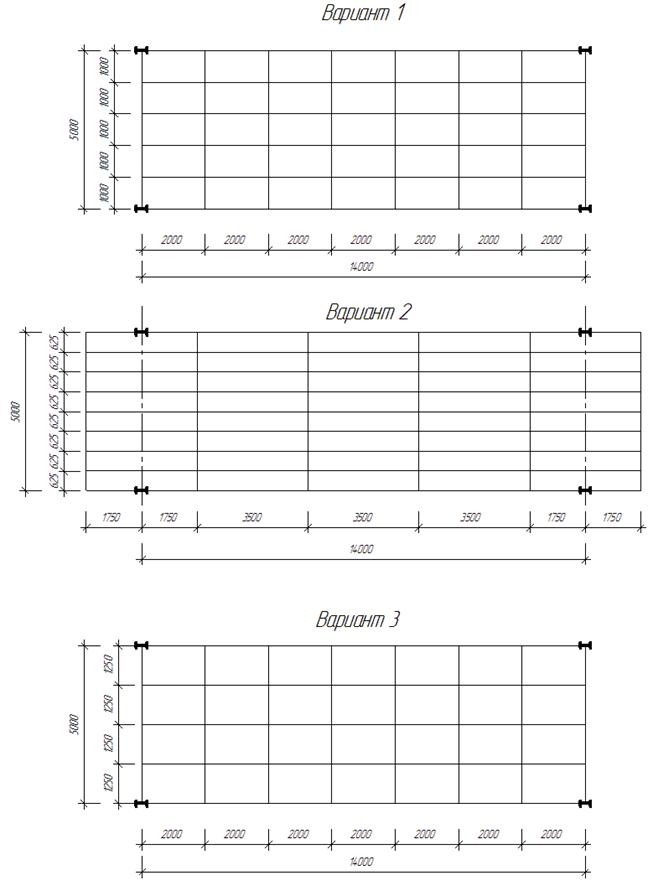

С этой целью следует составим 3 варианта расположения вспомогательных балок и балок настила. После статического и конструктивного расчётов настила и балок для всех вариантов произведем их сравнение по расходу стали на 1м² площади перекрытия балочной клетки и количеству монтажных единиц.

После этого выберем наиболее выгодный вариант балочной клетки по расходу стали и количеству монтажных единиц. В случае одинакового расхода стали, предпочтение следует отдавать варианту с наименьшим количеством монтажных единиц.

Рис. 2

4.1.Вариант № 1

4.1.1. Расчет настила

Принимаем сталь С245(т.к II гр.)

Рис. 3

Сбор нагрузок: Таблица 1

Листы настила крепятся к верхним полкам балок настила при помощи сварки угловыми швами катетом не менее 4 мм. Для удобства сварки ширина листа должна быть на 15-20 мм меньше шага балок настила (см. раб. чертёж). При нагрузках, не превышающих 50 кН/м², и относительном прогибе меньше предельного, принимаемого для всех настилов равным [f/l]=1/150, прочность шарнирно закреплённого по краям стального настила всегда будет обеспечена, и его надо рассчитывать только на жесткость (прогиб).
