Рисунок 2.3- Кирпичная стена

2.4 Междуэтажные и чердачные перекрытия

Перекрытия состоят из несущей части, передающей нагрузку на стену, и ограждающей, в состав которой входят полы и потолки.

Конструкция перекрытий по заданию: сборные железобетонные, марка указана в таблице 2.2

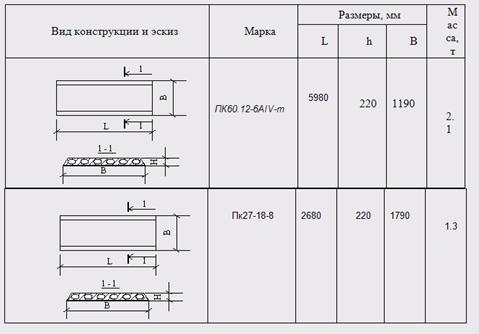

Таблица 2.2 – Спецификация элементов перекрытия

Таблица 2.3 Подбор плит перекрытий

Вид нагрузки

Нормативное значение кг/м2

Ур

Расчетные значения

кг/м2

Полезная нагрузка от веса людей и мебели

150

1,3

195

Вес от конструкции пола

70

1,1

77

Приведенный вес перегородок

250

1,1

275

Итого



547

По несущей способности подбираем марку Пк60.12-6А1V-т

Таблица2.4 Чердачное перекрытие

Вид нагрузки

Нормативное значение кг/м2

Ур

Расчетные значения

кг/м2

Полезная нагрузка от веса людей

70

1,3

91

Вес от цементно-песчаной стяжки

60

1,1

66

Приведенный вес чердачного утеплителя

90

1,1

99

Итого



256

По несущей способности подбираем марку ПК 27.28-8

2.4.1 Теплотехнический расчет чердачного перекрытия

1 – стяжка из цементно – песчаного раствора; 2 – утеплитель из минераловатных плит; 3 – пароизоляция; 4 – железобетонная плита; 5 – отделочный слой из известково – песчаного раствора.

Рисунок 2.5 – Расчетная схема чердачного перекрытия

Таблица 2.5 – Характеристики элементов чердачного перекрытия

ГСПО=(tв – tот.пер) zот.пер- [см. п.2.2.1]

ГСПО= 7812 (оС сутки)

Из двух значений R0тр принимается к расчету большее и составляется уравнение R0=R0тр(max)

R0тр= 5,41

,

где - коэффициент наружной поверхности ограждения.

=23 Вт/м2оС-табличная величина [3, табл.6]

- толщина слоя ограждения, м.

(Вт/моС)- коэффициент теплопроводности материала. Принимается по источнику [3,прил.3*].

откуда определяется толщина утепляющего слоя:

Rотр – основное условие проверки качества тепло- технических условий.

2.4.2 Проверка чердачного перекрытия на сопротивление паропроницанию

Цель расчёта: определение необходимости устройства пароизоляция в конструкции перекрытия.

Удовлетворение условию: Rпф>Rптр,

 R    .

R = ådi/mi ,

 di   ,

mi  коэффициент паропроницаемости (прил. 3 СниП II-3-79*)

Табл. 2.6 – Характеристика элементов чердачного перекрытия



d, 

m, 

  

0,12

0,03

 

0,36

0,45

Rпф = 0,12/0,03 + 0,36/0,45=4,8 м2.ч.Па/мг

Rптр =0,0012(ев – ено),

где ев – упругость водяного пара внутреннего воздуха, Па; ено – упругость водяного пара наружного воздуха за период со среднемесячными отрицательными температурами, Па (табл. 1.1).

 = .j.1/100.133,33

= åi/i .102 ,

 åi            (. 1.1), i        (. 1.1), -        , j = 60,  =17,54 мм рт. ст. (tВ =20 0С), ев = 17,54.60.1/100.133,33=1403 Па, ено= (0,8+1,1+2,2+2,0+0,9)/5=1,4.102 =140 Па, Rптр =0,0012(1403-140)=1,5156 м2.ч.Па/мг, Rпф >Rптр
