Содержание

1. Эскизное проектирование

1.1 Технико-экономические характеристики района строительства

1.2 Природно-климатические характеристики района строительства

1.3 Функциональная схема проектируемого здания

1.4 Требования, предъявляемые к зданию

1.4.1 Эксплуатационные требования

1.4.2 Санитарно-гигиенические требования

1.4.3 Противопожарные требования и требования долговечности

1.5 Определение состава помещения

1.5.1 Определение состава помещений здания квартирного типа

1.6 Выбор вариантов конструктивной схемы здания и требования ЕМС

1.7 Составление вариантов объёмно-планировочного решения

1.7.1 Составление эскиза плана

1.7.2 Составление эскиза разреза

1.7.3 Составление эскиза фасада

2. Обоснование конструктивных элементов здания

2.1 Фундаменты

2.2 Стены

2.2.1 Теплотехнический расчёт наружных стен

2.2.2 Расчёт теплоустойчивости ограждений

2.2.3 Расчёт сопротивления воздухопроницанию стены

2.2.4 Конструкция узлов стен

2.3 Перегородки

2.3.1 Расчёт звукопроницаемости перегородки

2.4 Перекрытия междуэтажные и чердачные

2.4.1 Теплотехнический расчёт чердачного перекрытия

2.4.2 Проверка сопротивления паропроницанию чердачного перекрытия

2.5 Полы

2.5.1 Проверка полов на теплоусвоение

2.6 Окна

2.7 Двери

2.8 Лестницы

2.9 Крыша

2.9.1 Кровля

2.9.2 Система водоотвода

2.9.3 Стропила

2.10 Отделка интерьеров помещений

2.11 Отделка фасадов

2.12 Технико-экономические показатели планировки проектируемого здания

Литература

1. Эскизное проектирование

1.1 Технико-экономическая характеристика района строительства

Город Райчихинск расположен в Амурской области и является центром угольной промышленности Амурской области. Райчихинский угольный бассейн является одним из мощных на Дальнем востоке. Это послужило быстрому развитию города. Сейчас наряду с добычей угля в Райчихинске производится продукция различной промышленности. Здесь имеются заводы: стекольный, кирпичный, завод по изготовлению санитарно-технического оборудования. Имеется завод железобетонных изделий, завод по ремонту тракторов и строительных машин.

1.2 Природно-климатические характеристики района строительства

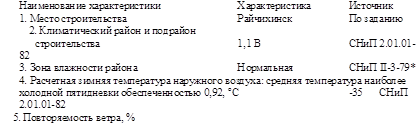

Климатические условия района строительства

Средняя скорость ветра, м/с в январе по направлению румбов:

Роза ветров:

С 23/4,7

СВ 8/1,9

В 2/1,3

ЮВ 2/1,2

Ю 7/2,5

ЮЗ 8/1,9

З 12/2,2

СЗ 38/3,8 СНиП 2.01.01-82

Нормативная глубина промерзания грунта под оголённой поверхностью, м 3,11

1.2 Функциональная схема проектируемого здания

Важнейшие требования к проектированию жилищ - обеспечение правильного соотношения площадей жилых и подсобных помещений и рациональное взаимное расположение помещений в соответствии с их функциональным назначением и взаимосвязью. Квартира, представляющая собой сгруппированные в определённом порядке помещения, предназначенные для проживания в них одной семьи, состоит из жилых комнат, кухни, передней, ванны, уборной, встроенного шкафа или кладовой.

Для жилого дома квартирного типа главными помещениями в квартире являются жилые комнаты, где члены семьи проводят часы досуга, отдыхают. Приготовление пищи осуществляется на кухне, она должна быть связана с жилыми комнатами непосредственно или через коридоры. Санузел и ванная неотъемлемыми помещениями квартиры. Они должны быть удобно связаны с жилыми комнатами. Основным связующим элементом квартиры является прихожая.

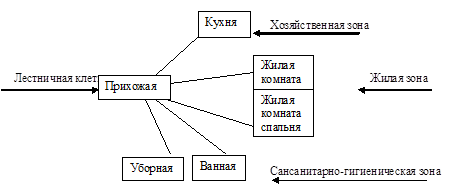

Рис.1.1 Функциональная схема для 2-х комнатной квартиры.

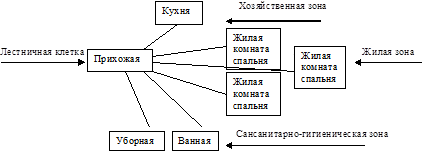

Рис.1.2 Функциональная схема для 3-х комнатной квартиры.

1.4 Требования, предъявляемые к зданию

1.4.1 Санитарно-гигиенические требования

Внутренняя среда жилища тесно связана с внешней окружающей средой, в связи, с чем санитарно-гигиенические требования к жилищам находятся в прямой зависимости от природно-климатических и других местных условий. Санитарно-гигиенические требования являются очень важным фактором, способствующим созданию нормальных условий жизни человека, которые заключаются в применении современных видов инженерного и санитарно-технического оборудования жилища (холодное и горячее водоснабжение, канализация, отопление; вентиляция, газ, электричество, радио, телефон, телевидение); создании необходимых условий для приготовления пищи; осуществлении ряда бытовых процессов неизбежных в жизни человека

Таблица 1.2-Санитарно-гигиенические требования
