3.3. Зная разбаланс моста в мкВ и ток через тензодатчик рассчитать разбаланс моста в Омах и определить соответствующую этому разбалансу магнитострикцию, используя соотношение:

l=∆l/l=g(∆R/R),

где ∆R – разбаланс моста в Омах.

R = 200 Oм – сопротивление тензодатчика,

g = 2 - коэффициент тензочувствительности.

3.4. Построить зависимость g =f(H) для всех образцов (постоянная соленоида К = 100 Э/А = H/J, где Н – амплитуда магнитного поля, J – ток соленоида).

3.5. Объяснить различия в зависимостях g =f(H) для образцов из электротехнической стали, вырезанных вдоль и поперек проката.

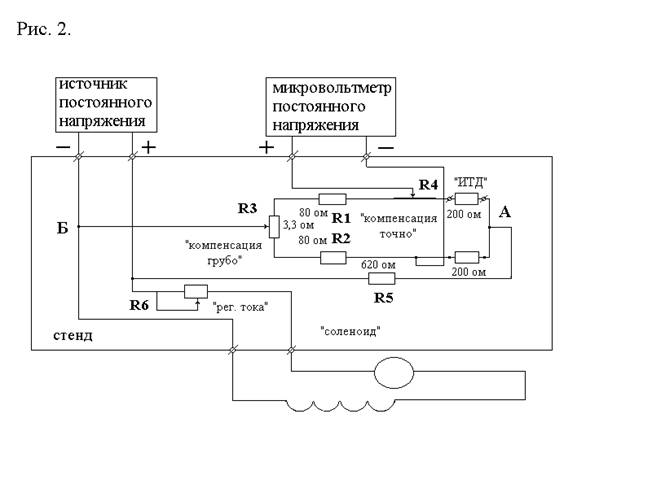

Рис. 2. Электрическая схема установки для измерения магнитострикции.

Литература.

1. Вонсовский С.В. Магнетизм: «Наука», 1971,

2. Ивановский В.И. Физика магнитных явлений, Издательство Московского университета, 1981

3. Г.Рейнбот. Магнитные материалы и их применение. Перевод с немецкого Л. Энергия, 1974, с. 375-380.
