(6)

(7)

Если щетки находятся на геометрической нейтрали, при увеличении Ia поток Фδ несколько уменьшится вследствие действия поперечной реакции якоря. В результате этого скорость n, согласно выражению (6), будет стремиться возрасти. С другой стороны, падение напряжения RaIa вызывает уменьшение скорости. Таким образом, возможны три вида скоростной характеристики, изображенные на рис 8; 1 — при преобладании влиянияRaIa; 2 — при взаимной компенсации влиянияRaIa и уменьшения; 3 — при преобладании влияния уменьшения Фδ.

Ввиду того что изменение Фδ относительно мало, механические характеристики n=f(M) двигателя параллельного возбуждения, определяемые равенством (7), при U= const и iB== const совпадают по виду с характеристиками n= f(Ia) (рис. 8). По этой же причине эти характеристики практически прямолинейны.

Характеристики вида 3 (рис. 8) неприемлемы по условиям устойчивости работы. Поэтому двигатели параллельного возбуждения изготовляются со слегка падающими характеристиками вида 1 (рис. 8). В современных высоко использованных машинах ввиду довольно сильного насыщения зубцов, якоря влияние поперечной реакции якоря может быть настолько большим, что получить характеристику вида 1 (рис. 8) невозможно. Тогда для получения такой характеристики на полюсах помещают слабую последовательную обмотку возбуждения согласного включения, н. с. которой составляет до 10% от н. с. параллельной обмотки возбуждения. При этом уменьшение Фδ под воздействием поперечной реакции якоря частично или полностью компенсируется. Такую последовательную обмотку возбуждения называют стабилизирующей, а двигатель с такой обмоткой по-прежнему называется двигателем -параллельного возбуждения.

Изменение скорости вращения Δn (рис. 8) при переходе от холостого хода (Ia =Ia0) к номинальной нагрузке (Ia=Iaн) у двигателя параллельного возбуждения при работе на естественной характеристике мало и составляет 2—8% от nн. Такие слабо падающие характеристики называются жесткими. Двигатели параллельного возбуждения с жесткими характеристиками применяются в установках, в которых требуется, чтобы скорость вращения при изменении нагрузки сохранялась приблизительно постоянной (металлорежущие станки и пр.).

Рис. 8. Виды естественных скоростных и механических характеристик двигателя па­раллельного возбуждения

Регулирование скорости посредствам ослабленного магнитного потока производится обычно с помощью реостата в цепи возбуждения Rp в (см. рис. 11). При отсутствии добавочного сопротивления в цепи якоря (Rpa= 0) и U = const характеристики n =f(Ia) и n=f(M), определяемые равенствами (6) и (7), для разных значений Rр.в. ,IB или Фδ имеют вид, показанный на рис. 9. Все характеристики n =f(Ia) сходятся на оси абсцисс (n = 0) в общей точке при весьма большом токе Ia, который равен

Однако механические характеристики пересекают ось абсцисс в разных точках.

Нижняя характеристика на рис. 9 соответствует номинальному потоку. Значения n при установившемся режиме работы соответствуют точкам пересечения рассматриваемых характеристик с кривой Мст=f(п) для рабочей машины, соединенной с двигателем (штриховая линия на рис. 9).

Точка холостого хода двигателя (М = М0, Ia = Ia0) лежит несколько правее оси ординат на рис. 9. С увеличением скорости вращения n вследствие увеличения механических потерь М0 и I00 также увеличиваются. Если в этом режиме с помощью приложенного извне момента вращения начать увеличивать скорость вращения n, то Еа=ceФδт будет увеличиваться, а Iа и М будут, согласно равенствам

и

уменьшаться. При Iа = 0 и М. =0 механические и магнитные потери двигателя покрываются за счет подводимой к валу механической мощности, а при дальнейшем увеличении скорости Iа и М изменят знак и двигатель перейдет в генераторный режим работы (участки характеристик на рис. 9 левее оси ординат).

Двигатели общего применения допускают по условиям коммутации регулирование скорости ослаблением поля в пределах 1 : 2. Изготовляются также двигатели с регулированием скорости таким способом в пределах до 1 : 5 или даже 1 : 8, но в этом случае для ограничения максимального напряжения между коллекторными пластинами необходимо увеличить воздушный зазор, регулировать поток по отдельным группам полюсов или применить компенсационную обмотку. Стоимость двигателя при этом увеличивается.

Рис. 9. Механические и ско­ростные характеристики двига­теля параллельного возбужде­ния при разных потоках воз­буждения

Регулирование скорости сопротивлением в цепи якоря, искусственные механическая и скоростная характеристики. Если последовательно в цепь якоря включить добавочное сопротивление Rpa (рис. 10, а), то вместо выражений (6) -и (7) получим

(8)

(9)

Сопротивление Rpaможет быть регулируемым и должно быть рассчитано на длительную работу. Цепь возбуждения должна быть включена на напряжение сети.

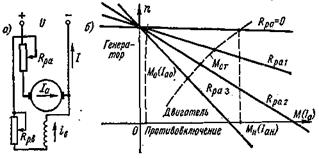

Рис. 10. Схема регулирования скорости вращения двигателя параллельного возбуждения с помощью сопротивления в цепи якоря (а) и соответствующие механические и скоростные характеристики (б)

Характеристики n=f(M) и n=f(Ia) для различных значений Rpa = const при U = const и iB = const изображены на рис. 10, б (Rpa1 < Rpa2< Rpa3)- Верхняя характеристика (Rpa = 0) является естественной. Каждая из характеристик пересекает ось абсцисс (n= 0) в точке с

и

Продолжения этих характеристик под осью абсцисс на рис. 10 соответствуют торможению двигателя противовключением. В этом случае n< 0, э.д.с. Еа имеет противоположный знак и складывается с напряжением сети U, вследствие чего
