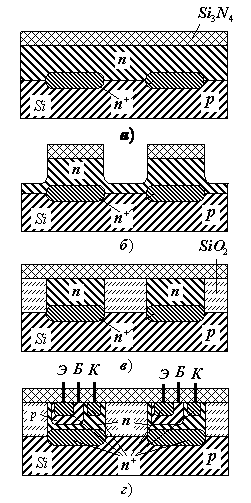

При изготовлении ИМС по процессу «Изопланар I» в качестве исходной используют кремниевую пластину p-типа с эпитаксиальным n-слоем и скрытым n+-слоем. Начинают процесс с наращивания на поверхности пластины слоя нитрида кремния., в котором с помощью фотолитографии формируют окна под изолирующие области. Затем производят травление кремния на глубину, превышающую половину толщины эпитаксиального слоя, после чего окислением вытравленные канавки заполняют оксидом кремния. После удаления слоя нитрида при маскировании оксидом кремния в локализованных островках кремния («карманах») формируют транзисторные структуры и осуществляют металлизацию.

Процесс «Изопланар II» позволяет получать структуры с эмиттерными областями, выходящими боковой стороной на слой изоляции. Приконтактные n+-области коллекторов расположены в самостоятельных карманах, соединенных с эмиттер-базовыми карманами, скрытыми n+-областями. Этот процесс предъявляет менее жесткие требования к точности совмещения слоев, так как окно смещается в диоксид, диффузия эмиттерной примеси в который не происходит. Базовую диффузию можно проводить по всей площади карманов, что также упрощает процесс.

Изопланарная технология совмещает преимущества планарной и меза-технологии, она позволяет избежать неоднородности электрического поля на периферии планарного p-n перехода, снизить паразитные емкости между активными областями структуры, повысить качество изоляции и степень интеграции ИМС.

Процессы «Изопланар I» и «Изопланар II» иллюстрируют рис 21 и рис 22 соответственно.

6.5 Изготовление толстооксидных p-МОП-ИМС и n-МОП-ИМС

Рассмотрим наиболее простые типовые процессы изготовления ИМС с металлическими затворами и толстой пленкой оксида между металлизацией и пластиной кремния. Это уменьшает паразитные емкости, а также дает некоторые другие преимущества перед ранее применяемой тонкооксидной технологией.
