3.2 Обезжиривание поверхности

Как уже было сказано, поверхность отшлифованной пластины не удовлетворяет качеством. Для ее доводки необходимо удалить молекулярные органические и химически связанные с поверхностью загрязнения, а затем – остаточные ионные и атомарные. Для этого применяют обезжиривание поверхности.

Обезжиривание (отмывка) в органических растворителях (толуоле, дихлорэтане, спиртах: этиловом, метиловом и др) применяется для удаления с поверхности пластин жиров животного и растительного происхождения, минеральных масел, смазок, воска, парафина и других органических и механических загрязнений и наиболее часто выполняется погружением, в парах, с помощью ультразвука, струйной обработкой.

Обезжиривание погружением (рис 8) выполняют в специальных герметичных установках с двумя-четырьмя сваренными в единый блок ваннами с повышающимся уровнем жидкости. Полупроводниковые пластины в химически инертных кассетах, например из фторопласта, погружают в ванну с

4

наименьшим уровнем и по мере очистки последовательно переносят в ванны с большим уровнем растворителя. В ванну с наивысшим уровнем из перегонного куба поступает чистый растворитель, а из нее избыток растворителя стекает в ванну с меньшим уровнем и т.д. Из ванны с наименьшим уровнем загрязненный растворитель сливается в отстойник, из которого поступает для очистки дисцилляцией в перегонный куб. Процесс обезжиривания интенсифицируют подогревом и перемешиванием растворителя.

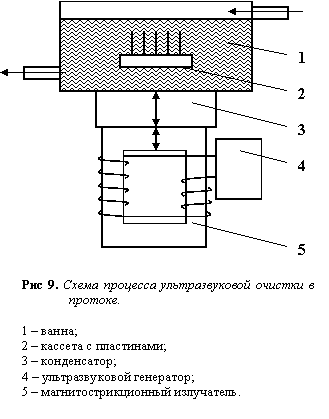

Ультразвуковое обезжиривание выполняют в специальных ваннах, дно и стенки которых совершают механические колебания с УЗ-частотой (рис 9).

В жидкости возникают вихревые акустические потоки с высокими скоростями, которые интенсивно перемешивают жидкость, а также упругие волны (сгустки и разрежения за счет смещения частиц жидкости). В местах разрежения жидкости появляются кавитационные пузырьки. Под действием сил, которые стремятся вернуть смещенные частицы в исходное положение, эти пузырьки после кратковременного существования захлопываются. При интенсивных колебаниях и захлопывании кавитационных пузырьков возникают ударные волны, сообщающие большие ускорения молекулам жидкости, которые с силой ударяются о поверхность обрабатываемых пластин и сбивают с них частицы загрязнений. Благодаря кавитации жидкость способна проникать в глубокие поры, каналы, углубления, которые при обычных методах остаются неочищенными.

3.3 Полировка

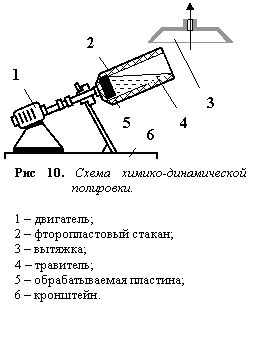

Обезжиренные пластины подвергаются окончательной обработке – полировке. Чаще всего используется химическая полировка (травление), т.е. по существу растворение поверхностного слоя полупроводника в тех или иных реактивах. Обязательными компонентами таких реактивов являются окислитель (обычно азотная кислота) и растворитель образующегося окисла (обычно плавиковая кислота. Кроме этих компонентов в состав травителей входят ускорители и замедлители реакции. Выступы и трещины на поверхности стравливаются быстрее, чем основной материал, и в целом поверхность выравнивается. Чтобы раствор не застаивался у поверхности травления, применяется динамическое травление, т.е. вращение ванны во время процесса (рис 10)

Иногда химическую полировку сочетают с предварительной механической. Для этого тканые или нетканые материалы (сатин, батист, сукно, замшу и др) натягивают на обычный шлифовальный круг и закрепляют хомутиком. Полирование выполняют в несколько этапов, постепенно уменьшая размер зерна и твердость абразива, а на последнем этапе полностью исключают абразивное воздействие на обрабатываемый материал (рис 7).

4 Фотолитография

Именно внедрение литографии в полупроводниковое производство в 1957 г. определило дальнейшее развитие элементной базы электроники и позволило перейти от дискретных элементов к интегральным.

В производстве современных микросхем литография – самый универсальный технологический процесс. Она позволяет воспроизводимо и с большой точностью выполнять сложные рисунки с размерами элементов до одного и менее микрометра в разнообразных материалах. Литография применяется при изготовлении полупроводниковых и пленочных структур, для получения всевозможных канавок и углублений в полупроводниковых и иных материалах. С ее помощью изготавливают шаблоны – инструменты для проведения самого процесса литографии, получают сквозные отверстия в фольге при изготовлении прецезионных свободных масок, выводных рамок или лент, применяемых для автоматизированной сборки и герметизации интегральных микросхем.

Основное назначение литографии при изготовлении структур микросхем – получение на поверхности пластин контактных масок с окнами, соответствующими топологии формируемых технологических слоев, и дальнейшая передача топологии (рисунка) с маски на материал данного слоя.

Сущность процесса литографии заключается в следующем. Литография представляет собой сложный технологический процесс, основанный на использовании явлений, происходящих в актинорезистах при актиничном облучении.

Актинорезисты, на практике называемые просто резистами, представляют собой материалы, чувствительные к излучению определенной длины волны (к актиничному излучению), и стойкие (резист – сопротивляться) к технологическим воздействиям, применяемым в процессе литографии. Под действием излучения происходящие в резистах процессы необратимо меняют их стойкость к специальным составам – проявителям.

Резисты, растворимость которых в проявителе увеличивается после облучения, называются позитивными. Негативные резисты после облучения становятся практически нерастворимыми в проявителе.

В зависимости от типа применяемого излучения различают оптическую, рентгеновскую, электронную и ионную литографии. Более подробно мы рассмотрим оптическую литографию или фотолитографию.

Фоторезисты представляют собой сложные полимерные композиции, в составе которых имеются фоточувствительные и пленкообразующие компоненты, растворители и специальные добавки.

Фотошаблоны являются основными инструментами фотолитографии, с их помощью производится локальное облучение фотослоя в соответствии с топологией микросхемы. Фотошаблон для изготовления структур микросхем – плоскопараллельная пластина (или гибкая пленка) из прозрачного для УФ-излучения материала с нанесенным на ее рабочую поверхность непрозрачным пленочным рисунком, соответствующим топологии одного из слоев структуры микросхемы и многократно повторенным со строго определенным шагом в пределах рабочей области пластины (пленки).
