Для измерения наружного, среднего, внутреннего диаметров и шага резьбы применяют резьбовые микрометры.

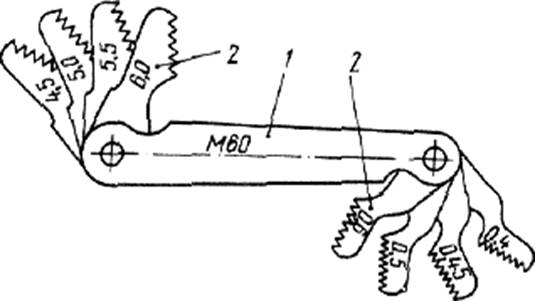

Рис. 7. Резьбовые шаблоны

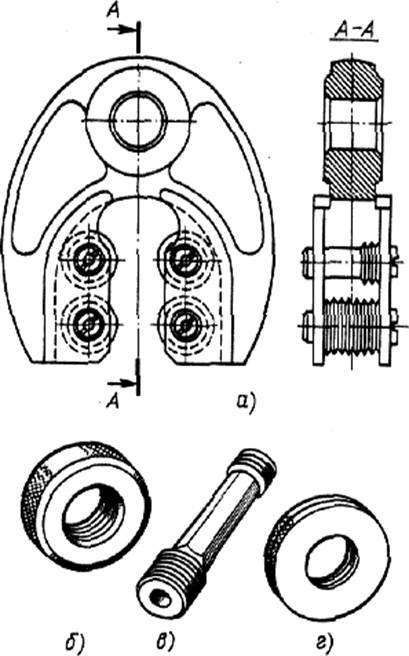

Рис. 8. Резьбовые калибры:

а—предельная резьбовая роликовая ско ба, б—проходное кольцо, в — резьбовой калибр, г — непроходное кольцо

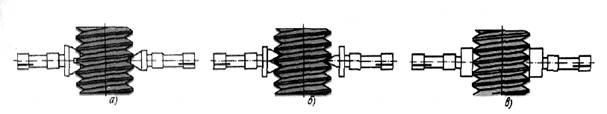

Рис, 9. Схема измерения микрометром среднего (а), внутреннего (б) и наружного диаметров резьбы

Резьбовой микрометр имеет в шпинделе и пятке посадочные отверстия, в которые устанавливаются комплекты сменных вставок, соответствующие измеряемым элементам резьбы. Для удобства измерений резьбовой микрометр закрепляют в стойке и настраивают по шаблону или эталону резьбы. При настройке микро метра по резьбовым эталонам погрешность измерений составляет 0,01 — 1 мм.
