Понятие о резьбе

Наиболее распространенными соединениями деталей машин являются резьбовые. Широкое применение резьбовых соединений в машинах и механизмах объясняется их простотой и надежностью, удобством регулирования затяжки, а также возможностью их разборки и повторной сборки без замены детали.

Нарезанием резьбы называется ее образование снятием стружки (а также пластическим деформированием) на наружных или внутренних поверхностях заготовок деталей.

У всякой резьбы различают следующие основные элементы: про филь; угол и высоту профиля; шаг; наружный, средний и внутренний диаметры резьбы.

Профиль резьбы (рис. 1) рассматривается в сечении, про ходящем через ось болта или гайки. Ниткой (витком) назы вается часть резьбы, образуемой при одном полном обороте профиля.

Угол профиля — угол между боковыми сторонами (граня ми) профиля резьбы, измеряемый в плоскости, проходящей через ось болта. В метрической резьбе этот угол равен 60°, в дюймовой — 55 °.,

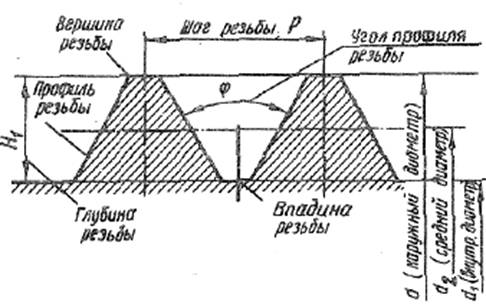

Рис. 1. Основные элементы резьбы

Высота (глубина резьбы) &1 профиля— расстояние от вершины резь­бы до основания профиля, из­меряемое перпендикулярно оси болта.

Шаг Р резьбы — расстояние между параллельны­ми сторонами или вершинами двух рядом лежащих витков, измеренное вдоль оси резьбы. 8 метрической резьбе шаг вы­ражается в миллиметрах; дюймовая резьба характеризуется числом ниток (витков) на одном дюйме.

Наружный диаметр и резьбы — диаметр цилиндра, описанного около резьбовой поверхности. Наружный диаметр измеря ется у болтов по вершинам профиля резьбы, у гаек — по впадинам.

Внутренний диаметр д резьбы — диаметр цилиндра, вписанного в резьбовую поверхность,, Внутренний диаметр измеряется у болтов по впадинам, у гаек — по вершинам профиля резьбы.

Средний диамегр резьбы — диаметр соосиого с резь бой цилиндра, образующие которого делятся боковыми сторонами профиля на равные отрезки.

Основные элементы резьбы

Нарезание резьб плашками. Для на резания наружной резьбы на винтах, бол тах, шпильках и других деталях применя ют п л а ш к и . Участок детали, на котором необходимо нарезать резьбу плашкой, предварительно обраба тывают. Диаметр обработанной поверхно сти должен быть несколько меньше на ружного диаметра резьбы: на 0,1—0,2мм для метрической резьбы 0 6—10мм, на 0,12—0,24 мм для резьбы 0 11 —18 мм, на 0,14—0,28 мм для резьбы 0 20—30 мм. Для образования захода резьбы в начале нарезаемой поверхности снимают фаску, соответствующую высоте профиля резьбы. Плашку устанавливают в плашкодер-жатель (патрон), который закрепляют в пиноли задней бабки или в гнезде револьверной головки. При нарезании

резьбы скорость резания v = 3 — 5 м/мин для стальных, v = 2~-3 м/мин для чугун ных и у = 10-т-15 м/мин для латунных заготовок.

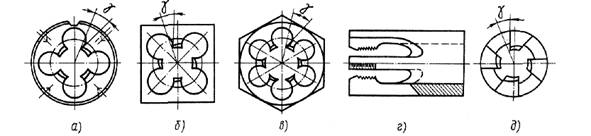

Рис. 2 Резьбонарезные плашки: а — круглая, б — квадратная, а — шестигранная, г, д — трубчатая, •у — передний угол

Профили резьб

Профиль резьбы зависит от формы режущей части инструмента, с помощью которого нарезается резьба.

Чаще всего применяется цилиндрическая треуголь ная резьба (рис. 3, а) ; обычно ее называют крепежной, так как нарезают на крепежных деталях, например на шпильках, болтах и гайках.

Рис. 3. Виды резьб в зависимости от профиля:

а — цилиндрическая треугольная, б — прямоугольная, в — трапецеидальная, г - упорная, д – круглая

Конические треугольные резьбы дают возмож ность получить плотное соединение. Такие резьбы встречаются на кони ческих пробках, иногда — в масленках.

Прямоугольная резьба (рис. 3,б) имеет прямоуголь ный (квадратный) профиль. Она не стандартизована, трудна в изготовле нии, непрочная и применяется редко.

Трапецеидальная ленточная резьба (рис. 3,в) имеет сечение в виде трапеции с углом профиля, равным 30°. Коэффици ент трения у нее мал, поэтому она применяется для передачи движений или больших усилий в металлорежущих станках (ходовые винты), дом кратах, прессах и т. п. Витки этой резьбы имеют большое сечение у осно вания, что обеспечивает ее высокую прочность и удобство при нарезании. Основные элементы трапецеидальной резьбы стандартизованы.

Упорная резьба (рис. 3, г) имеет профиль в виде неравно-бокой трапеции с рабочим углом при вершине, равным 30°. Основания витков закруглены, что обеспечивает в опасном сечении прочный про филь. Поэтому данная резьба применяется в тех случаях, когда винт дол жен передавать большое одностороннее усилие (в винтовых прессах, домкратах и т. п;).

Круглая резьба (рис. 3,д) имеет профиль, образованный двумя дугами, сопряженными с небольшими прямолинейными участка ми, и углом, равным 30°. В машиностроении эта резьба используется редко, Применяется она в основном в соединениях, подвергающихся сильному износу, в загрязненной среде (арматура пожарных трубопро водов, вагонные стяжки, крюки грузоподъемных машин и т. п.). Эта резьба не стандартизована.

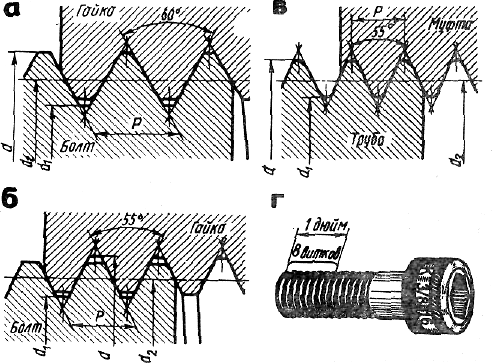

Рис. 4. Резьбы метрическая (а), дюймовая (б), трубная (в) и деталь с дюймовой резьбой (г)

По числу ниток резьбы разделяют на одноходовые (о д н о заходные) и многоходовые (многозаходные). Ходом резьбы называют осевое перемещение винта за один его оборот. Для однозаходных резьб ход равен шагу (расстояние между смежными витками), а для многозаходных — произведению шага на число заходов. Последнее можно определить, если посмотреть на торец винта (гайки); обычно ясно видно, сколько ниток берет свое начало с торца. У однозаходной резьбы на торце винта или гайки виден только один конец витка, а у многозаходных — два, три и больше.

Однозаходные резьбы имеют малые углы подъема винтовой линии и большее трение (малый КПД). Они применяются там, где требуется надежное соединение (в крепежных деталях).

У многозаходных резьб по сравнению с однозаходными угол подъема винтовой линии значительно больше. Такие резьбы применяют в тех случаях, когда необходимо быстрое перемещение по резьбе при наименьшем трении, при этом за один оборот винта (или гайки) гайка (или винт) переместится на величину хода винтовой линии резьбы. Многозаходные резьбы используют в механизмах, служащих для переда чи движения.

Основные типы резьб и их обозначение. В машиностроении, как правило, применяют три системы резьб — метрическую, дюймовую и трубную.

Метрическая резьба (рис. 4,в) имеет треугольный про филь с плоскосрезанными вершинами; угол профиля равен 60°, диамет ры и шаг выражаются в миллиметрах.

Метрические резьбы делят на резьбы с нормальным шагом (для наружных диаметров 1 .68мм) и с мелкими шагами (для наружных диаметров 1 .600 мм).
