Дайной системой предусмотрена очистка сточных вод с последующей подачей их на нагнетательные скважины для закачки в пласт.

ОЧИСТКА ГАЗА ОТ МЕХАНИЧЕСКИХ ПРИМЕСЕЙ

К механическим примесям относятся частицы породы, выносимые газовым потоком из скважины, строительный шлак, оставшийся после окончания строительства промысловых газосборных сетей и магистральных трубопроводов, продукты коррозии и эрозии внутренних поверхностей и жидкие включения конденсата и воды.

Согласно техническим требованиям на природные и нефтяные газы содержание жидкой взвеси в транспортируемом газе не должно превышать 25—50 г. на 1000 м3 газа. Еще более жесткие требования необходимо предъявлять к содержанию твердой взвеси (не более 0,05мг/м3), которая способствует эрозионному износу технологического оборудования газопроводов. Так, при содержании 5—7 мг/м3 твердой взвеси к.п.д. трубопроводов уменьшается на 3—5% в течение двух месяцев эксплуатации, а при запыленности более чем ЗОмг/м3 трубопровод выходит из строя через несколько часов из-за полного эрозионно-ударного износа.

По принципу работы аппараты для очистки газа от механических примесей подразделяются на:

· работающие по принципу «сухого» отделения пыли. В таких аппаратах отделение пыли происходит в основном с использованием сил гравитации и инерции. К ним относятся циклонные пылеуловители, гравитационные сепараторы, различные фильтры;

· работающие по принципу «мокрого» улавливания пыли. В этом случае удаляемая из газа взвесь смачивается промывочной жидкостью, которая отделяется от газового потока, выводится из аппарата для регенерации и очистки и затем возвращается в аппарат. К ним относятся масляные пылеуловители, шаровые скрубберы и т.д.;

· использующие принцип электроосаждения. Данные аппараты почти не применяются для очистки природного газа.

Наиболее широко используются аппараты «мокрого» и «сухого» пылеулавливания. Очистка газа по пути следования его от месторождения до потребителя производится в несколько ступеней. Для ограничения выноса из месторождения породы призабойную зону оборудуют фильтром.

Вторую ступень очистки газ проходит на промысле в наземных сепараторах, в которых сепарируется жидкость (вода и конденсат) и газ очищается от частиц породы и пыли. Промысловые очистные аппараты работают, используя свойства выпадения взвеси под действием силы тяжести при уменьшении скорости потока газа или используя действие центробежных сил при специальной закрутке потока. Поэтому промысловые аппараты очистки делятся на гравитационные и циклонные. Гравитационные аппараты бывают вертикальные и горизонтальные. Вертикальные гравитационные аппараты рекомендуются для сепарации газов, содержащих твердые частицы и тяжелые смолистые фракции, так как они имеют лучшие условия очистки и дренажа.

Вертикальные сепараторы изготовляют диаметром 400—1650мм, горизонтальные — диаметром 400—1500мм при максимальном давлении 16 МПа. При оптимальной скорости эффективность сепарации составляет до 80%.

Третья ступень очистки газа происходит на линейной части газопровода и компрессорных станциях. На линейной части устанавливают конденсатосборники, так как в результате несовершенной сепарации на промысле газ всегда имеет жидкую фазу. Наибольшее распространение получили конденсатосборники типа «расширительная камера» (см. рис.). Принцип их работы основан на выпадении из потока газа капелек жидкости под действием силы тяжести из-за снижения скорости газа при увеличении диаметра трубопровода. Существенным недостатком при эксплуатации газопроводов с системой «расширительных камер» являются затруднения, связанные с пропуском устройств для очистки внутренней полости трубопровода.

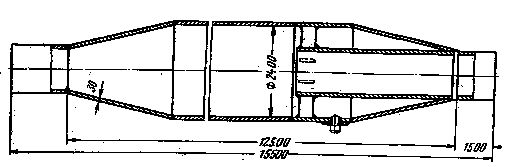

Рис. Конденсатосборник типа «расширительная камера».

Вертикальный масляный пылеуловитель представляет собой вертикальный стальной цилиндр со сферическим днищем, рассчитанным на рабочее давление в газопроводе. Диаметр пылеуловителя 1080—2400 мм. Внутри пылеуловителя находятся устройства, обеспечивающие контактирование масла с газом и отделение частиц масла от газа при выходе его из аппарата. Пропускная способность масляного пылеуловителя может быть рассчитана по формуле

,

где Q — максимальная пропускная способность при стандартных условиях, м3/сут; D — внутренний диаметр пылеуловителя, м; p — давление газа, МПа; рж и рг— плотность смачивающей жидкости и газа при рабочих условиях, кг/м3, Т — температура газа, К.

Чтобы обеспечить нормальную работу пылеуловителей, необходимо поддерживать постоянный уровень масла. Пропускная способность вертикальных масляных пылеуловителей при заданном давлении ограничивается скоростью потока газа в контактных трубках, которая не должна превосходить 1—3 м/с.

Преимущество вертикального масляного пылеуловителя по сравнению с горизонтальным пылеуловителем заключается в высокой степени очистки (общий коэффициент очистки достигает 97—98%). Недостатками его являются большая металлоемкость, наличие жидкости и ее унос (допускается не более 25 г. на 1000 м3 газа), большое гидравлическое сопротивление (0,35—0,5 кгс/см2), чувствительность к изменениям уровня жидкости. В горизонтальном пылеуловителе используется барботажный способ промывки газа вместо промывки в контактных трубках. Поток газа, поступающего в аппарат через два симметричных патрубка, меняет направление на 90° перед отбойным козырьком. Далее газ поступает в регистры с щелевидными отверстиями для равномерного распределения под горизонтальным стальным листом с перфорацией, который делит пылеуловитель на две части.

Циклонный пылеуловитель представляет собой аппарат цилиндрической формы с встроенными в него циклонами. Газ поступает через боковой верхний входной патрубок в распределитель, к которому приварены звездообразно расположенные циклоны, закрепленные неподвижно на нижней решетке. Отсепарированная жидкость и твердые частицы по дренажному конусу циклона попадают в грязевик.

УСЛОВИЯ ОБРАЗОВАНИЯ ГИДРАТОВ И БОРЬБА С НИМИ

Влажный газ — смесь сухого газа и водяного пара. Поскольку молярная концентрация компонентов в паровой (газовой) смеси соответствует их парциальному давлению, то молярное содержание водяного пара в газе можно выразить формулой

,

где WB — содержание водяных паров, моль/моль или м3/м3; р — относительная влажность газа; р — давление насыщенных паров воды при данной температуре, Па; Р — полное давление газа, Па.

Относительной влажностью газа называется отношение количества паров воды, фактически находящихся в газе при данных t и P, к количеству паров, способных удержаться в газе в состоянии насыщения при тех же условиях.

Температура, при которой газ становится насыщенным при данным давлении и количестве водяного пара, называется точкой росы газа.
