т.F определяется составом сырья и его энтальпией, но всегда лежит на PP’.

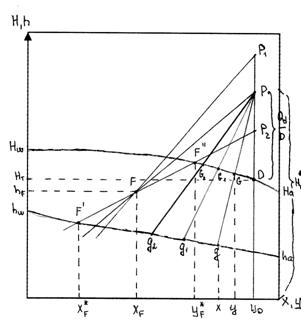

42.Тепловой баланс для верхней части колонны

- тепловой баланс верхней части кол-ны

уравнение прямой, проходящей через 3 точки:

, ,

При заданном составе ректификата ордината точки Р зависит от тепла , отводимого на верху колонны. При ↑ →Р=, а при ↓ →Р=.

т.g и G характеризуют составы и энтальпии встречных неравновесных потоков, относящихся к одному произвольному сечению. Каждому сечению соответствует своя рабочая линия. Уравнение позволяет определить поток орошения в любом сечении верхней части колонны.

Полюс соответствует режиму минимального орошения → ЧТТ →.

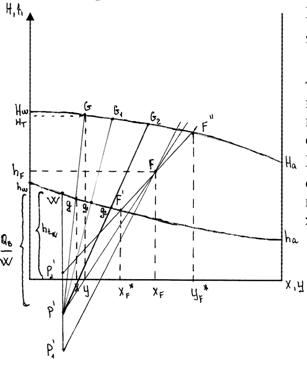

43.Тепловой баланс для нижней части колонны

- тепловой баланс нижней части кол-ны

- уравнение прямой, проходящей через 3 точки:

, , .

Уравнение рабочей лини связывает составы и энтальпии встречных потоков флегмы и паров.

При заданном составе остатка положение полюса Р’ зависит от тепла . При ↑ →Р=, а при →=.

т.g и G характеризуют составы и энтальпии встречных неравновесных потоков, относящихся к одному произвольному сечению. Каждому сечению соответствует своя рабочая линия.

Полюс соответствует режиму минимального орошения → ЧТТ →, а пары, поднимающиеся из нижней части колонны, находятся в равновесии с жидкостью, стекающей в нижнюю часть колонны.

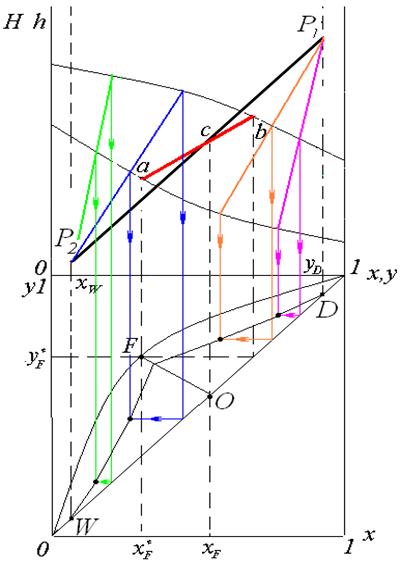

44.Построение рабочей линии с использованием энтальпийной диаграммы

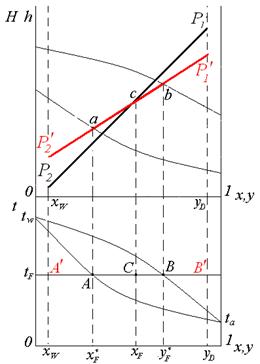

47.Режим минимального орошения на энтальпийной диаграмме

В колонне заданный состав ректификата yD может быть получен при изменении потока флегмы от некоторой минимальной величины gmin до бесконечно большой. Как было показано ранее, максимальный поток флегмы отвечает условию g = G (режим полного орошения). С другой стороны, для протекания процесса ректификации необходимо, чтобы состав паров уm, поступающих в концентрационную часть колонны, удовлетворял условию (IV.21). При уменьшении потока флегмы рабочая линия DB верхней части колонны будет перемещаться вверх, поворачиваясь вокруг точки D (см. рис. IV-9). При этом составы паров yNo, ym и y*F будут выравниваться и в пределе, не нарушая условия (IV.21), станут равными у*F. Рабочая линия займет предельное положение DHBU определя-

емое точкой H{x*F, y*F), находящейся на линии равновесия. Это положение

рабочей линии будет отвечать режиму работы колонны с минимальным

потоком флегмы, при котором еще обеспечивается получение ректификата

заданного состава yD.

Если рабочая линия окажется расположенной выше рабочей линии DHBb то условие будет нарушено и получение состава ректификата yD из сырья состава xF станет невозможным. Таким образом, минимальный поток орошения (флегмы) может быть определен из уравнения при х = х*F и у = y*F

т.е.

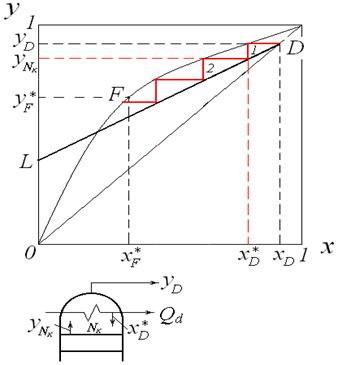

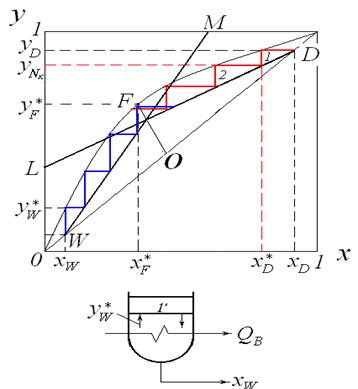

47.Расчет числа теоретических тарелок графическим методом (X-Y)

концентрационная секция

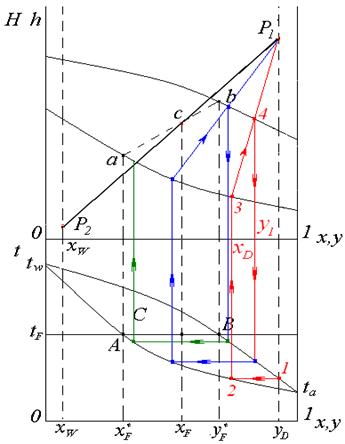

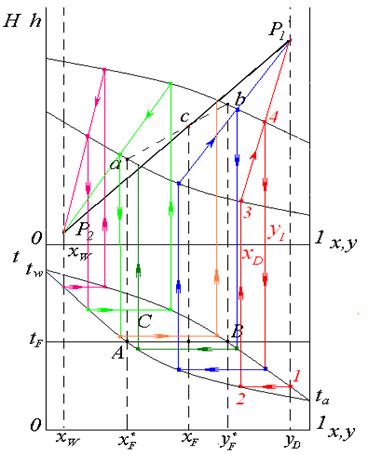

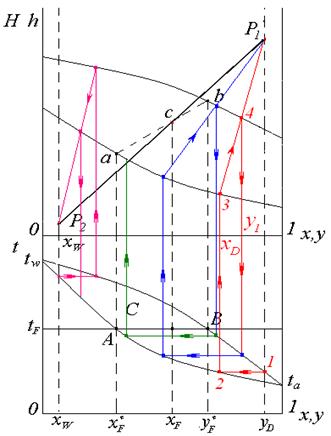

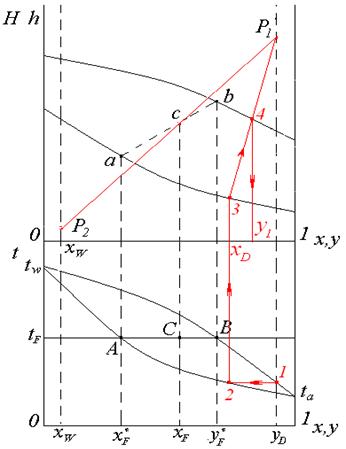

48.Расчет числа теоретических тарелок при помощи энтальпийной диаграммы и изобарных кривых

49,50.Способы создания орошения в колонне; парциальный конденсатор

Для обеспечения нормальной работы колонны необходимо на верху ее отводить определенное количество тепла для конденсации части паров и образования потока флегмы (орошения).

Один из самых распространенных способов отвода тепла является парциальный конденсатор.

Этот способ заключается в том, что пары, уходящие с верхней тарелке концентрационной части колонны поступают в парциальный конденсатор, где частично конденсируются. Образовавшиеся при этом поток флегмы возвращается на верхнюю тарелку в качестве орошения, а пары ректификата D отводятся из конденсатора. Принимается, что D и находятся в равновесии → ПК эквивалентен одной ТТ.
