Основное время при зубодолблении

, мин,

где m – модуль нарезаемого колеса, мм;

z – число зубьев нарезаемого колеса;

Kд – число двойных ходов в минуту долбяка, дв.ход/мин;

S – круговая подача, мм/дв.ход;

Sp – радиальная подача, мм/дв.ход;

i – число проходов;

h – припуск на обработку, мм.

Пример решения задачи

На зубодолбежном станке 5122 нарезают долбяком прямозубое зубчатое колесо модуля m=3 мм с числом зубьев z=40, шириной венца b=40 мм. Обработка чистовая (Ra=1,6 мкм) по сплошному металлу. Материал заготовки – сталь 40Х, твердость НВ190.

Необходимо: выбрать режущий инструмент, назначить режим резания (по таблицам нормативов), определить основное время.

Решение

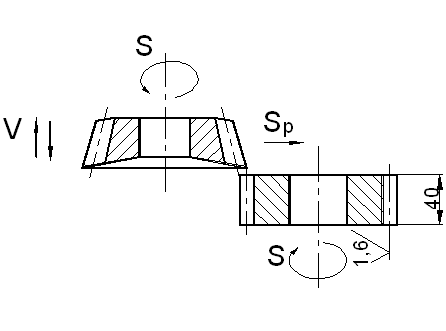

Эскиз обработки

1. Выбор инструмента

Для зубодолбления цилиндрического колеса принимаем дисковый прямозубый долбяк модуля 3 тип 1 ГОСТ 9323-79 [2] или [3] из быстрорежущей стали Р6М5 [2] или [3].

Угол заточки по передней поверхности зубьев gз=5° [2], [3], [5].

2. Режим резания.

2.1 Круговая подача для станка модели 5122 с мощностью двигателя 3 кВт, т.е. III классификационной группы [5] , для чистовой обработки по сплошному металлу, обработки стали с твердостью до НВ207, при модуле нарезаемого колеса до m=3 мм, S=0,25¸0,3 мм/дв.ход [5].

С учетом поправочных коэффициентов Кms=1 и паспортных данных станка принимаем S=0,25 мм/ дв.ход.

2.2 Радиальная подача.

Sp=(0,1¸0,3)×S [5],

Sp=(0,1¸0,3)×0,25=0,025¸0,075 мм/дв.ход.

С учетом паспортных данных станка принимаем

Sp=0,036 мм/дв.ход.

2.3 Период стойкости долбяка для чистовой обработки Т=240 мин. [3].

2.4 Скорость резания, допускаемая режущими свойствами инструмента. Для чистовой обработки по сплошному металлу, круговой подаче S=0,25 мм/дв.ход и модуле до 4 мм

V=20,5 м/мин.

C учетом поправочных коэффициентов Kmv=1; Kbv=1

Vp=V× Kmv × Kbv=20,5 м/мин.

Число двойных ходов ходов долбяка в минуту , соответствующее найденной скорости резания,

где L – величина хода долбяка, мм

L=b+l1=40+8=48 мм,

Где l1 – перебег долбяка на две стороны.

При ширине венца до 51 мм

l1=8 мм [5],

мм/дв.ход

В соответствии с паспортными данными принимаем

Кд=200 мм/дв.ход.

Действительная скорость резания

м/мин.

3. Проверка достаточности мощности станка

3.1 Мощность, затрачиваемая на резание

При чистовой обработке по сплошному металлу для данных условий обработки

N=1,1 кВт [5],

С учетом поправочных коэффициентов KмN=1; KbN=1; KzN=1,1

Np=N× KмN × KbN × KzN=1,1×1×1×1,1=1,21 кВт.

3.2 Мощность на шпинделе станка

Nш=Nд×h кВт,

где Nд=3 кВт; h=0,65 – паспортные данные станка

Nш=3×0,65=1,95 кВт.

Так как Nш=1,95 кВт>Np=1,21кВт, то обработка возможна.

4. Основное время

, мин

где i – число проходов

мин

Задание на практическое занятие №6

Выполнить расчет режима резания по таблицам нормативов по заданному варианту.

Исходные данные приведены в таблице 6.

Порядок выполнения работы аналогичен предыдущим.

Таблица 6
