Обогрев мармита осуществляется трубчатым электронагревателем (тэном) 13, который закрепляется под емкостью. Чтобы на тэн не попадала пища, над ним размещается съемный поддон 14. Термобаллон датчика-реле температуры 9 находится на передней стенке короба, а сигнальная лампа 10 — на панели управления 4. Лампа сигнализирует о включении электронагревателя.

Мармит подключается к сети питания с помощью штепсельной вилки 11 с кабелем, закрепленным скобой 12. В мармите применяется датчик-реле температуры Т32М с пределом регулирования 50 . 120°С.

Технические характеристики некоторых моделей мармитов приведены в табл. 2.2.

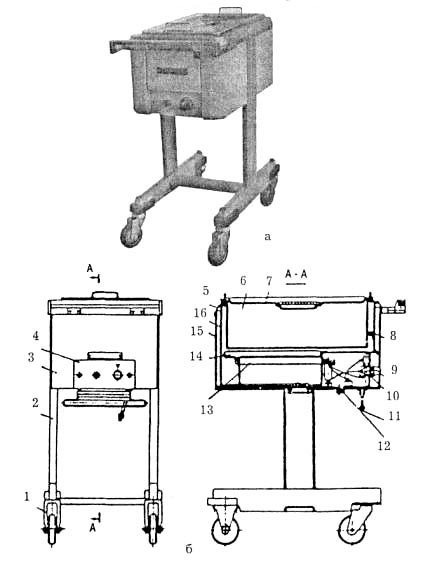

Рис. 21.5. Мармит передвижной МП-28М:

а — общий вид; б — схема: 1 — колесо; 2 — каркас; 3,15 — облицовки; 4 — панель управления; 5 — стол; 6 — емкость; 7 — крышка; 8 — термобаллон; 9 — датчик-реле температуры; 10 — сигнальная лампа; 11 — штепсельная вилка; 12 — скоба; 13 — трубчатый электронагреватель; 14 — поддон; 16 — короб

Таблица 2.2

Технические характеристики мармитов

Показатель

МСЭ-84М

МСЭ-84М-01

МСЭ-112

МП-28М

Максимальная вместимость емкостей, дм3

84

84

112

28

Время разогрева воды в парогенераторе, мин, не более

20

20

25

10

Время разогрева содержимого мармитов от 4 до 60°С при максимальной их загрузке, мин, не более

120

120

100

150

Номинальная мощность, кВт

2,5

2,5

4,0

0,63

Номинальное напряжение, В

220

Род тока

Однофазный, переменный

Частота тока, Гц

50

Габаритные размеры, мм



длина

1200

1200

1500

695

ширина

800

800

860

430

высота

850

850

1080

880

в том числе без металлоконструкции с раздаточной полкой

330



Масса, кг

70

110

120

30

Правила эксплуатации мармитов. Перед началом работы проверяют техническое и санитарное состояние мармитов. Затем осматривают регулирующие устройства, приборы автоматики и проверяют исправность заземления. После этого ванны мармитов с водяным обогревом заполняют горячей водой и включают тэны в ванне и тепловом шкафу на сильный нагрев. При включении тэнов должна загореться сигнальная лампа. После достижения требуемой температуры мармит загружают и переводят работу тэнов на слабый нагрев.

По окончании работы мармиты отключают, затем сливают воду из ванны и конденсат из поддона. Ванну, поддон, наружные части мармита промывают теплой водой с мылом и протирают сухой тканью. Мармитницы промывают горячей водой и ошпаривают кипятком. Полки шкафа вынимают и протирают.

2.3. Тепловые стойки и шкафы

Шкаф тепловой сквозной ШТС-1 (рис. 2.6) предназначен для поддержания заданной температуры (до раздачи) первых, вторых и третьих блюд, установленных на передвижных системах типа СП-230М или кассетах АК-390 и помещенных в шкаф.

Шкаф представляет собой камеру, имеющую с двух сторон двери 10, снабженные уплотнителем, замком и ручкой. На одной из дверей расположена панель с электроаппаратурой 8.

Шкаф состоит из каркаса, к боковинам которого крепятся облицовки 4. В каждой облицовке имеется перекрытая листами полость с закрепленными в ней электронагревателями 2. На боковинах сверху смонтирован потолок с вентилятором 7.

Шкаф устанавливается на раздаче. Стеллаж с укомплектованными блюдами вкатывается в шкаф со стороны кухни не менее чем за 45 мин до начала обеда и выкатывается в торговый зал во время раздачи блюд.

Шкаф тепловой сквозной ШТС-2 имеет то же функциональное назначение и конструкцию, что и ШТС-1, только состоит из двух камер, работающих независимо друг от друга.

Технические характеристики шкафов ШТС-1 и ШТС-2 приведены в табл. 2.3.

Шкаф тепловой сквозной ШТС-2,7 предназначен для поддержания в горячем состоянии (до раздачи) первых, вторых и третьих блюд, установленных на передвижных стеллажах СП-230М. Используется на предприятиях общественного питания крупных промышленных предприятий и учебных заведений.

Шкаф представляет собой раму, сваренную из швеллеров, к которой крепятся шесть боковин и пол. Каждая боковина состоит из двух стоек, с внутренней стороны к стойкам приварена стенка с закрепленными на ней тэнами. С наружной стороны шкафа к боковине прикреплены винтами съемные облицовки.

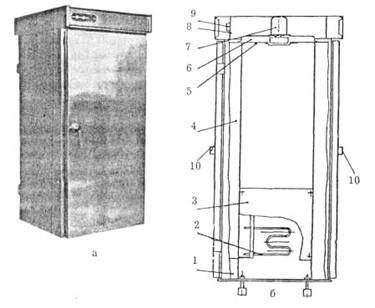

Рис. 2.6. Шкаф тепловой сквозной ШТС-1:

а — общий вид; б — схема: 1 — облицовка; 2 — электронагреватель; 3 — лист; 4 — облицовка; 5 — баллон датчика-реле температуры; 6 — потолок; 7 — вентилятор; 8 — панель с электроаппаратурой; 9 — датчик-реле аппаратуры: 10 — двери
