Раствор становится крепким er и при температуре t4 подается насосом обратно в кипятильник Кn. Этим цикл раствора, протекающий при переменных температурах абсорбции и выпаривании, завершается. Образующийся в кипятильнике Кn пар концентрации e5 сжижается в конденсаторе Кд и жидкость поступает через дроссельный вентиль РВ2 в испаритель И. Пар из испарителя И поглощается в абсорбере Аб слабым раствором концентрации eа. Элементы кругового процесса Кд, РВ и И не отличаются от тех же элементов компрессионной холодильной машины.

Такая абсорбционная холодильная машина непрерывного действия по сравнению с другими наиболее проста, но энергетически не совершенна.

Тепловая экономичность абсорбционной холодильной машины может быть повышена ректификацией выпариваемого раствора (отделением паров аммиака от воды). Тогда в конденсатор Кд поступают почти чистые пары аммиака концентрации e, близкой к 1. Применяют также регенеративный теплообменник, в котором крепкий раствор нагревается до поступления в кипятильник, уходящим из него слабым раствором. Возможны и более сложные регенеративные процессы.

Движущим механизмом абсорбционных холодильных машин непрерывного действия является только насос Н, перекачивающий крепкий раствор в кипятильник.

Кроме жидких абсорбентов, применяют твердые абсорбенты – хлористый кальций, хлористый литий и другие соли.

ВОЗДУШНЫЕ СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ

При использовании воздушной системы кондиционирования получение холода обходится дороже, чем в других системах охлаждения. В значительной мере это определяется сложностью системы охлаждения, которая, в свою очередь, связана с технологическими трудностями изготовления ее агрегатов, большим числом агрегатов, их значительной стоимостью и т.д.

При конструировании воздушной системы наиболее трудными оказываются две задачи: получение максимально возможного перепада между температурами входа и выхода обрабатываемого воздуха (в этих типах машин он бывает постоянным в широком интервале температур) и получение максимального эффекта шумоглушащих устройств.

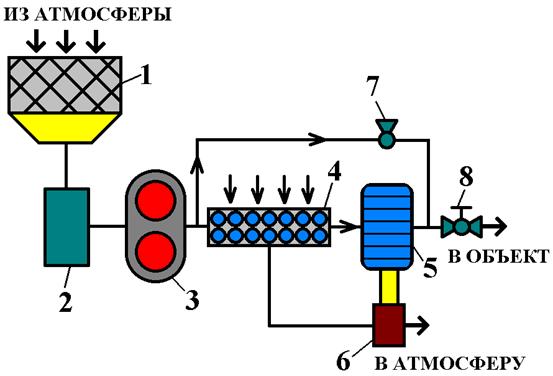

Особенностью кондиционеров с воздушной системой охлаждения является также необходимосьт больших мощностей для привода агригатов. На одном из таких кондиционеров с воздушной системой охлаждения (рис. 6)

1 – фильтр; 2 – осушитель; 3 – компрессор; 4 – воздушный теплообменник; 5 – холодильник; 6 – вентилятор; 7 – клапан; 8 – кран.

атмосферный воздух засасывания в систему кондиционера компрессором 3, предварительно подвергаясь очистке от пыли в фильтре 1. Осушка воздуха производится в осушителях 2, установленных перед компрессором. Производить осушку воздуха путем конденсации или вымораживания паров воды за счет глубокого расширения в трубохолодильнике нецелесообразно, так как это связано с увеличением габаритов последнего и мощности компрессора.

Нагретый в результате сжатия в компрессоре рабочий воздух предварительно охлаждается атмосферным воздухом в воздухо-воздушном теплообменнике 4. Более глубокое охлаждение воздуха производится в трубохолодильнике 5. Работа расширения передается вентилятору, при помощи которого охлаждающий атмосферный воздух протягивается через теплообменник 4. После трубохолодильника воздух через кран 8 поступает в обьект. Кран 8 предназначен для поддержание заданного температурного режима в обьекте путем смещения холодильного воздуха с горячим воздухом, подводимым по воздухопроводу через редукционный клапан 7.

ЗАКЛЮЧЕНИЕ

Мы считаем, что система кондиционирования автомобиля очень необходима, и особенно в авто эксплуатируемых в странах «вечного» лета. Но фреоновая система кондиционирования очень неэкологична, хотя и имеет, сравнительно с другими системами охлаждения, высокий КПД, небольшую металоёмкость, не требуется больших мощностей на привод агрегатов, невысокую стоимость. Абсорбционная и воздушная система кондиционирования пока в автомобилях не применяется в связи с тем, что они имеют большую металоёмкость, требуют больших мощностей на привод компонентов, имеют небольшой КПД. Но зато эти системы экологически чистые и на окружающюю среду фактически не влияют, за счёт того, что не применяется фреон.

В последнее время человечество начинает задумываться о мире в котором оно живёт и чтобы не потерять его остатки начинает принимать меры по устранению фреоновых и других систем разрушающих озоновый слой. И по этому будем надеется на то, что что будут изобретены или доработаны системы охлаждения, которые будут заменять фреоновые.

СПИСОК ИСПОЛЬЗУЕМЫХ ИСТОЧНИКОВ

1. Журнал «АВТОМОБИЛИ» 3’ 1998 года.

2. «Холодильные машины» Под редакцией проф. Н.Н. Кошкина 1973 г.

3. «Абсорбционные холодильные машины» И.С. Бадылькес, Р.Л. Данилов 1966 г. Москва. Пищевая промышленность.

4. «Устройство, эксплуатация и ремонт автомобильных систем кондиционирования зарубежных марок автомобилей».
