- в установке либо много влаги, либо чем выше температура, тем легче влага появляется в цилиндре и на тарелке клапана.

- Чем больше содержит молекул водорода R-22 по сравнению с R-12 и R-30 по сравнению с R-22, и чем больше элементов МАХ, тем сильнее это явление.

1 – ИСПАРИТЕЛЬ; 2 – КОМПРЕССОР; 3 – РЕСИВЕР; 4 - КОНДЕНСАТОР

КОМПРЕССОР (рис. 1)

Компрессор вращается от передачи муфты компрессора вращающегося момента шкивом коленчатого вала через приводной ремень. Если на магнитную муфту не подается напряжение, то вращается только сам шкиф муфты компрессора и не вращается вал компрессора. При подаче напряжения на магнитную муфту диск и втулка муфты перемещаются назад и соединяются со шкивом. Шкив и диск под действием сил становятся едиными и приводят во вращение вал компрессора.

Компрессор, в зависимости от вращающегося его вала превращает газообразное состояние хладагента низкого давления, идущего от испарителя, в газ высокой темперетуры и высокого давления. Масло, перемещающее вместе с хладогентом, играет роль смазки. Поршень при вращении вала компрессора приводится в движение эксцентриком, в зависимости от давления выпускает соответствующее количество газа изменением хода поршня и угла поворота и перемещающегося диска.

КОНДЕНСАТОР (рис. 2)

Кондансатор устанавливается перед радиатором и выполняет функцию превращения газообразного высокотемпературного хладагента, идущего от компрессора в жидкое состояние выделением тепла в атмосферу. Количество выделяемого хладогентом тепла в конденсаторе определяется количеством поглощенного испарителем тепла из вне и работой компрессора, необходимой для сжатия газа. Для конденсатора результат теплоотдачи прямо влияет на эффект охлаждения холодильной устоновки, поэтому, обычно он устанавливается на самой передней части автомобиля и принудительно охлаждается воздухом вентилятора системы охлаждения двигателя и потоком воздуха, возникающим при движении автомобиля.

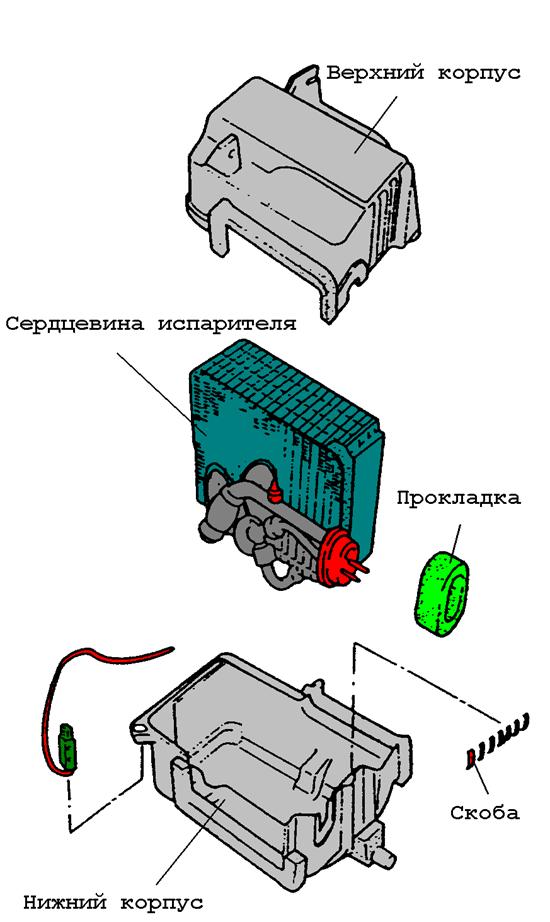

ИСПАРИТЕЛЬ (рис. 3)

Хладагент, прошедший через расширительныйклапан, став легкоиспаряющимся с низким давлением, при прохождении в туманообразном состоянии через патрубок испарителя, под действием потока воздуха от вентилятора, испаряясь превращается в газ. При этом рёбра патрубка становятся холодными от теплоты парообразования, и воздух внутри автомобиля становится прохладным. Кроме того, влага, содержащаяся в воздухе, от охлаждения превращается в воду и вместе с пылью по спусковому трубопроводу выбрасывается из автомобиля.

Так как при таком теплообмене между хладагентом и воздухом используется трубопровод и рёбра, нужно, чтобы на контактной поверхности с воздухом не оседали вода и пыль. Образование льда и инея на испарителе происходит также и на частях рёбер. При достижении тёплого воздуха до рёбер, охлаждаясь ниже температуры росы, на рёбрах появляются водяные капли. При этом в случае охлаждения рёбер до температуры ниже 0 С, возникшие водяные капли либо замерзают, либо водяные пары воздуха оседают в виде инея, заметно ухудшая характеристики системы охлаждения. Поэтому для предотвращения замерзания испарителя предусматривается управление терморегулятором или компрессором с переменным напором.

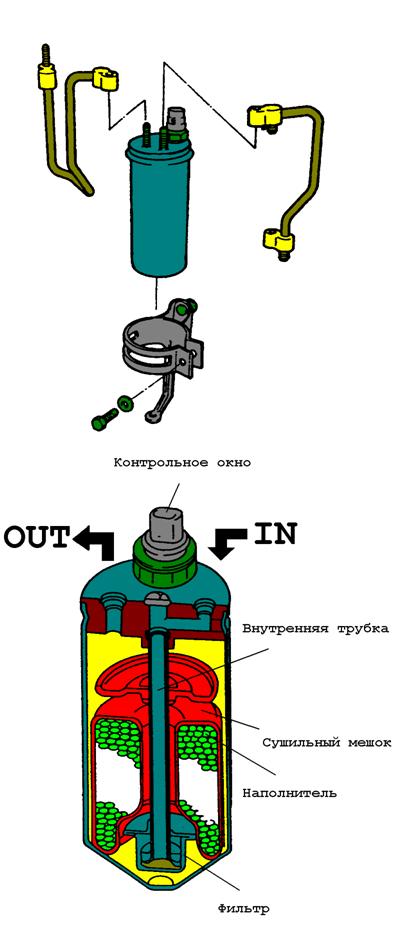

РЕСИВЕР (рис. 4)

Ресивер установлен между линией выпуска испарителя и компрессора. Получая от испарителя смешанный хладагент низкого давления в жидком и газообразном состоянии и масло, газообразный хладагент отправляется непосредственно к компрессору, а жидкий хладагент попадает в компрессор после испарения от нагрева окружающим теплом. А масло возвращается к компрессору через спускное отверстие. В нижней части аккумулятора находится запечатанный сушитель, который выполняет работу по удалению влаги и примесей в системе.

Рисунок 1

Рисунок 3

ПРИНЦИП ДЕЙСТВИЯ И ТИП АБСОРБЦИОННЫХ ХОЛОДИЛЬНЫХ МАШИН

Абсорбционные холодильные машины изобретены Лесли (1810г.) и Карре (1850г.). Водоаммиачные абсорбционные холодильные машины Карре появились на 25 лет раньше аммиачных компрессионных машин (Линде, 1875г.).

Круговой процесс абсорбционных машин осуществляется рабочей смесью веществ (растворов), состоящей из двух компонентов. Эти вещества имеют разные температуры кипения при том же давлении. Один компонент является холодильным агентом, другой – поглотителем (абсорбентом).

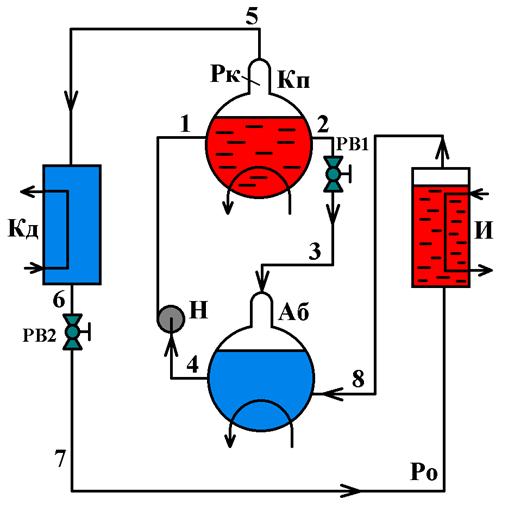

Рисунок 5. Простейшая схема абсорбционной системы кондиционирования

точки 1 – 8 – состояние рабочего вещества.

Следовательно, в абсорбционной холодильной машине механический компрессор преобразуется в термический.

Круговой процесс абсорбционных холодильных машин характеризуется следующими особенностями:

температуры абсорбции и выпаривания при постоянных давлениях Рк и Ро переменны и зависят от начальных и конечных концентраций раствора:

слабый раствор поглощает пар, имеющийся при том же давлении более низкую температуру.

В простейшей абсорбционной холодильной машине непрерывного действия между кипятильником Кп, обогреваемым обычно паром, и абсорбентом Аб, охлаждаемым водой, циркулирует рабочий раствор, например, аммиака в воде, весовая концентрация которого e изменяется. Аммиак является холодильным агентом, а вода – абсорбентом.

Водоаммиачный насос Н подаёт в кипятильник крепкий раствор большой концентрации er при давлении конденсации Рк и температуре t1. Значительная часть образующихся в кипятильнике паров аммиака при температуре t5 поступает в конденсатор Кд, в котором вместе с парами воды сжижается. Слабый раствор концентрации eа при температуре t2 дросселируется в регулирующем вентиле РВ1 до давления кипения Ро и температуры t3, затем направляется в абсорбер Аб, где абсорбируются пары, поступающие из испарителя И. Тепло абсорбции отводится охлаждающей водой.
