Для определения конечного нажатия Р2 на контактах между подвижным и неподвижным контактами необходимо вложить бумажную полоску и включить контактор В остальном конечное на­жатие определяется так же, как и начальное. Конечное нажатие главных контактов контактора КТ6043БР не регулируется. Если это нажатие не соответствует требуемым значениям, то необходимо заменить пружину 3, заново отрегулировать начальное нажатие контактов и повторно замерить их конечное нажатие.

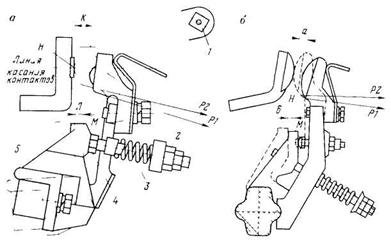

Рис 24 Схема замеров параметров контактной системы контакторов

a серии КТ ОО43ЬР п" серии КТ 7123У // М места проктадки бумажной ноюски при конгро ле соответственно конечного и начального нажатия

Параметры вспомогательных контактов контактора КТ6043БР выставляются на заводе-изготовителе и в условиях эксплуатации не регулируются.

Схема замеров основных параметров контактной системы кон­тактора КТ7123У показана на рис. 24, б. Размер а означает раст­вор Так как величину провала замерить практически невозможно, то проверяют зазор 6, контролирующий провал. Для проверки на­чального нажатия Р1 между регулировочным винтом и его опорой на валу прокладывают полоску бумаги и надевают петлю от дина­мометра на контактное подвижное устройство. Затем динамометр плавно оттягивают в направлении, указанном стрелками. Показа­ние динамометра в момент, когда бумажная полоска начинает двигаться, есть начальное нажатие контактов. Конечное нажатие Р2 измеряют, зажимая полоску тонкой бумаги в контактах контак­тора, который включают до полного замыкания контактов Дина­мометр также плавно оттягивают. Показание динамометра в мо­мент свободного движения бумажной полоски — конечное нажатие контактов.

У контакторов КТУ-4Б и КТУ-2Е проверку растворов и провалов контактов проводят с помощью омметра и штангенциркуля в сле­дующем порядке:

присоединяют зажимы омметра к выводам главных контактов контактора;

с помощью штангенциркуля определяют положение подвижной дистемы относительно какой-либо точки корпуса контактора;

поднимая рукой подвижную систему, по показаниям омметра фиксируют положение, в котором замыкаются главные контакты, и штангенциркулем замеряют расстояние до подвижной системы от выбранной точки корпуса контактора. Разность между этим и предыдущим замерами равна раствору главных контактов контак­тора;

поднимая далее подвижную систему контактора до соприкосно­вения якоря магнитной системы с ярмом, замеряют расстояние до подвижной системы от выбранной точки корпуса контактора. Разность между этим и предыдущим замерами равна провалу глав­ных контактов контактора.

Нажатия главных контактов проверяют динамометром на вы­нутой рейке. Начальному нажатию главных контактов соответству­ют показания динамометра в момент трогания контактного мостика, конечному — показания динамометра в положении контактного мостика, перемещенного на расстояние провала.

Раствор, провал и одновременность касания контактов регу­лируют с помощью винтов, крепящих контактные мостики к контак-тодержателю. Для этого необходимо нажать на мостик, чтобы квад­ратная шейка витка вышла из прямоугольного отверстия в мостике, а затем вращением винта отрегулировать положение контактного мостика. Начальные и конечные нажатия контактов регулируют, подкладывая шайбы под контактные пружины.

Для регулирования одновременности касания главных контактов и равенства их зазоров и провалов рекомендуется переставлять контактные мостики в фазе и между фазами с учетом неравномер­ного износа мостиковых контактов в процессе эксплуатации или полностью заменять контакты. Заменять контакты следует также при снижении их провала до 0,7 мм или при износе самого контакта до толщины 0,5 мм.

Следует иметь в виду, что контакторы КТУ-2Е не могут устой­чиво работать без дугоподавляющих диодов, поэтому при эксплуа­тации необходимо следить за состоянием этих диодов и цепей связи их с подвижным и неподвижным контактами.

При замене диодов обязательно соблюдать полярность подклю­чения диодов: в обоих полюсах контактора она должна быть одина­ковой. Кроме того, аноды диодов должны присоединяться к контак­там, связанным с нагрузкой. Это требование обусловлено тем, что источник оперативного напряжения блока защиты от токов утечки БЗО-1140 присоединяется плюсом к земле. Поэтому при правильном присоединении дугоподавляющих диодов и появлении утечки между контактами образовавшийся ток утечки будет увеличивать ток в оперативной цепи блока БЗО-1140, вызывая при определенном токе утечки срабатывание этого блока и отключение сети. При обратной полярности присоединения дугоподавляющих диодов ток утечки между контактами направлен навстречу оперативному току блока БЗО-1140, в результате чего уставки этого блока могут снизиться до опасного уровня, а при определенных токах утечки блок БЗО-1140 может быть вообще заблокирован и сеть остаться без защиты от токов утечки.

Контроль вакуумных камер у контактора КТ12Р37 заключается в проверке раствора контактов и неодновременности их замыкания и размыкания. Для этого необходимо, перемещая якорь контактора, убедиться, что контакты замыкаются (размыкаются) при растворе магнитной системы 3,5—4 мм, что соответствует раствору контак­тов внутри камер 1,2—2 мм. Раствор контактов регулируют гайка­ми, расположенными на контактах вне камер.

Характерные неисправности магнитных взрывобезопасных пус­кателей, вероятные причины, вызывающие эти неисправности, и ме­тоды их устранения приведены в табл. 9.

Таблица 9
