Детали при электрохимическом обезжиривании завешивают на катодную штангу. При электролизе на поверхности детали выделяется водород, который химически срывает жировую пленку и таким образом ускоряет процесс омыления и эмульгирования жиров. Во избежание наводораживания сменяют полярность на обратную и в течении 0,2-0,3 мин обрабатывают детали на аноде.

Детали простой формы можно обезжиривать также путем протирки кашицей венской извести, состоящей из смеси окиси кальция и окиси магния с добавками 3% кальцинированной соды и 1,5% едкого натра. Эту смесь разводят водой до пастообразного состояния и наносят на детали волосяными кистями.

После обезжиривания детали промывают в горячей, а затем в холодной воде, Сплошная, без разрывов, пленка воды на обезжиренной поверхности свидетельствует о хорошем качестве удаления жиров.

Декапирование (анодную обработку) производят для удаления тончайших оксидных пленок с поверхности детали и обеспечения наиболее прочного сцепления гальванического покрытия с подложной. Эта операция непосредственно предшествует нанесению покрытия.

При хромировании анодную обработку производят в основном электролите. Детали завешивают в ванну для хромирования и для прогрева выдерживают 1-2 мин без тока, а затем подвергают обработке на аноде в течении 30-45 с при анодной плотности тока 25-35 А/дм2. После этого не вынимая детали из электролита, переключают их на катод и наносят покрытие.

В ряде случаев перед декапированием осталиваемые детали подвергают анодному анодному травлению. Анодному травлению перед декапированием подлежат детали, не подвергающиеся механической обработке. Травление в этом случае происходит в специальной ванне с хлористым электролите.

Обработка деталей после нанесения покрытия включает следующие операции: нейтрализацию деталей от остатков электролита; промывку деталей в холодной и горячей воде; демонтаж деталей с подвесного приспособления и удаление изоляции; механическую обработку детали до требуемого размера; термическую обработку (при необходимости).

Этот порядок выполнения заключительных операций сохраняется при нанесения покрытий из любых электролитов, однако конкретные процессы имеют некоторые особенности.

Так, если детали подвергались хромированию, то их сначала промывают в ванне с дистиллированной водой (для улавливания электролита), а затем - в проточной воде, после чего погружают на 0,5-1 мин в 3-5% -ный раствор кальцинированной соды (для нейтрализации остатков электролита) и окончательно промывают в теплой воде. Затем детали снимают с подвесных приспособлений, удаляют с них изоляцию и сушат в сушильном шкафу при температуре 120-130°С. В некоторых случаях для снятия внутренних напряжений в хромовых покрытиях детали проходят термообработку с нагревом до 180-200°С в масляной ванне и выдержкой при этой температуре в течении 1-2 ч.

Вообще сущность любого метода хромирования заключается в переносе йонов металла на ремонтируемую поверхность детали, которая является катодом. Любые способы хромирования протекают в ваннах в растворах электролитов (холодных и горячих).

Хромирование саморегулирующемся электролите отличается от других видов тем, что при введении в электролит вместо серной кислоты трудно растворимых солей сернокислого стронция SrSO4 и кремнистого калия К2SiF6 в количестве, превышающем их растворимость, электролит становится устойчивым, так как автоматически поддерживается постоянная концентрация йонов SO4 и SiF6. При избытке в электролите указанных солей, превышающих их растворимость, часть солей будет находиться в растворе в виде диссоциированных йонов, а часть на дне ванны в виде твердой фазы. При изменении концентрации хромового ангидрида концентрация йонов SO4 и SiF6 будет автоматически поддерживаться постоянной за счет частичного растворения солей. Таким образом, необходимость в частых корректировках электролита отпадает. Применяется следующий состав электролита (г/л): хромовый ангидрид 200-300; сульфат стронция 5,5-6,5; кремнефторид калия 18-20. Плотность тока Dк=50-100 А/дм2; t=50-70° C; выход по току 17-18%.

В саморегулирующимся электролите можно получать все три вида хромовых осадков. Скорость отложения осадка при плотности 60 А/дм2 и t=55-65° C достигает 45-50 мкм/ч.

Вследствие агрессивности электролита свинцовая футировка ванны не пригодна из-за сильного растравливания. Хорошим материалом для ванн является нержавеющая сталь 1Х18Н9. В качестве материала для анодов применяют синцово-оловянистые сплавы, из которых лучшим является припой ПОС-10. По причине агрессивного действия электролита на металл необходима тщательная защита поверхности деталей, не подлежащих хромированию. Изоляционными материалами здесь могут быть винипласт, полихлорвинил, плестиглас, а также специальные составы.

В настоящее время разработаны и исследованы новые составы саморегулирующихся электролитов, значительно устраняющие недостатки сульфато-кремнефторидного электролита. Для примера привожу состав сульфато-кремнефторидного электролита с добавкой бихромата калия. (г/л): CrO3=250; SrSO4=6-8; K2SiF6=20; K2Cr2O7=110; режим хромирования Dк=30-100 А/дм2; t=40-70° C; выход по току 17-24%. При применении данного электролита получение блестящих осадков возможно при пониженных температурах и плотностях тока, коррозионная активность активногсть электролита значительно снижается. (5, c.234)

6. Разработка операционных технологий с обоснованием методов базирования, режимов обработки по переходам и применяемого контрольно-измерительного инструмента

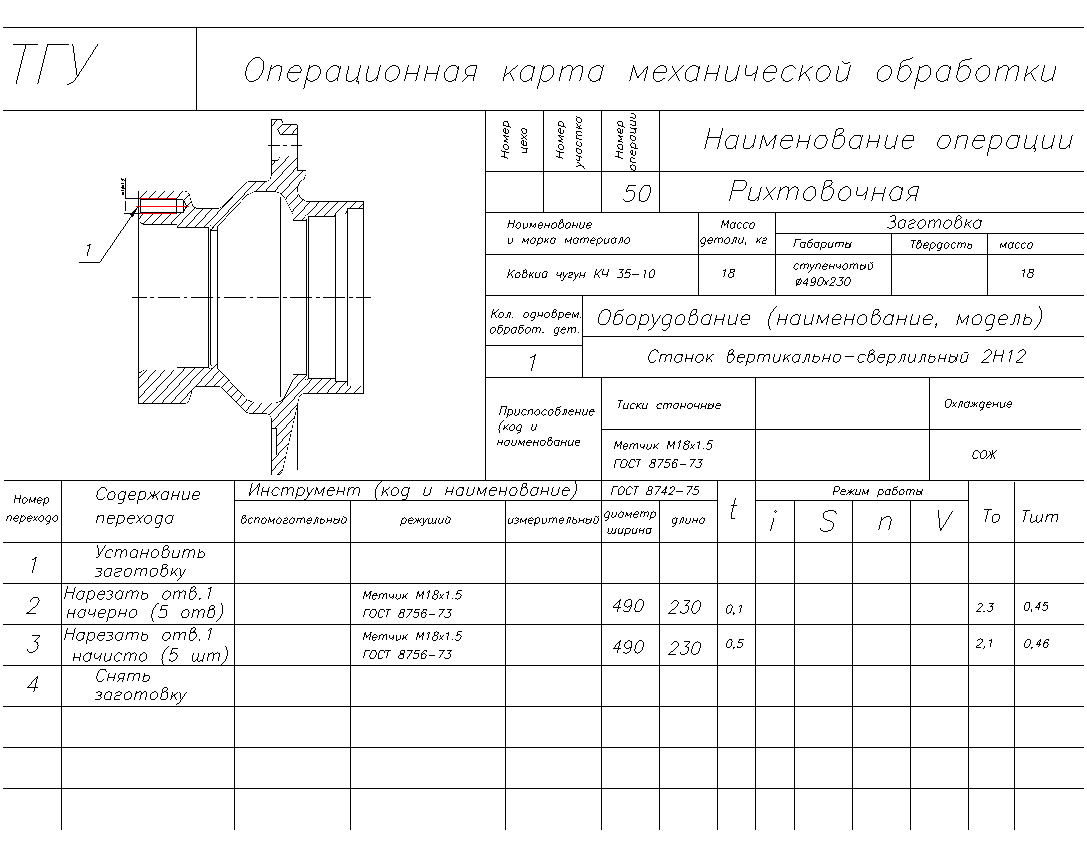

Перед разработкой технологического процесса восстановления детали выбираю базы (см. карты эскизов). Проводим основные операции по подготовке детали к восстановления.

Разрабатываем схему технологического процесса. Последовательность операций устанавливваю с учетом особенностей своей детали.

7. Меры по безопасности труда и охране окружающей среды при выполнении ремонтных работ

Участок ремонта раз в неделю посещает инженер по охране труда. Все рабочие проходят следующие виды инструктажей по технике безопасности (далее ТБ):

· вводный инструктаж при приеме на работу;

· первичный инструктаж на рабочем месте с назначением наставника на 10 дней;

· повторный инструктаж с периодичность 3 месяца.

Рабочие места и оборудование для ремонта обеспечивает безопасную работу с ними. Но во избежание несчастных случаев надо знать и соблюдать следующие правила безопасности:

Запрещается нахождение посторонних лиц на участке;

Для осмотра места ремонта в темное время суток следует пользоваться переносным электрическим светильником с предохранительной сеткой, напряжением не выше 42 В или электрическим фонарем с автономным питанием;

Рабочее место рабочего на посту должно быть оборудовано вращающимся регулируемым по высоте стулом.

Контрольные приборы или места работы с ним должны иметь местное освещение, не слепящее рабочего;
