- долю дефектных изделий и потерь от брака исследуют с по­мощью диаграммы Парето;

- причины дефектов определяют с помощью причинно-следственной диаграммы, метода расслоения и диаграммы разброса;

- изменение характеристик во времени определяют по контроль­ным картам.

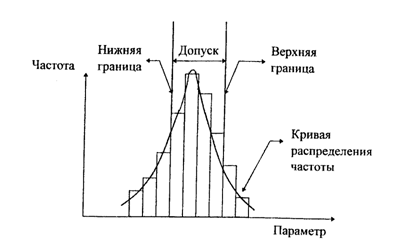

Рис 5. . Гистограмма

Диаграмма разброса

Диаграмма разброса (Scatter diagram-корреляционная диа­грамма) строится как график зависимости между двумя параметрами. Это позволяет определить, есть ли взаимосвязь между этими парамет­рами. И если такая взаимосвязь существует, можно устранить откло­нение одного параметра, воздействуя на другой. При этом возможна положительная или отрицательная взаимосвязь, но возможно и отсут­ствие какой-либо взаимосвязи.

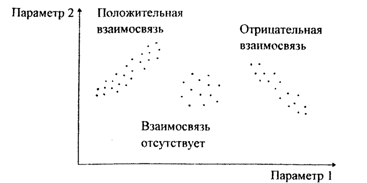

Рис 6. Диаграмма разброса

Контрольная карта

Контрольнная карта (Control chart)-это разновидность гра­фика, который отличается наличием контрольных границ, обозна­чающих допустимый диапазон разброса характеристик в обычных условиях течения процесса. Выход характеристик за пределы кон­трольных границ означает нарушение стабильности процесса и тре­бует проведения анализа причин и принятия соответствующих мер.

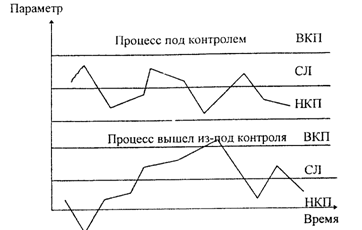

Рис 7. Контрольная карта

НКП - нижний контрольный предел

СЛ - средняя линия

ВКП - верхний контрольный предел

Метод расслоения

Метод расслоения (послойный анализ-Stratification) приме­няют для выяснения причин разброса характеристик изделий. Сущест­во метода заключается в разделении (расслоении) полученных харак­теристик в зависимости от различных факторов: квалификации работ­ников, качества исходных материалов, методов работ, характеристик оборудования и т.д. При этом определяется влияние того или иного фактора на характеристики изделия, что позволяет принять необходи­мые меры для устранения их недопустимого разброса.

Графики

Графики используются для наглядности и облегчения понимания взаимозависимости количественных величин или их изменений во времени. Чаще всего применяются линейные, круговые, столбчатые и ленточные графики.

Перечисленные «семь инструментов» помогают решать подав­ляющее большинство возникающих проблем качества. Для решения более сложных проблем дополнительно могут применяться методы Тагу-ти и «семь новых инструментов контроля качества», среди которых:

- Схема отношений (Relation diagram);

- Древовидная схема (Tree diagram);

- Матричная схема (Matrix diagram);

- Стрелочная схема (Arrow diagram) и другие.

Для обеспечения эффективности контроля, кроме применения кон­кретных методов, необходимо также иметь в виду два общих правила.

Во-первых, нужно, чтобы контроль охватывал все этапы работ:

от исследований и проектирования до проведения испытаний готовых изделий и надзора за их эксплуатацией.

Во-вторых, важно, чтобы основной объем контроля осу­ществлялся в виде самоконтроля, когда исполнители работ заинтере­сованы контролировать себя сами и сами же могут устранить обнару­женные дефекты. При этом должен сохраняться также и независимый контроль для проведения инспекторских проверок, испытаний и при­емки готовой продукции. В каждом конкретном случае нужно поста­раться найти оптимальное сочетание между этими двумя видами кон­троля.

1.3.9. Информация о качестве

Эту функцию иногда называют коммуникацией или связующим процессом. Содержание этой функции - получение, систематизация и выдача информации о качестве соответствующим подразделениям для анализа и разработки необходимых мероприятий.

При рассмотрении этой функции необходимо иметь в виду четы­ре базовых элемента:

1. Отправитель информации.

2. Сообщение, т.е. собственно информация.

3. Канал, средство передачи информации и помехи (шум).

4. Получатель информации и обратная связь.

Информация о качестве складывается из внутренней и внешней. Внутренняя получается по результатам контроля производства и пока­зывает, какое качество продукции достигается при ее создании на предприятии. Внешняя получается в виде требований заказчиков и рынков сбыта, данных о научно-техническом прогрессе (стандарты, патенты, ноу-хау), сведений с объектов эксплуатации.

Сравнение внутренней и внешней информации дает объективную оценку положения дел с качеством продукции, что позволяет прини­мать необходимые меры для эффективной работы в области качества.

Поиском внешней информации на предприятиях занимаются службы маркетинга, стандартизации, информации, патентов. Ак­тивную работу в этом направлении ведут также конструкторские, ис­следовательские и технологические отделы. Информацию с объектов эксплуатации получает служба надежности и претензионная служба. Последняя обычно входит в состав отдела технического контроля и организует работу по устранению предъявленных претензий. Служба входного контроля обменивается информацией с поставщиками о ка­честве материалов и комплектующих изделий.

Основными отправителями и получателями внутренней инфор­мации о качестве являются исследовательские, конструкторские и тех­нологические отделы, цехи-изготовители продукции, отдел техниче­ского контроля, представители заказчиков на предприятии, а также отдел управления качеством.

Основными носителями информации о качестве являются:

предъявительские записки, акты о браке, протоколы испытаний, акты инспекционного контроля, претензии и сообщения с мест эксплуата­ции, материалы отделов маркетинга, информации и патентов.

Каналами и средствами передачи информации служат су­ществующие средства внешней связи и внутренняя почта предприятия. При организации информационных потоков очень важно установить обратную связь, исключить возможные искажения.

В условиях жесткой конкуренции и наличия у крупных фирм фи­лиалов в разных странах оперативное получение и передача информа­ции о новейших достижениях в области техники и технологии приоб­ретает первостепенное значение. Цена информации чрезвычайно высока, и для ее получения используются все дозволенные, а зачастую и недозволенные методы, в том числе - промышленный шпионаж.

1.3.10. Разработка мероприятий

Разработка мероприятии производится на основе анализа ин­формации и должна предусматривать:

- корректирующие мероприятия, направленные на устранение выявленных дефектов и несоответствий;

- предупредительные мероприятия - для устранения причин вы­явленных дефектов и несоответствий, чтобы не допустить их повторения;

- профилактические мероприятия, предназначенные для устра­нения причин потенциальных дефектов, чтобы предотвратить их появление.

В соответствии с принципами обеспечения качества эти меро­приятия могут быть направлены на улучшение материальной базы, на активизацию человеческого фактора или на совершенствование управления.

Стабильность обеспечения качества может быть достигнута только в том случае, если в системе качества предусмотрена возмож­ность принятия полного комплекса указанных мер, хотя в каждом конкретном случае может потребоваться только какая-то часть этих мероприятий.
