В фундаментах первый ряд из крупных постелистых камней выкладывают насухо, тщательно заполняют пустоты щебнем, утрамбовывают и заливают жидким раствором. Последующие ряды бутовой кладки фундаментов выполняют способом «под залив» или «под лопатку».

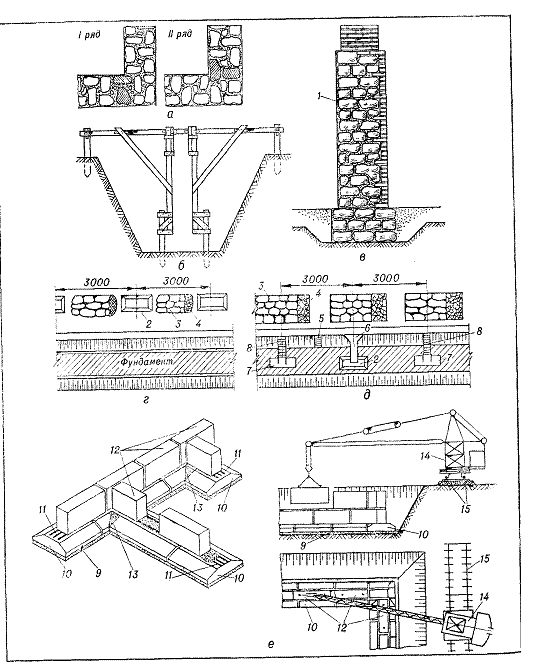

Рис. VI.8. Кладка фундаментов из природного камня. Монтаж фундаментных блоков:

а - бутовая кладка; б - шаблон для бутовой кладки в траншее: в - бутовая кладка с облицовкой кирпичом; г - рабочее место каменщиков при кладке ленточных фундаментов на глубине до 1,25 м; д - то же, на глубине более 1,25 м ,е- элементы подземной части здания (слева) и монтаж фундаментных блоков и стен подвала (справа); 1 - гидроизоляция; 2 - ящик для раствора; 3 - штабеля бута; 4 - щебень; 5 - приставная лестница (стремянка) и лоток для подачи раствора; 7 - щиты для камня; в - желоба для спуска камня; 9 - песчаная подушка, 10 - фундаментные блоки-подушки; ; 11 - армированный пояс; 12 - блоки стен фундаментов: 13 - участки бетонируемые по месту; 14 — кран; 15 — подкрановые пути.

Кладка под залив. Каждый ряд камней высотой 0,15—0,2 м выкладывают насухо в распор со стенками траншей (в плотных грунтах) или с опалубкой. При этом способе версты не выкладывают. Пустоты заполняют щебнем и заливают их жидким раствором подвижностью 13—15 см. Раствор не всегда попадает в места, где камни плотно соприкасаются между собой, кладка получается с пустотами, что снижает ее прочность. Поэтому под залив разрешают кладку фундаментов только для зданий высотой не более двух этажей.

Кладку под лопатку начинают с выкладывания отборных верстовых камней. Выступы на них, мешающие кладке, окалывают, каждый камень укладывают на раствор и осаживают ударами молотка. В промежутки между верстами лопатой набрасывают раствор и на него укладывают камни забутки менее правильной формы. Промежутки между камнями расщебенивают. Кладку ведут рядами толщиной до 0,3 м на растворе подвижностью 4—6 см.

Способ под лопатку применяют и при кладке стен и столбов, подбирая камни одной высоты по шаблону-скобе и прикалывая их лицевую сторону для получения ровной поверхности. Возможна кладка стен из бутового камня с одновременной облицовкой кирпичом (рис. VI. 8,в). Облицовку ведут по многорядной системе, связывая каждый 4—6-й тычковый ряд облицовки с бутовой кладкой.

Стены и столбы толщиной 0,6—0,7 м из бутового камня возводят ярусами высотой до 1—1,2 м. Для более толстых стен высоту яруса понижают. Разница в высоте кладки между смежными участками допускается не более 1,2 м. Если по условиям производства работ получаются разрывы высотой до 4 м, надо обеспечивать монолитность кладки, устраивая в местах разрыва уступы и т. п.

Перерывы при бутовой кладке делают только после заполнения раствором промежутков между камнями верхнего выложенного ряда. В сухую жаркую и ветреную погоду кладку защищают от высыхания. При возобновлении работ после перерыва поверхность кладки очищают от мусора и, если надо, увлажняют, затем настилают раствор и продолжают кладку.

Горизонтальность и прямолинейность рядов, особенно верст, выдерживают по причалке, закрепляемой на порядовках. Иногда в траншеях устанавливают шаблоны (рис. VI.8,6), что облегчает контроль за размерами и формой фундамента.

Ленточные фундаменты и стены толщиной более 80 мм способом под лопатку кладут звенья из трех человек, кладку более тонких стен и столбов — звенья-«двойки». Ведущий каменщик натягивает причалку, выкладывает верстовые ряды и проверяет кладку, а каменщики более низкого разряда набрасывают и разравнивают раствор, подают камень, кладут забутку и расщебенивают кладку. При работе звеном-«двойкой» забутку кладут оба каменщика.

Организация рабочего места при кладке бутовых фундаментов зависит от глубины траншеи. Если она не превышает 1,25 м, ящики для раствора и камень располагают вне траншеи (рис. VI.8,г). Каменщик-подсобник, находясь на берме, подбирает камни и подает их в траншею каменщику более высокой квалификации, а также подает раствор ковшом-лопатой.

Камень и щебень при кладке на глубине более 1,25 м располагают также вне траншеи и подают по желобу на деревянный щит, уложенный на кладку, а ящики с раствором устанавливают непосредственно на кладку (рис. VI.8,д).

Бутобетонная кладка. Бутобетонной называется кладка, состоящая из бетонной смеси и камней, втапливаемых в нее горизонтальными рядами с последующим вибрированием.

Бутобетонную кладку ведут в распор со стенками траншеи (в плотных грунтах) или в опалубке. Бетонную смесь укладывают горизонтальными слоями высотой до 0,2 м. Наибольшие камни, втапливаемые в бетон, в поперечнике не должны превышать 1/3 толщины возводимой конструкции. Камни втапливают на половину их высоты, оставляя между ними зазоры по 4—6 см, и вибрируют кладку (при подвижности смеси 5—7 см) или уплотняют ее трамбованием (если подвижность смеси 8—12 см). Бутобетонная кладка прочнее и менее трудоемка, чем бутовая, но требует большого расхода цемента и пиломатериалов для устройства опалубки.
