1 ОБЩИЕ СВЕДЕНИЯ О ВИДАХ КЛАДКИ

Каменные конструкции возводят из природных и искусственных камней вручную или с помощью кранов, укладывая их на строительном растворе с соблюдением определенных правил. В зависимости от вида применяемых камней различают такие виды кладки: кирпичную — из глиняного или силикатного кирпича, укладываемого вручную при устройстве сплошных и облегченных стен, столбов, арок, сводов, промышленных печей и труб; мелкоблочную — из природных, бетонных и керамических камней, масса которых допускает укладку их вручную для возведения стен, перегородок и столбов; тесовую — из природных обработанных камней правильной формы, укладываемых вручную или краном при облицовке монументальных зданий и инженерных сооружений; бутовую — из природных камней неправильной формы (бута) и бутобетонную — из бута и бетона, которые применяют для устройства фундаментов, стен подвалов, подпорных стен, а иногда и стен зданий; крупноблочную — из блоков (бетонных, кирпичных или из природного камня), устанавливаемых кранами при возведении фундаментов и стен зданий. Кладку можно выполнять с облицовкой из природных или искусственных камней. Элементы кладки (рис. VI. 1, а). Камень, Уложенный длинной стороной вдоль стены, называется ложком, короткой стороной -— тычком. Ряды кладки, состоящие из камней, Уложенных вдоль граней стены, называются верстами, а заполнение между верстами — забуткой. Если верста состоит из ложков, весь ряд называют ложковым, из тычков — тычковым. Поверхности камней, передающие и воспринимающие усилия, называются постелями, а пространства между камнями в продольном и поперечном направлениях, заполненные раствором, — швами (горизонтальными, вертикальными). Степень заполнения раствором швов в процессе кладки зависит от последующей отделки стен. Если стена в дальнейшем оштукатуривается, то для лучшей связи штукатурного слоя с кладкой швы на глубину 1—1,5 см не заполняют раствором. Такая кладка называется в пустошовку. Если же наружные поверхности стен останутся неоштукатуренными, швы заполняют полностью, придавая им любую форму: выпуклую, вогнутую, прямоугольную, треугольную и др. (рис. VI.1,6). Такая кладка называется под расшивку.

1.1 ПРАВИЛА РАЗРЕЗКИ КЛАДКИ

Фундаменты и стены зданий, колонны, своды и арки, т. е. конструкции, которые в процессе эксплуатации воспринимают сжимающие усилия, возводят из камня. Каменная кладка должна представлять собой монолит, в котором уложенные камни не смещались бы под влиянием действующих на кладку нагрузок. Для предотвращения возможных перемещений камни укладывают с соблюдением правил разрезки кладки, обусловливающих расположение рядов кладки, разделение каждого ряда на отдельные камни и размещение швов в соседних рядах кладки.

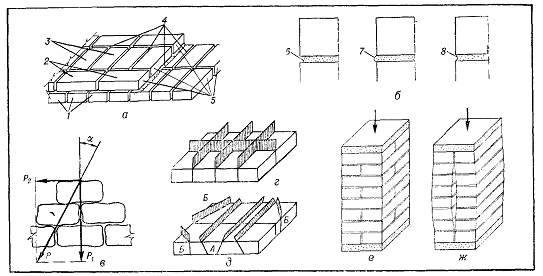

Рис. VI. 1. Элементы кладки и правила разрезки:

а — элементы кладки; о — расшитые швы; в — воздействие на кладку наклонной силы: г — правильное и д — неправильное расположение плоскостей разрезки; е — кладка с перевязкой швов: ж — кладка без перевязки швов; 1 — тычковый ряд; 2 — ложковый ряд; 3 — забутка; 4 — швы; 5 — версты (внутренняя и наружные); 6, 7, 8 — швы (неполный, выпуклый и вогнутый)

Первое правило разрезки требует, чтобы кладку вели рядами, ограниченными плоскостями, перпендикулярными к направлению действующих сил, или плоскостями, перпендикуляр к которым составил бы с направлением действующих сил угол a, не превышающий 15—17° . Если сила Р будет приложена под меньшим углом к постели камня (рис. VI. 1,б), возникнет горизонтальное усилие Р2 = Р sin ст, стремящееся сдвинуть камень. Этому сдвигу противодействует сила трения

fP1 = fP cos a,

где f — коэффициент трения.

Положение камня устойчиво, когда

Р sin afP cos a, (VI. 1)

откуда tg a f.

Коэффициент трения f = tgj, где j — угол трения камня по камню, равный 30—35°. Подставив в неравенство значение f, получим tg a < tg j, откуда a < j, т. е. a < 30—35°, а с учетом запаса прочности угол a не должен превышать j/2 = 15¸17°.

Второе правило разрезки предусматривает, что внутри каждого ряда плоскости (вертикальные швы), разграничивающие одни камни от других, должны быть перпендикулярны к постели. При этом одна система плоскостей должна быть перпендикулярна к лицевой поверхности кладки, а другая — параллельна ей (рис. VI.1,г).

Отступление от этого правила приводит к тому, что отдельные камни, работая как клинья (рис. VI. 1,5, камень А), под влиянием действующих нагрузок стремятся раздвинуть соседние камни. Кроме того, острые углы камней (рис. VI. 1,5, камни Б) легко откалываются. Согласно третьему правилу, вертикальные продольные и поперечные швы в смежных рядах (или через определенное их количество) не должны совпадать, т. е. должны быть перевязаны (рис. VI. 1,е). Если это правило не соблюдается, нарушается монолитность кладки, и она превращается в отдельные неустойчивые столбы, которые могут расслоиться (рис. VI. 1, ж).

Виды кирпичной кладки. В зависимости от конструкции стен различают кладку сплошную и облегченную. При сплошной кирпичной кладке толщину стен назначают с учетом устойчивости, прочностных и теплотехнических требований и принимают кратной половине кирпича: 0,5; 1; 1,5; 2; 2,5 и З. Среднюю толщину горизонтальных швов принимают 12, а вертикальных — 10 мм. Допускаются швы толщиной не более 15 и не менее 8 мм.

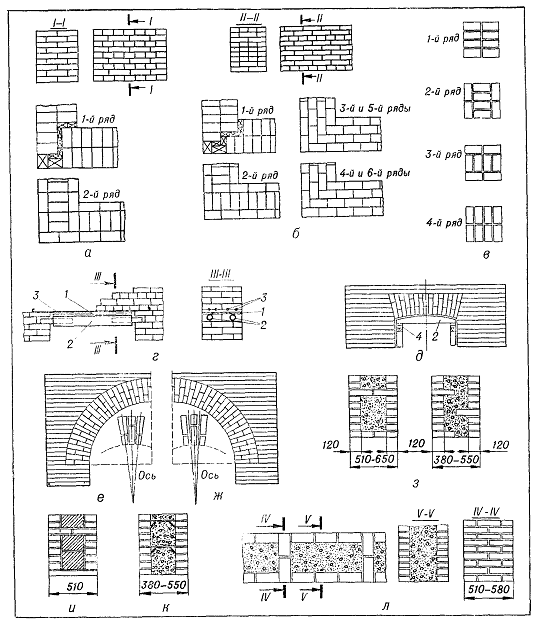

Рис. VI.3. Системы перевязки сплошных стен, перемычек и облегченных стен:

а — цепная перевязка; б — многорядная перевязка; в — четырехрядная перевязка; г — рядовая перемычка; д — клинчатая перемычка; е — арочная перемычка из фасонного кирпича; ж — то же, с клиновидными швами; з — кирпично-бетонная кладка; и — кирпично-блочвая кладка; к — кладка с вутообразными растворными диафрагмами; л — колодцевая кладка; 1 — щит опалубки; 2 — кружала из труб и досок: 3 — полосовая или круглая сталь, 4 — клинья.

Стены возводят по двух- или многорядной системам перевязки швов, а столбы и узкие простенки — по четырехрядной. В двухрядной (цепной) системе перевязки чередуют тычковые и ложковые ряды (рис. VI.3,a), при этом каждый поперечный вертикальный шов нижнего тычкового ряда перекрывают кирпичами верхнего ложкового ряда. Для этого кирпичи ложковых рядов смещают в продольном направлении на 1/4, начиная кладку каждого из них трехчетверками (кирпич, в котором отрублена 1/4 часть), а в поперечном — на 1/2 кирпича. Забутку выкладывают из целых кирпичей и половинок.
