tдоп = Епр/Ефак
где Ефак - фактическое значение напряженности электрического поля, кВ/м.
Для измерения напряженности ЭСП используются измеритель напряженности ЭСП ИНЭП-20Д и измеритель ИЭ-П.
4. Защитное заземление, зануление, отключение
4.1. Общие сведения
Существуют следующие способы защиты, применяемые отдельно или в сочетании друг с другом: защитное заземление, зануление, защитное отключение, электрическое разделение сетей разного напряжения, применение малого напряжения, изоляция токоведущих частей, выравнивание потенциалов.
В электроустановках (ЭУ) напряжением до 1000 В с изолированной нейтралью и в ЭУ постоянного тока с изолированной средней точкой применяют защитное заземление в сочетании с контролем изоляции или защитное отключение.
В этих электроустановках сеть напряжением до 1000 В, связанную с сетью напряжением выше 1000 В через трансформатор, защищают от появления в этой сети высокого напряжения при повреждении изоляции между обмотками низшего и высшего напряжения пробивным предохранителем, который может быть установлен в каждой фазе на стороне низшего напряжения трансформатора.
В электроустановках напряжением до 1000 В с глухозаземленной нейтралью или заземленной средней точкой в ЭУ постоянного тока применяется зануление или защитное отключение. В этих ЭУ заземление корпусов электроприемников без их заземления запрещается.
Защитное отключение применяется в качестве основного или дополнительного способа защиты в случае, если не может быть обеспечена безопасность применением защитного заземления или зануления или их применение вызывает трудности.
При невозможности применения защитного заземления, зануления или защитного отключения допускается обслуживание ЭУ с изолирующих площадок.
4.2. Защитное заземление

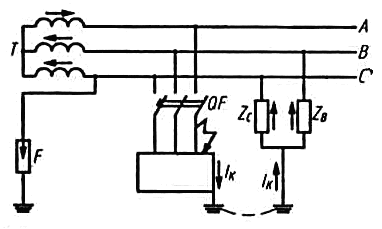

Заземлением (рис. 1) называется соединение с землей нетоковедущих металлических частей электрооборудования через металлические детали, закладываемые в землю и называемые заземлителями, и детали, прокладываемые между заземлителями и корпусами электрооборудования, называемые заземляющими проводниками. Проводники и заземлители обычно делаются из низкоуглеродистой стали, называемой в просторечии железом.
Заземлители в виде штырей, вбиваемых в землю, называются электродами, и могут быть одиночными или групповыми. Заземлитель имеет характеристики, обусловленные стеканием по нему тока в землю. К характеристикам заземлителя относятся:
-
|
- изменение потенциалов точек в земле вокруг заземлителя в зависимости от их расстояния от заземлителя в зоне растекания тока — вид потенциальной кривой;
- вид линий равного потенциала — эквипотенциальных линий на поверхности земли;
- сопротивление заземляющего устройства;
- напряжения прикосновения и шага.
На рис. 2 показана схема простого заземлителя в виде стержня или трубы, забиваемых в землю и вид потенциальных кривых и эквипотенциальных линий.
|
4.3. Напряжение прикосновения
Напряжением прикосновения называется напряжение на корпусе электрооборудования с поврежденной изоляцией, к которому может прикоснуться человек. Это напряжение зависит от состояния заземления, расстояния между человеком и заземлителем, сопротивления основания, на котором стоит человек.
|

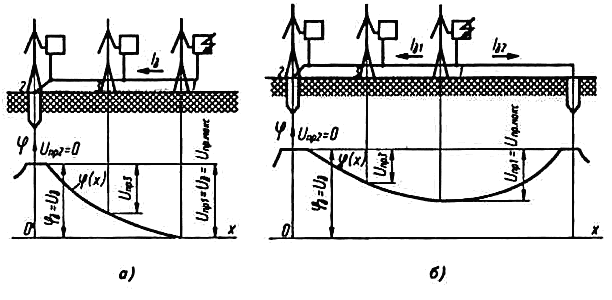

На рис. 3, б показана зависимость напряжения прикосновения от положения человека при групповом заземлителе. В этом случае Uпp имеет наибольшее значение в положении 1 человека, когда он находится между электродами заземлителя, наименьшее значение в положении 2, когда он стоит на заземлителе или его проекции на поверхность земли, в любом промежуточном положении Uпр изменяется от 6 до максимального значения.
Таблица 1.
Пределы удельных электрических сопротивлений грунта
Грунт |
ρ, Ом ∙ м |
Грунт |
ρ, Ом ∙ м |
Глина |
8…70 |
Суглинок |
40…150 |
Чернозем |
9…53 |
Супесь |
150…400 |
Торф |
10…30 |
Песок |
400…700 |
Садовая земля |
30…60 |
Каменистый |
500…800 |
