4.4. Напряжение шага

Напряжение шага возникает между ногами человека, стоящего на земле, из-за разности потенциалов на поверхности земли при растекании в земле тока замыкания на землю. Напряжение шага отсутствует, если человек стоит или на линии равного потенциала или вне зоны растекания тока, т. е. на расстоянии более 20 м от заземлителя.

На рис. 4 показана зависимость величины напряжения шага от расстояния между человеком и одиночным заземлителем. Напряжение шага наибольшее в положении 1 человека, когда он стоит одной ногой на заземлителе. В положении человека между заземлителем и зоной нулевого потенциала, когда шаг направлен по радиусу к заземлителю, напряжение шага имеет промежуточное значение.

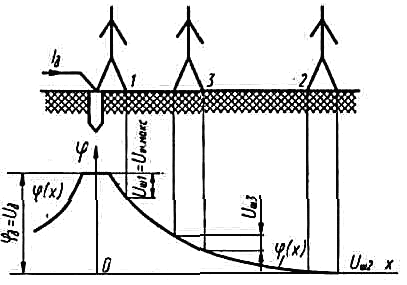

Рис. 4. Величина напряжения шага в зависимости от расстояния между человеком и заземлителем: Uш – напряжение шага.

Заземление предназначается для устранения опасности поражения человека электрическим током во время прикосновения к нетоковедущим частям, находящимся под напряжением. Это достигается путем снижения до безопасных пределов напряжения прикосновения и шага за счет малого сопротивления заземлителя. Областью применения защитного заземления являются сети переменного и постоянного тока с изолированной нейтралью источника напряжения или трансформатора.

Не требуют защитного заземления электроустановки переменного тока напряжением до 42 В и постоянного тока до 110 В.

Величина сопротивления заземляющего устройства нормируется «Правилами устройства электроустановок» (ПУЭ). Эта величина для электроустановок до 1000 В с изолированной нейтралью должна быть не более 4 Ом, а если мощность питающих сеть генераторов или трансформаторов, или их суммарная мощность не более 100 кВА, то сопротивление должно быть не более 10 Ом.

Для заземления могут быть использованы детали уже существующих сооружений, которые называются естественными заземлителями:

- металлические и железобетонные конструкции зданий и сооружений, находящиеся в соприкосновении с землей;

- металлические трубопроводы, проложенные в земле, за исключением трубопроводов горючих жидкостей и газов;

- свинцовые оболочки кабелей, проложенных в земле;

- обсадные трубы скважин и т. д.

Наименьшие размеры электродов искусственных заземлителей:

- диаметр круглых электродов, мм

- неоцинкованных 10

- оцинкованных … . 6

- сечение прямоугольных электродов, мм2 . 48

- толщина прямоугольных электродов, мм . 4

- толщина полок угловой стали, мм 4

В качестве заземляющих и нулевых (см. ниже) проводников, соединяющих корпуса оборудования с заземлителями, могут применяться:

- специальные проводники;

- металлические конструкции оборудования и зданий;

- стальные трубы электропроводок, алюминиевые оболочки кабелей;

- металлические открыто расположенные трубопроводы всех назначений, за исключением трубопроводов для горючих жидкостей и газов, канализации и центрального отопления.

Запрещается использовать в качестве заземляющих и нулевых проводников алюминиевые провода для прокладки в земле, металлические оболочки трубчатых проводов, несущие тросы тросовой проводки, металлорукава, броню и свинцовые оболочки проводов и кабелей.

Проводники присоединяют к корпусам оборудования сваркой или болтовым соединением с обеспечением доступности для контроля или переделки при ухудшении контакта. Последовательное включение в цепь заземления или зануления отдельных корпусов оборудования запрещается.

При монтаже заземляющих устройств монтажной организацией контроль за работами производится со стороны заказчика. При этом отдельно принимаются работы, которые впоследствии будут скрыты, и в это время, а не после, подписываются акты на скрытые работы.

Монтажные организации сдают заказчику всю документацию на заземляющие устройства. На каждое устройство заводится паспорт, в котором отмечаются все изменения, результаты осмотров и измерений.

При проверке состояния заземления периодически проводятся осмотр видимой части, проверка цепи между заземлителем и заземляемыми элементами, измерение сопротивления заземляющего устройства, выборочное вскрытие грунта для осмотра элементов, находящихся в земле.

4.5. Измерение сопротивления заземляющего устройства

Измерения обычно производят с помощью специального прибора — измерителя заземлений, например, М-416, работающего на принципе амперметра — вольтметра. При измерении сопротивления сложного контура, имеющего наибольшую диагональ Д, токовый электрод Eт располагают на расстоянии 11 = 2Д от края данного контура, а потенциальный электрод En — поочередно на расстояниях 0,4, 0,6, 0,51 фиксируя показания прибора. Если сопротивления, полученные при установке Еп на расстояниях, 0,4 и 0,6l1 отличаются не более 10%, то принимают значение сопротивления, полученное в положении потенциального электрода на расстоянии 0,511 а если различие больше 10%, то или повторяют измерения при увеличении расстояния до Ет в 1.5 .2 раза, или производят измерения при изменении направления токового электрода.

Для вертикальных электродов, расположенных в ряд и соединенных полосой или для заземлителя, состоящего из полосы, длину полосы принимают за величину Д.

Токовый электрод располагают на расстоянии от края испытываемого заземлителя:

при Д > 40 м l2 = 2Д, при 10 м < Д <= 40 м l2 > 80 м,

при Д<= 10 м l2 = 40 м.

Потенциальный электрод располагается на расстоянии 0,54. Измерение сопротивления заземления производится, когда оно имеет наибольшие значения: для северных районов и средней полосы — зимой при наибольшем промерзании почвы, для южных районов — когда почва наиболее сухая.

Во время приемо-сдаточных испытаний измеренные значения сопротивлении умножают на коэффициент сезонности, который берется из таблицы.

4.6. Зануление

Зануление (рис. 5) предусматривает глухое заземление нейтрали источника или трансформатора трехфазного тока, одного вывода источника однофазного тока, наличие нулевого провода и его повторного заземления.

Заземление нейтрали источника тока имеет целью понизить напряжение на корпусах оборудования и на нулевом проводе, с которым эти корпуса соединены, до безопасного значения при замыкании фазного проводника на землю, при этом создается путь для тока Iф-з (рис. 5).

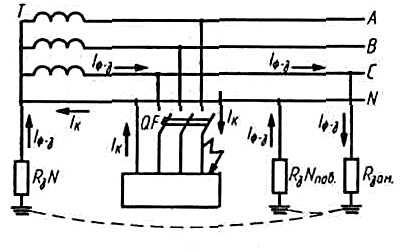

Рис. 5. Схема зануления при наличии короткого замыкания фазы А на корпус и замыкания фазы С на землю: N – нулевой проводник, Iф-з – ток замыкания на землю, Iк – ток короткого замыкания, Rзм – сопротивление заземления нулевого провода, Rзм пов – тоже повторное, Rзам – сопротивление замыкания фазы на землю.

Нулевой защитный проводник предназначен для увеличения тока короткого замыкания lk c целью воздействия этого тока на защиту. Увеличение lк происходит за счет уменьшения сопротивления току при наличии нулевого провода по сравнению с тем, если бы ток шел через землю.
