Между токами электродинамической и термической стойкости должны быть следующие соотношения:

для ТТ на номинальные напряжения 330 кВ и выше

IД ≥ 1,8 √2 I1T или IД ≥ 1,8 √2 I2T

для ТТ на номинальные напряжения до 220 кВ

IД ≥ 1,8 √2 I1T или IД ≥ 1,8 √2 I3T

Температура токоведущих частей ТТ при токе термической стойкости не должна превышать: 200 °С для токоведущих частей из алюминия; 250 °С для токоведущих частей из меди и ее сплавов, соприкасающихся с органической изоляцией или маслом, и 300 °С для токоведущих частей из меди и ее сплавов, не соприкасающихся с органической изоляцией или маслом. При определении указан­ных значений температуры следует исходить из начальных ее зна­чений, соответствующих длительной работе трансформатора тока при номинальном токе.

Значения токов электродинамической и термической стойкости ТТ государственным стандартом не нормируются. Однако они должны соответствовать электродинамической и термической стойкости других аппаратов высокого напряжения, устанавливае­мых в одной цепи с трансформатором тока.

7. Механическая нагрузка определяется давлением ветра со скоростью 40 м/с на поверхность трансформатора тока и натяжением подводящих проводов (в горизонтальном направлении в плоскости выводов первичной обмотки), которое должно быть не менее:

500 Н - для ТТ до 35 кВ включительно;

1000 Н - для ТТ на 110—220 кВ;

1500 Н - для ТТ на 330 кВ и выше.

Таковы основные технические параметры и характеристики трансформаторов тока. При проектировании ТТ помимо этих параметров должны учитываться следующие требования к кон­струкции:

- контактные зажимы выводов первичной обмотки трансфор­маторов тока должны выполняться с учетом требований ГОСТ 10434—82, а трансформаторов тока наружной установки — с учетом, кроме того, требований ГОСТ 21242—75. Контактные зажимы выводов вторичных обмоток должны выполняться с уче­том требований ГОСТ 10434—82. Контактные зажимы вторичных обмоток встроенных трансформаторов тока могут быть располо­жены на конструктивных элементах аппарата, в который встроен трансформатор тока. В трансформаторах тока наружной установки контактные зажимы выводов вторичной обмотки должны находиться в специальных коробках, надёжно защищающих их от атмосферных осадков.

Обозначение выводных концов первичных и вторичных обмо­ток согласно ГОСТ 7746—78 должно производиться в соответствии с табл. Л-3. Линейные выводы первичной обмотки обозначаются символами Л1 и Л2, которые должны наноситься так, чтобы при направлений тока в первичной обмотке от Л1 и Ht соответственно к Kt и Л2 вторичный ток проходил по внешней цепи (приборам) от И1 к И2.

- маслонаполненный трансформатор тока должен иметь маслорасширитель (компенсатор) и указатель уровня масла. Вместимость маслорасширителя должна обеспечивать постоянное наличие в нем масла при всех режимах работы трансформатора тока — от отключенного состояния до нормированной токовой на­грузки — и при колебаниях температуры окружающего воздуха, установленных для данного климатического района.

В трансформаторах тока на номинальные напряжения 330 кВ и более обязательно должна быть предусмотрена защита масла от увлажнения, например посредством сильфонов. Целесообразно такую же защиту предусматривать и в трансфор­маторах тока на меньшие напряжения.

- размеры указателя уровня масла должны быть такими, чтобы обслуживающий персонал мог с безопасного расстояния на­блюдать за уровнем масла в трансформаторе тока.

- трансформаторы тока, имеющие массу более 50 кг, должны иметь приспособления для подъема. Если такие приспособления невозможно выполнить, то завод-изготовитель должен указывать в инструкции места захвата трансформаторов тока при подъеме.

- трансформаторы тока, у которых амплитуда напряжения на разомкнутой вторичной обмотке при номинальном токе в пер­вичной обмотке превышает 350 В, должны иметь надпись: «Вни­мание! Опасно! На разомкнутой обмотке высокое напряжение».

- трансформаторы тока, кроме встроенных, должны иметь контактную площадку для присоединения заземляющего провод­ника и заземляющий зажим в соответствии с требованиями ГОСТ 21130—75 и ГОСТ 12.2.007.3—75. Возле заземляющего за­жима должен быть установлен знак заземления по ГОСТ 21130—75. Указанные требования не распространяются на ТТ с корпусом из литой смолы или пластмассы, не имеющие подлежащих заземле­нию металлических частей, а также на ТТ, не подлежащие за­землению согласно ГОСТ 12.2.007.3—75.

2. ПРИНЦИПИАЛЬНАЯ СХЕМА ТРАНСФОРМАТОРА ТОКА.

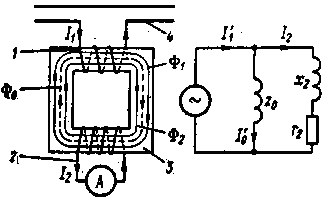

Принципиальная схема одноступенчатого электромагнитного трансформатора тока и его схема замещения приведены на рис. 2. Как видно из схемы, основными элементами трансформатора тока участвующими в преобразо­вании тока, являются пер­вичная 1 и вторичная 2 об­мотки, намотанные на один и тот же магнитопровод 3. Первичная обмотка включа­ется последовательно (в рас­сечку токопровода высокого напряжения 4, т. е. обтекается током линии Ij. Ко вторичной обмотке подключаются измерительные приборы (амперметр, токовая обмотка счетчика) или реле. При ра­боте трансформатора тока вторичная обмотка всегда замкнута на нагрузку.

Рис. 2. Принципиальная схема

трансформатора тока и его схема замещения.

Первичную обмотку совместно с цепью высокого напряжения называют первичной цепью, а внешнюю цепь, получаю­щую измерительную информацию от вторичной обмотки трансфор­матора тока (т. е. нагрузку и соединительные провода), называют вторичной цепью. Цепь, образуемую вторичной об­моткой и присоединенной к ней вторичной цепью, называют ветвью вторичного тока.

Из принципиальной схемы трансформатора видно, что между первичной и вторичной обмотками не имеется электрической связи. Они изолированы друг от друга на полное рабочее напря­жение. Это и позволяет осуществить непосредственное присоеди­нение измерительных приборов или реле ко вторичной обмотке и тем самым исключить воздействие высокого напряжения, при­ложенного к первичной обмотке, на обслуживающий персонал. Так как обе обмотки наложены на один и тот же магнитопровод, то они являются магнитно-связанными.

На рис. 2 изображены только те элементы трансформатора тока, которые участвуют в преобразовании тока. Конечно, ТТ имеет много других элементов, обеспечивающих требуемый уро­вень изоляции, защиту от атмосферных воздействий надлежащие монтажные и эксплуатационные характеристики.

Перейдем к рассмотрению принципов действия трансформатора тока (рис. 2). По первичной обмотке 1 трансформатора тока про­ходит ток I1, называемый первичным током. Он зависит только от параметров первичной цепи. Поэтому при анализе явлений, происходящих в трансформаторе тока, первичный ток можно считать заданной величиной. При прохождении первичного тока по первичной обмотке в магнитопроводе создается перемен­ный магнитный поток Ф1 изменяющийся с той же частотой, что и ток I1. Магнитный поток Ф1 охватывает витки как первичной, так и вторичной обмоток. Пересекая витки вторичной обмотки, магнитный поток Ф1 при своем изменении индуцирует в ней элект­родвижущую силу. Если вторичная обмотка замкнута на некото­рую нагрузку, т. е. к ней присоединена вторичная цепь, то в такой системе «вторичная обмотка — вторичная цепь» под действием индуцируемой э. д. с. будет проходить ток. Этот ток согласно закону Ленца будет иметь направление, противоположное на­правлению первичного тока Ii. Ток, проходящий по вторичной обмотке, создает в магнитопроводе переменный магнитный поток Ф2, который направлен встречно магнитному потоку Ф1. Вследствие этого магнитный поток в магнитопроводе, вызванный первичным током, будет уменьшаться.
