1. Введение

Современные техника предъявляет высокие требования к конструкционным материалам. Поэтому в настоящее время в технических науках всё возрастающее значение приобретает развитие методов испытаний материалов, получение и изучение их механических характеристик, целенаправленные изменения этих характеристик.

В науке известны различные зависимости, связывающие определённые характеристики материалов. Эти зависимости обусловлены физическими свойствами материалов, но коэффициенты, входящие в эти формулы, определяются экспериментально. Знание этих зависимостей позволяет существенно ускорить и удешевить процесс определения механических характеристик материалов, потому что одни характеристики можно определить при испытаниях материалов, а другие просто вычислить.

Работы в этой области – непочатый край, и именно в этой научной нише мы провели наше небольшое исследование. Причём основное внимание в работе было уделено оценке точности полученных результатов.

2. Испытание стальных образцов на растяжение и ударную вязкость

Механические характеристики определяются при различных видах испытаний. Основной вид испытаний, из которого определяется большинство характеристик, - испытание на растяжение.

Мы испытали 16 образцов из разных марок стали (каких, мы ещё не знали; по результатам испытаний были определены марки стали). Образец для испытаний изображён на рис. 1.

Рис. 1. Образец для испытаний

Испытания проводились на лабораторной машине P-5. Для каждого образца строилась диаграмма растяжения “” (рис. 2), где F –растягивающая сила, - удлинение рабочей части (0) образца.

Рис. 2. Диаграмма растяжения и вид образца из малоуглеродистой стали в момент разрушения.

Из этой диаграммы определились следующие характеристики:

а) Предел текучести - (1)

FТ - сила, соответствующая площадке текучести; A0 - первоначальная площадь поперечного сечения образца. Следует заметить, что физический предел текучести имеет место только у малоуглеродистых сталей, имеющих непрочные перлитовые прослойки, которые разрушаются, когда напряжение достигает предела текучести. При этом образец заметно удлиняется без роста усилия и его макропрочность сохраняется (образец способен воспринимать нагрузку)

б) Предел прочности. - (2)

Предел прочности - это напряжение, соответствующее максимальной нагрузке Fmax. В момент достижения Fmax образуется шейка - местное сужение (в наиболее слабом месте), и дальнейшая деформация образца происходит только уже в области шейки.

в) - (3)

относительное остаточное удлинение образца в момент разрушения.

г) - (4)

относительное остаточное сужение поперечного сечения образца

д) - (5)

удельная работа деформации – величина, равная площади, ограниченной диаграммой растяжения W (рис. 2), делённой на объём рабочей части образца V.

и - прочностные характеристики материала; и характеризуют пластические свойства материала, т. е. на сколько материал деформируется в момент разрушения; - энергетическая характеристика материала.

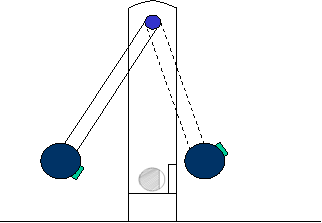

После испытания образцов на растяжение мы на большей части образца нанесли небольшой надрез и испытывали её на маятниковом копре на ударную вязкость (рис. 3).

Ударная вязкость характеризует работу разрушения единицы площади образца и рассчитывается по формуле

ауд = - (6)

где - первоначальная занесённая энергия в бойке; - оставшаяся энергия; A – площадь поверхности разрушения (в месте надреза).

Первые пять характеристик: характеризуют свойства материала при статических нагрузках (статические характеристики). ауд – динамическая характеристика материала.

Результаты испытаний представлены в таблице (рис. 4).

По полученным характеристикам мы определили наиболее вероятные марки сталей испытанных образцов. Оказалось, что 4 образца были изготовлены из малоуглеродистой стали ст. 3; один образец из среднеуглеродистой стали ст. 45 и 11 образцов из легированной стали 50Г.

3. Ошибки измерений. Статистическая обработка полученных результатов

Как известно при проведении измерений физических величин всегда имеют место ошибки измерений, обусловленные самыми различными факторами. Поэтому всегда необходимо проводить статистическую обработку результатов измерений, по результатам которой можно оценить точность измерений и надёжность полученных результатов.

Мы рассчитывали следующие величины:

а) Среднее арифметическое всех определённых характеристик

, (7)

где n – число измерений (полученных характеристик).

б) Средняя квадратическая ошибка

. (8)

в) Коэффициент вариации (относительная величина средней квадратической ошибки в %).
