Эта версия предназначена для присоединения к систе­мам UNISAB II, контроля и мониторинга винтовых и/или поршневых компрессоров. Subvisual Basic не предназна­чена для подключения к другим внешним устройствам.

Стандартная система Sabvisual Basic может работать с четырнадцатью контролируемыми системой UNISAB II компрессорами охладителей. Все типы компрессоров, управляемые UNISABII, также поддерживаются Sabvisual Basic.

Sabvisual Basic не контактирует с другими частями холодиль­ной установки.

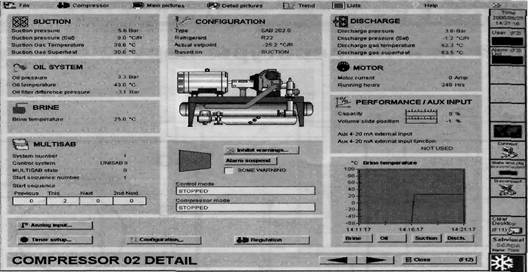

Если вы знаете, как управлять компрессорами посредством системы UNISAB II, вы скоро поймёте, что Sabvisual Basic это нич­то иное, как графический пользовательский интерфейс для уст­ройства UNISAB II. Это позволит вам делать те же операции и про­сматривать ту же информацию с помощью компьютера. Также UNISAB II переносит все контролирующие и охранные функции в систему Subvisual.

Sabvisual Basic также за планирована для работы переносными компьютера ми, которые могут быть подключены к существую­щей сети UNISAB II для служебных целей.

Пользователь всегда мо­жет модернизировать cud тему Subvisual Basic.

SabvisualPlatform.

Sabvisual Platform является модернизированной версией Sabvisual Basic. Но если Subvisual Basic уп­равляет только компрессорами, то Subvisual Platform имеет дело со всеми или несколькими частями холо­дильной установки. Subvisual Platform - это стандарт­ным графический пользовательский интерфейс [GUI] •С огромной библиотекой стандартных шаблонов для обеспечения визуализации мониторинга и контроля компрессоров, клапанов, насосов, температур, дав­лений, уровней и потоков. Кроме этого, пользовате­ли могут создавать и сохранять свои собственные шаблоны, использование которых позволяет значи­тельно экономить время на разработку.

Существует 2 вида Sabvisual Platform: Sabvisual Light и Sabvisual Master.

SubvisualLight

Subvisual Light предназначена для работы с четырнадцатью компрессорами и одним программируемым контроллером [до пятисот точек ввода/вывода].

SubvisualMaster

Master, наиболее продвинутая версия Subvisual, пред­назначена для работы с четырнадцатью компрессорами и несколькими программируемыми контроллерами, со­единёнными в сеть [количество точек ввода/вывода не ограничено).

Стандартные функции

В дополнение к уже описанным возможностям каждой системы, ниже приведены функции, которыми обладает каждая система Subvisual.

Архивирование

Архивирование обеспечивает пользователю возмож­ность одновременного просмотра изменившихся за прошедшее время параметров ста различных холодиль­ных установок и/или компрессоров. Эта функция делает возможным показать архивные значения четырехста изменений, где максимальный предел на практике оп­ределяется мощностью используемой компьютерной системы.

Генератор отчётов

Генератор делает возможным создание отчётов о работе одного или нескольких компрессоров за период времени, задаваемый вручную или автоматически.

Аварии и события

Новый сигнал тревоги всег­да появляется на нижней части экрана, и включает описание аварии, время и дату. В допол­нение, предусмотрен список аварий, показывающий все те­кущие аварийные сигналы и индицирующий, подтверждены ли они или нет. Также предус­мотрен список, показывающий все произошедшие события.

Языки

За счёт гибкой конструкции, в процессе работы в Subvisual несложно выбрать и переклю­читься на один из большого количества предусмотренных системой языков.

Литература.

1. Каталог. Выпуск 2, 2003 год. – «Системы автоматизации YORK».
