Схемы.

· Возможность создания 500 анимированных схем с 400 объек­тами в каждой;

· Управление оборудованием посредством изменения уставок, вкл/выкл и др.;

· Перемещение между схемами посредством ярлыков;

· Доступ и управление экранным меню через древовидную структуру;

· Одновременное выведение четырёх схем, принадлежащих раз­ным древовидным структурам;

· Выведение текстового сообщения при аварии;

· Общие схемы для систем со сложной структурой;

· "Быстрая регистрация": активное отображение десяти параме­тров в виде диаграмм и графиков;

· Импортирование отсканированных картинок и графических файлов (BMP, WMF); Ф Базовый набор графических инструментов, 16 миллионов цветов;

· Режим тестирования FM без подключения оборудования.

Обработка сообщений об отказах.

· Сообщения об авариях имеют наивысший приоритет в среде Windows;

· Задание приоритета для аварийных сообщений (20 уровней и цветов);

· Возможность прямого доступа к схемам и сервисным сообщениям посредством пиктограмм;

· Получаемое сообщение выводится на задний план и

· не останавливает выполнение текущей функции; f Звуковой сигнал аварийной сигнализации;

· Занесение даты и времени подтверждения аварии оператором;

· Архивная база данных, в которой сохраняются до 1 миллиона сообщений о нарушениях;

· Сортировка данных, например, по типу нарушения, тексту, дате и т.д.;

· Опция автоматической печати.

Диаграммы и графики.

· Изображения в виде форм, линий, в 2D или 3D формате;

· Аналоговые или цифровые архивы;

· Одновременное отображение нескольких графиков (до 8000 точек);

· Автоматическое или ручное масштабирование;

· Отображение текущих значений, архивация или сравнение данных;

· Быстрый или медленный (вперёд/назад) просмотр архивных дан­ных с помощью полосы прокрутки;

· Данные могут быть представлены в виде таблиц и графиков;

· Формат базы данных MS Access (MDB);

· Экспортирование в файл "ClipboarcT/образ.

Сервисное сообщение.

· До 500 файлов с сообщениями произвольной кон­струкции. В каждом файле до 8000 символов;

· Ярлыки поступающих сообщений о нарушениях;

· Автоматическая печать при наличии отказа (задаётся); » Расписание выполнения технического обслуживания I по времени или в зависимости от имеющих место со­бытий;

· Функция записной книжки или подсказки;

· Диагностика работы системы/инструкция по эксплуата­ции и выполнению технического обслуживания;

· Сообщение о выработке заданного числа часов ра­боты;

· Инструкция для персонала;

· Подсказка может быть вызвана из любого сообщения об аварии.

Организация данных, календарь.

· Управление системой по расписанию;

· Выполнение команд считывания/записи по заданному графику;

· Команды для управления группами обо­рудования;

· Календарь нерабочих дней на 40 лет вперёд;

· Выбор частоты сбора данных;

· Архивация любых данных;

· Формат баз данных MS Access (MDB) или ASCII (CSV);

· Запуск схем для сбора данных в заданный момент времени.

Коммуникация.

· FM совместима со всей продукцией YORK ISN, чиллерами и оборудованием для кондиционирования воздуха;

· Поддерживает до четырёх коммуникационных портов; U Терминальный режим "On-line";

· Конфигурируется пользователем. Может быть выполне­но добавление новой информации/стирание/модифика­ция;

· Адресация по имени;

· Диагностика и советы;

· Может поддерживаться несколько систем FM;

· Доступ в систему York Engineering System (YES);

· Передача сообщений об авариях на пейджер (протокол ТАР);

· Дополнительные драйверы для интеграции с различными системами других производителей, такими как системы пожаробезопасности и освещения, охранные системы и т.д.;

· Считывание/запись данных внутри сети;

· Интерактивная база данных;

· Простота экранных меню, общий формат;

· Универсальные драйверы - открытый домен;

· Открытые драйверы - свободно распространяются авторами;

· Частные драйверы - с поддержкой изготовителя;

· Терминальный режим;

· Windows 95, 98 и NT.

· Стандартные драйверы: BICC Andover 256 ВМЗ,

· Trend BMS, ISN BMS и Simmtronic Lighing

· Системы пожаробезопасности и освещения: Argus 5000, Esser, Notifier, Philips IPS;

· Системы отопления, вентиляции и кондиционирования: Delrac, Denco, Liebert, Sabroe, Sen Tech

· Сети: Batibus, Echelon, Infa, J-Bus, Netbios (Ethernet, ArcNet), PHP PUP, RS232;

· Безопасность: Codepoint-Access Control, Europlex, Menvier, Vicon VPS, CCTV, Videmech CCTV, Vision Systems, Video;

· Прочее: Compass Network, Lodgistix- Бронирование отелей, PCLabs -PCL7111B, Philips SOPHO.

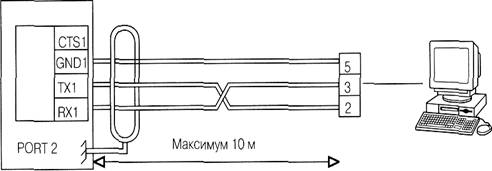

Подключение Facility Manager RS232.

Техническая характеристика.

Минимальные требования к персональному компьютеру

(нерекомендуетсяиспользованиеCompaq)

Процессор Pentium 200 МГц

RAM 32 мБ

Жесткий диск 1 ГБ

Видеокарта SVGA с RAM 2МБ

Дисковод 3.5", 1.44 МБ

Последовательный порт 1 (для специальных драйверов требуется

дополнительный порт)

Параллельный порт 2

Мышь Microsoft Bus

Клавиатура 102 или более кнопки

Операционная система Windows 95, 98 и NT

Принтер совместимый с Windows (цветной или

черно-белый)

3.Инжиниринговые средства YORK Controls® (Icon Engineering)

IcE Software - графический инструмент для программирования и конфигурирования ISN контроллеров.

Легко соединяемые, изменяемые в размерах и перемещаемые многочисленные диалоговые окна пред­ставляют собой всеобъемлющий инструмент для создания и управления конфигурацией контроллеров. Для упрощения работы, область конфигурации может быть разделена на четыре интерактивных диалого­вых окна, а для наглядного изображения типа входного/выходного контроля и любых ошибок конфигурации используются цветные пиктограммы.

Программа работает в Windows 98/2000, NT 4.0, ХР, управляется с помощью клавиатуры или мыши, имеет всестороннюю встроенную справочную систему.

IcE позволяет программировать контроллеры YORK как в режиме "Offline", так и в режиме "Online".

4. Система диспетчерского контроля и сбора данных (SCADA).

Sabvisual - это завершённая система SCADA, позволяющая при помощи од него компьютера иметь общее представление и контролировать компрессоры охладителей и, при желании, все части холодильной установки Sabvisual построена на базе SCADA системы FIX.

Sabvisual - это две различные части: Basic и Platform.

SabvisualBasic
