5. ЭСЛ —логические элементы с эмиттерными связями. Эта логика также построена на биполярных транзисторах. Время задержки в них —0,5 —2 нс, потребляема мощность —25 —50 мВт.

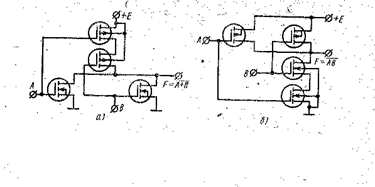

6. Элементы на МДП (МОП) —транзисторах. Это схемы, в которых биполярные транзисторы заменены на полевые. Время задержки таких элементов составляет от 1 до 10 нс, потребляемая мощность — от 0,1 до 1,0 мВт

7. CMOS) КМОП —логика (комплементарная логика.) В этой логике используются симметрично включенные n-МОП и p-МОП транзисторы. Потребляема мощность в статическом режиме —50 мкВт, задержка —10 —50 нс.

Как видно из этого обзора, логика на биполярных транзисторах самая быстрая, но одновременно самая дорогая и обладает высокой мощностью рассеяния (и значит —лучше “греется”.) При прочих равных условиях логика на полевых транзисторах более медленная, но обладает меньшим электропотреблением и меньшей стоимостью.

2.3. SRAM. Замечания.

Из предыдущего раздела Вы узнали, что является элементной базой статического ОЗУ. Как Вы уже поняли, статическое ОЗУ —дорогой и неэкономичный вид ОЗУ. Поэтому его используют в основном для кэш-памяти, регистрах микропроцессорах и системах управления RDRAM (смотри раздел B.3.3.5).

2.4. DRAM. Что это такое?

Для того, чтобы удешевить оперативную память, в 90-х годах XX века вместо дорогого статического ОЗУ на триггерах стали использовать динамическое ОЗУ (DRAM). Принцип устройства DRAM следующий: система металл-диэлектрик-полупроводник способна работать как конденсатор. Как известно, конденсатор способен некоторое время “держать” на себе электрический заряд. Обозначив “заряженное” состояние как 1 и “незаряженное” как 0, мы получим ячейку памяти емкостью 1 бит. Поскольку заряд на конденсаторе рассеивается через некоторый промежуток времени (который зависит от качества материала и технологии его изготовления), то его необходимо периодически “подзаряжать” (регенерировать), считывая и вновь записывая в него данные. Из-за этого и возникло понятие “динамическая” дл этого вида памяти.

За 10 лет, прошедших со времени создания первых микросхем DRAM, их развитие шло “семимильными" шагами по сравнению с SRAM. Эволюция DRAM рассматривается в следующем подразделе.

3. Динамическое ОЗУ.

Конструктивные особенности.

Динамическое ОЗУ со времени своего появления прошло несколько стадий роста, и процесс ее совершенствования не останавливается. За свою десятилетнюю историю DRAM меняла свой вид несколько раз. Вначале микросхемы динамического ОЗУ производились в DIP-корпусах. Затем их сменили модули, состоящие из нескольких микросхем: SIPP, SIMM и, наконец, DIMM и RIMM. Рассмотрим эти разновидности поподробнее.

3.1. Устаревшие модификации.

3.1.1. DIP.

Рис. B.3.1. Модуль памяти DIP

DIP- корпус —это исторически сама древняя реализация DRAM. DIP-корпус соответствует стандарту IC. Обычно это маленький черный корпус из пластмассы, по обеим сторонам которого располагаются металлические контакты (см. рисунок B.3.1.).

Рис. B.3.2. Банк модулей памяти DIP

Микросхемы (по-другому, чипы) динамического ОЗУ устанавливаются так называемыми банками. Банки бывают на 64, 256 Кбайт, 1 и 4 Мбайт. Каждый банк состоит из девяти отдельных одинаковых чипов. Из них восемь чипов предназначены для хранени информации, а девятый чип служит для проверки четности остальных восьми микросхем этого банка.

Чипы памяти бывают одно и четырехразрядными, и иметь емкость 64 Кбит, 256 Кбит, 1 и 4 Мбит. Обозначение разновидностей микросхем памяти в DIP-корпусах показано в таблице [Р. Вебер, стр. 46—].

Следует отметить, что памятью с DIP-корпусами комплектовались персональные компьютеры с микропроцессорами i8086/88, i80286 и, частично, i80386SX/DX. Установка и замена этого вида памяти была нетривиальной задачей. Мало того, что приходилось подбирать чипы для банков памяти одинаковой разрядности и емкости.Приходилось прилагать усилия и смекалку, чтобы чипы правильно устанавливались в разъемы. К тому же необходимо было не разрушить контакты механически, не повредить их инструментом, статическим электричеством, грязью и т.п. Поэтому уже в компьютерах с процессором i80386DX эти микросхемы стали заменять памяти SIPP и SIMM.

3.1.2. SIPP (SIP) —модули памяти.

Рис. B.3.3. Модуль памяти SIPP

Одной из незаслуженно забытых конструкций модулей памяти являются SIPP-модули. Эти модули представляют собой маленькие платы с несколькими напаянными микросхемами DRAM.

SIPP является сокращением слов Single Inline Package. SIPP-модули соединяются с системной платой с помощью контактных штырьков. Под контактной колодкой находятся 30 маленьких штырьков (смотри рисунок B.3.3.), которые вставляются в соответствующую панель системной платы ([Вебер,] стр. 49—).

Модули SIPP имели определенные вырезы, которые не позволяли вставить их в разъемы неправильным образом. По мнению автора, этот вид модулей лидировал по простоте их установки на системную плату.

3.2. SIMM-модули.

Рис. B.3.4. Модуль памяти SIMM

Аббревиатура SIMM расшифровывается как Single Inline Memory Module (Модуль памяти с однорядным расположением выводов.) Он включает в себя все то, что для DIP называлось банком (смотри подраздел B.3.1.1.)

Модули SIMM могут иметь объем 256 Кбайт, 1, 2, 4, 8, 16 и 32 Мбайт. Соединение SIMM-модулей с системной платой осуществляется с помощью колодок (см. рисунок B.3.5.)

Рис. B.3.5. Установка модуля памяти SIMM

Модуль вставляется в пластмассовую колодку под углом 70 — градусов, а потом зажимается пластмассовым держателем. При этом плата встает вертикально. Специальные вырезы на модуле памяти не позволит поставить их неправильным образом ([Вебер,] стр. 47—.)

Модули SIMM для соединения с системной платой имеют не штырьки, а позолоченные полоски (так называемые pin, пины).

3.2.1. Сравнение SIMM-модулей.

SIMM-модули в своем развитии прошли два этапа. Первыми представителями SIMM-модулей были 30-пиновые SIMM FPM DRAM. Их максимальная частота работы — 29 МГц. Стандартным же временем доступа к памяти считалось 70 нс. Эти модули уже с трудом работали на компьютерах с микропроцессорами i80486DX2, и были вытеснены сначала 72-пиновыми FPM DRAM, а затем EDO RAM.
