В случае промаха при обращении к кэш-памяти, обращение к основной памяти осуществляется с помощью 64-битовой высокопроизводительной шины, подобной шине микропроцессора MC88110. Для максимизации пропускной способности и, как следствие, увеличения общей производительности кэш-память взаимодействует с основной памятью главным образом посредством групповых операций, которые позволяют заполнить строку кэш-памяти за одну транзакцию.

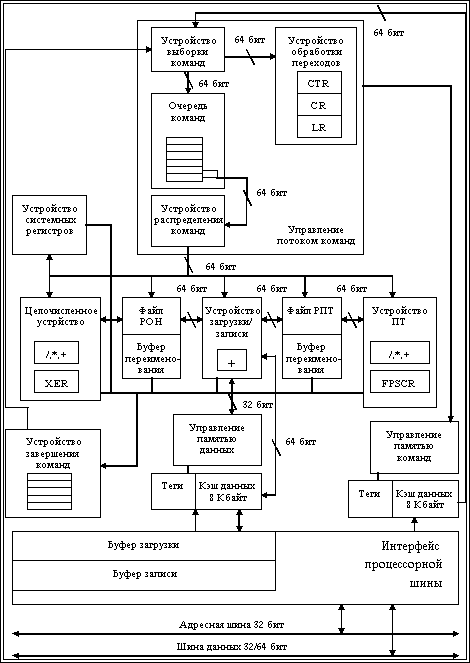

Рис.6

После окончания выполнения команды в исполнительном устройстве ее результаты направляются в буфер завершения команд (completion buffer) и затем последовательно записываются в соответствующий регистровый файл по мере изъятия команд из буфера завершения. Для минимизации конфликтов по регистрам, в процессоре PowerPC 603 предусмотрены отдельные наборы из 32 целочисленных регистров общего назначения и 32 регистров плавающей точки.

PowerPC 604

Суперскалярный процессор PowerPC 604 обеспечивает одновременную выдачу до четырех команд. При этом параллельно в каждом такте может завершаться выполнение до шести команд. На рисунке 5.21 представлена блок-схема процессора 604. Процессор включает шесть исполнительных устройств, которые могут работать параллельно:

· устройство плавающей точки (FPU);

· устройство выполнения переходов (BPU);

· устройство загрузки/записи (LSU);

· три целочисленных устройства (IU):

· два однотактных целочисленных устройства (SCIU);

· одно многотактное целочисленное устройство (MCIU).

Такая параллельная конструкция в сочетании со спецификацией команд PowerPC, допускающей реализацию ускоренного выполнения команд, обеспечивает высокую эффективность и большую пропускную способность процессора. Применяемые в процессоре 604 буфера переименования регистров, буферные станции резервирования, динамическое прогнозирование направления условных переходов и устройство завершения выполнения команд существенно увеличивают пропускную способность системы, гарантируют завершение выполнения команд в порядке, предписанном программой, и обеспечивают реализацию модели точного прерывания.

В процессоре 604 имеются отдельные устройства управления памятью и отдельные по 16 Кбайт внутренние кэши для команд и данных. В нем реализованы два буфера преобразования виртуальных адресов в физические TLB (отдельно для команд и для данных), содержащие по 128 строк. Оба буфера являются двухканальными множественно-ассоциативными и обеспечивают переменный размер страниц виртуальной памяти. Кэш-памяти и буфера TLB используют для замещения блоков алгоритм LRU.

Процессор 604 имеет 64-битовую внешнюю шину данных и 32-битовую шину адреса. Интерфейсный протокол процессора 604 позволяет нескольким главным устройствам шины конкурировать за системные ресурсы при наличии централизованного внешнего арбитра. Кроме того, внутренние логические схемы наблюдения за шиной поддерживают когерентность кэш-памяти в мультипроцессорных конфигурациях. Процессор 604 обеспечивает как одиночные, так и групповые пересылки данных при обращении к основной памяти.

PowerPC 620

К концу 1995 года ожидается появление нового процессора PowerPC 620. В отличие от своих предшественников это будет полностью 64-битовый процессор. При работе на тактовой частоте 133 МГц его производительность оценивается в 225 единиц SPECint92 и 300 единиц SPECfp92, что соответственно на 40 и 100% больше показателей процессора PowerPC 604.

Подобно другим 64-битовым процессорам, PowerPC 620 содержит 64-битовые регистры общего назначения и плавающей точки и обеспечивает формирование 64-битовых виртуальных адресов. При этом сохраняется совместимость с 32-битовым режимом работы, реализованным в других моделях семейства PowerPC.

В процессоре имеется кэш-память данных и команд общей емкостью 64 Кбайт, интерфейсные схемы управления кэш-памятью второго уровня, 128-битовая шина данных между процессором и основной памятью, а также логические схемы поддержания когерентного состояния памяти при организации многопроцессорной системы.

Процессор PowerPC 620 нацелен на рынок высокопроизводительных рабочих станций и серверов.

В заключении отметим, что в иллюстрациях к курсу приведены основные характеристики некоторых современных систем, построенных на рассмотренных в данном разделе процессорах.

4. Особенности архитектуры MIPS компании MIPS Technology

Архитектура MIPS была одной из первых RISC-архитектур, получившей признание со стороны промышленности. Она была анонсирована в 1986 году. Первоначально это была полностью 32-битовая архитектура, которая включала 32 регистра общего назначения, 16 регистров плавающей точки и специальную пару регистров для хранения результатов выполнения операций целочисленного умножения и деления. Размер команд составлял 32 бит, в ней поддерживался всего один метод адресации, и пользовательское адресное пространство также определялось 32 битами. Выполнение арифметических операций регламентировалось стандартом IEEE 754. В компьютерной промышленности широкую популярность приобрели 32-битовые процессоры R2000 и R3000, которые в течение достаточно длительного времени служили основой для построения рабочих станций и серверов компаний Silicon Graphics, Digital, Siemens Nixdorf и др. Процессоры R3000/R3010 работали на тактовой частоте 33 или 40 МГц и обеспечивали производительность на уровне 20 SPECint92 и 23 SPECfp92.

Затем на смену микропроцессорам семейства R3000 пришли новые 64-битовые микропроцессоры R4000 и R4400. (MIPS Technology была первой компанией выпустившей процессоры с 64-битовой архитектурой). Набор команд этих процессоров (спецификация MIPS II) был расширен командами загрузки и записи 64-разрядных чисел с плавающей точкой, командами вычисления квадратного корня с одинарной и двойной точностью, командами условных прерываний, а также атомарными операциями, необходимыми для поддержки мультипроцессорных конфигураций. В процессорах R4000 и R4400 реализованы 64-битовые шины данных и 64-битовые регистры. В этих процессорах применяется метод удвоения внутренней тактовой частоты.

Процессоры R2000 и R3000 имели стандартные пятиступенчатые конвейеры команд. В процессорах R4000 и R4400 применяются более длинные конвейеры (иногда их называют суперконвейерами). Количество ступеней в процессорах R4000 и R4400 увеличилось до восьми, что объясняется прежде всего увеличением тактовой частоты и необходимостью распределения логики для обеспечения заданной пропускной способности конвейера. Процессор R4000 может работать с тактовой частотой 50/100 МГц и обеспечивает уровень производительности в 58 SPECint92 и 61 SPECfp92. Процессор R4400 может работать на частоте 50/100 МГц, или 75/150 МГц, показывая уровень производительности 94 SPECint92 и 105 SPECfp92.

Внутренняя кэш-память процессора R4000 имеет емкость 16 Кбайт. Она разделена на 8-Кб кэш команд и 8-Кб кэш данных. С точки зрения реализации кэш-памяти процессор R4400 имеет более развитые возможности. Он выпускается в трех модификациях: PC (Primary Cashe) - имеет внутренние кэши команд и данных емкостью по 16 Кбайт. Процессор в такой конфигурации предназначен главным образом для дешевых моделей рабочих станций. SC (Secondary Cashe) содержит логику управления кэш-памятью второго уровня. MC (Multiprocessor Cashe) - использует специальные алгоритмы обеспечения когерентности и согласованного состояния памяти для многопроцессорных конфигураций.
