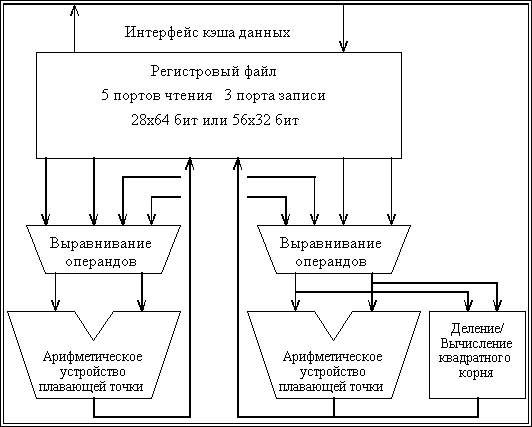

Рис. 13.

Конвейер проектировался с целью максимального увеличения времени, необходимого для выполнения чтения внешних кристаллов SRAM кэш-памяти данных. Это позволяет максимизировать частоту процессора при заданной скорости SRAM. Все команды загрузки (LOAD) выполняются за один такт и требуют только одного такта полосы пропускания кэш-памяти данных. Поскольку кэши команд и данных размещены на разных шинах, в конвейере отсутствуют какие-либо потери, связанные с конфликтами по обращениям в кэш данных и кэш команд.

Процессор может в каждом такте выдавать на выполнение одну целочисленную команду и одну команду плавающей точки. Полоса пропускания кэша команд достаточна для поддержания непрерывной выдачи двух команд в каждом такте. Отсутствуют какие-либо ограничения по выравниванию или порядку следования пары команд, которые выполняются вместе. Кроме того, отсутствуют потери тактов, связанных с переключением с выполнения двух команд на выполнение одной команды. Специальное внимание было уделено тому, чтобы выдача двух команд в одном такте не приводила к ограничению тактовой частоты. Чтобы добиться этого, в кэше команд был реализован специально предназначенный для этого заранее декодируемый бит, чтобы отделить команды целочисленного устройства от команд устройства плавающей точки. Этот бит предварительного декодирования команд минимизирует время, необходимое для правильного разделения команд.

Потери, связанные с зависимостями по данным и управлению, в этом конвейере минимальны. Команды загрузки выполняются за один такт, за исключением случая, когда последующая команда пользуется регистром-приемником команды LOAD. Как правило компилятор позволяет обойти подобные потери одного такта. Для уменьшения потерь, связанных с командами условного перехода, в процессоре используется алгоритм прогнозирования направления передачи управления. Для оптимизации производительности циклов передачи управления вперед по программе прогнозируются как невыполняемые переходы, а передачи управления назад по программе - как выполняемые переходы. Правильно спрогнозированные условные переходы выполняются за один такт.

Количество тактов, необходимое для записи слова или двойного слова командой STORE уменьшено с трех до двух тактов. В более ранних реализациях архитектуры PA-RISC был необходим один дополнительный такт для чтения тега кэша, чтобы гарантировать попадание, а также для того, чтобы объединить старые данные строки кэш-памяти данных с записываемыми данными. PA 7100 использует отдельную шину адресного тега, чтобы совместить по времени чтение тега с записью данных предыдущей команды STORE. Кроме того, наличие отдельных сигналов разрешения записи для каждого слова строки кэш-памяти устраняет необходимость объединения старых данных с новыми, поступающими при выполнении команд записи слова или двойного слова. Этот алгоритм требует, чтобы запись в микросхемы SRAM происходила только после того, когда будет определено, что данная запись сопровождается попаданием в кэш и не вызывает прерывания. Это требует дополнительной ступени конвейера между чтением тега и записью данных. Такая конвейеризация не приводит к дополнительным потерям тактов, поскольку в процессоре реализованы специальные цепи обхода, позволяющие направить отложенные данные команды записи последующим командам загрузки или командам STORE, записывающим только часть слова. Для данного процессора потери конвейера для команд записи слова или двойного слова сведены к нулю, если непосредственно последующая команда не является командой загрузки или записи. В противном случае потери равны одному такту. Потери на запись части слова могут составлять от нуля до двух тактов. Моделирование показывает, что подавляющее большинство команд записи в действительности работают с однословным или двухсловным форматом.

Все операции с плавающей точкой, за исключением команд деления и вычисления квадратного корня, полностью конвейеризованы и имеют двухтактную задержку выполнения как в режиме с одинарной, так и с двойной точностью. Процессор может выдавать на выполнение независимые команды с плавающей точкой в каждом такте при отсутствии каких-либо потерь. Последовательные операции с зависимостями по регистрам приводят к потере одного такта. Команды деления и вычисления квадратного корня выполняются за 8 тактов при одиночной и за 15 тактов при двойной точности. Выполнение команд не останавливается из-за команд деления/вычисления квадратного корня до тех пор, пока не потребуется регистр результата или не будет выдаваться следующая команда деления/вычисления квадратного корня.

Процессор может выполнять параллельно одну целочисленную команду и одну команду с плавающей точкой. При этом "целочисленными командами" считаются и команды загрузки и записи регистров плавающей точки, а "команды плавающей точки" включают команды FMPYADD и FMPYSUB. Эти последние команды объединяют операцию умножения с операциями сложения или вычитания соответственно, которые выполняются параллельно. Пиковая производительность составляет 200 MFLOPS для последовательности команд FMPYADD, в которых смежные команды независимы по регистрам.

Потери для операций плавающей точки, использующих предварительную загрузку операнда командой LOAD, составляют один такт, если команды загрузки и плавающей арифметики являются смежными, и два такта, если они выдаются для выполнения одновременно. Для команды записи, использующей результат операции с плавающей точкой, потери отсутствуют, даже если они выполняются параллельно.

Потери, возникающие при промахах в кэше данных, минимизируются посредством применения четырех разных методов: "попадание при промахе" для команд LOAD и STORE, потоковый режим работы с кэшем данных, специальная кодировка команд записи, позволяющая избежать копирования строки, в которой произошел промах, и семафорные операции в кэш-памяти. Первое свойство позволяет во время обработки промаха в кэше данных выполнять любые типы других команд. Для промахов, возникающих при выполнении команды LOAD, обработка последующих команд может продолжаться до тех пор, пока регистр результата команды LOAD не потребуется в качестве регистра операнда для другой команды. Компилятор может использовать это свойство для предварительной выборки в кэш необходимых данных задолго до того момента, когда они действительно потребуются. Для промахов, возникающих при выполнении команды STORE, обработка последующих команд загрузки или операций записи в части одного слова продолжается до тех пор, пока не возникает обращений к строке, в которой произошел промах. Компилятор может использовать это свойство для выполнения команд на фоне записи результатов предыдущих вычислений. Во время задержки, связанной с обработкой промаха, другие команды LOAD и STORE, для которых происходит попадание в кэш данных, могут выполняться как и другие команды целочисленной арифметики и плавающей точки. В течение всего времени обработки промаха команды STORE, другие команды записи в ту же строку кэш-памяти могут происходить без дополнительных потерь времени. Для каждого слова в строке кэш-памяти процессор имеет специальный индикационный бит, предотвращающий копирование из памяти тех слов строки, которые были записаны командами STORE. Эта возможность применяется к целочисленным и плавающим операциям LOAD и STORE.
