На первом уровне системы находятся аппаратные комплексы выполняющие непосредственную оценку технического состояния отказоопасных узлов объекта методами неразрушающего контроля. В качестве структурных элементов этого уровня могут выступать всевозможные портативные приборы, такие как УЗК и вихретоковые, дефектоскопы, толщиномеры, тепловизоры, дозиметры и т.п, а так же различные стационарные комплексы НК. Анализ эффективности применяемых на сегодняшний день методов НК для различных групп объектов, а так же факторы, влияющие на формирование комплекса методов НК которые могут быть применены к тому или иному объекту, рассмотрены в п.1 моей работы.

Информация об объекте, полученная на первом уровне СОБ, поступает в базу данных локальных систем хранения данных (ЛСХД), образующих второй уровень СОБ. Большинство ЛСХД могут быть построены на базе обычных настольных ПК, оснащенных соответствующими интерфейсными платами и ПО, при необходимости могут быть использованы мобильные ПК. Данных с портативных приборов НК заносятся в ЛСХД вручную, но чаще для этого используется RS 232- интерфейс. Стационарные комплексы НК соединяются с ЛСХД посредством различных сетевых протоколов. Т.к. большинство подобных комплексов строятся на базе ПК, то для связи с ЛСХД могут применяться стандартные протоколы ЛВС (локальных вычислительных сетей), но могут использоваться и специальные промышленные протоколы, например, HART – протокол.

Третьим уровнем СОБ является централизованная система хранения и анализа данных (ЦСХД) собранных на первых двух уровнях СОБ. В зависимости от масштабов системы это может быть один или несколько компьютеров, на которых находится распределенная база данных и программный комплекс анализа и обработки всей получаемой информации. Именно ЦСХД выполняет функцию интегрирования, превращая многочисленные с-мы НК в целостную систему обеспечения безопасности объекта. В ЦСХД заложены результаты многочисленных испытаний с целью определения применимости оценок состояния тех или иных контролируемых элементов на основе концепции риска. Резюмируя изложенное в п.2 нашей работы, следует пояснить алгоритм действия и задачи возлагаемые на ЦСХД: На основе теоретических и эксплуатационных данных выделяется ряд отказоопасных элементов и узлов контролируемой системы. Затем, на основе концепции риска, производится оценка и ранжирование выделенных элементов по тяжести последствий в случае их отказа, по механизмам возникновения отказов и по степени риска возникновения отказов. Т.о. для каждого элемента системы определяется ряд предельно допустимых параметров и степень риска для работоспособности системы в целом, в случае отклонения от этих параметров.

Одновременно с этим, для каждого типа контролируемых элементов, на основе концепций подробно рассмотренных в П. 1.1-1.2 моей работы, определяется спектр методов НК (т.е. структурный состав первого уровня СОБ) для контроля этих параметров. Ведение с помощью базы данных дефектоскопического паспорта, позволяет проводить объективный анализ тенденции деградации для каждого из контролируемых элементов. Постоянное сравнение текущих параметров контролируемых элементов с их критическим значением позволяет достоверно оценить техническое состояние контролируемого объекта. Использование подобной СОБ дает возможность достигнуть оптимального баланса между безопасностью и отказоустойчивостью всего объекта в целом и уровнем материальных вложений для поддержания работоспособности объекта. Как показала практика внедрения подобных систем на некоторых АЭС США, их применение позволило снизить эксплуатационные издержки в 5-8 и более раз.

3.1. Описание программного комплекса Eclipse TG2

Для иллюстрации изложенных выше принципов построения СОБ, мною была написана программа Eclipse TG2. В структурной иерархии СОБ данная программа является ЛСХД с элементами ЦСХД. Программа предназначена для считывания данных тестирования с УЗК дефектоскопов и толщиномеров компании NDT Systems. Дефектоскопы серии Quantum и толщиномеры серии Nova и Eclipse, этой компании, являются многофункциональными приборами предназначенными для широкого спектра дефектоскопических исследований. Приборы имеют сходный протокол передачи данных на ПК через интерфейс RS-232, поэтому программа может работать с приборами всех указанных серий. В своей работе я использовал толщиномер модели Eclipse TG2.

Рис. 5 Программа Eclipse TG2 – окно данных

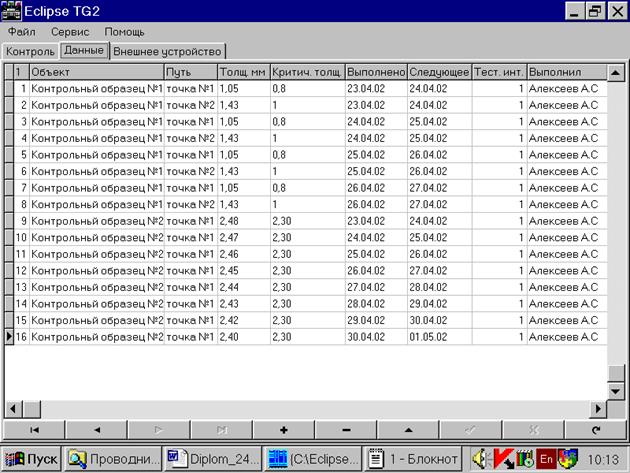

Программа имеет базу данных в которую заносится информация о тестируемом объекте, такая как: название объекта, количество и расположение точек для которых выполняется контроль толщины, текущее считанное значение толщины и его критическое значение, а так же дата проведения тестирования, дата следующего тестирования и имя дефектоскописта выполнившего тестирование (рисунок 5).

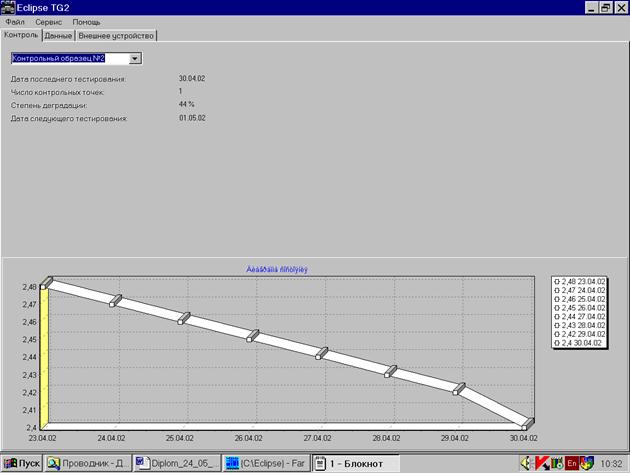

При запуске программа выдает окно со списком всех контролируемых объектов, информация о которых есть в базе. Из выпадающего списка можно выбрать объект, и для него будет выведено количество контролируемых точек, дата последнего тестирования и степень деградации в каждой из этих точек. На графике внизу окна отображается динамика изменения толщины.

Рис. 6 Программа Eclipse TG2 – панель управления

При уменьшении толщины до критического значения, график становится красного цвета и выдается окно с предупреждением (рисунок 6).

Данные тестирования хранятся в базе данных в формате MS Access 2000. Была сделана HTML–страница на которую внедрен объект связанный с базой данных. Если поместить такую страницу на веб-сервер работающий под управлением Windows, то программа Eclipse TG2 превращается в полноценные комплекс ЛСХД, выполняющий функции сбора, хранения и передачи в ЦСХД данных полученных от приборов УЗК контроля

Подробное описание программы находится в приложении 1.

Заключение

Продление сроков эксплуатации и поддержание значений показателей долговечности, надежности и безопасности сложных дорогостоящих систем может быть достигнуто за счет использования оптимального сочетания различных по своей природе методов НК. Проблема обеспечения безопасности при эксплуатации систем подразделяется на блоки взаимосвязных функциональных задач, решение которых позволяет реализовать на практике конкретный механизм поддержания безопасности сложных объектов с учетом жестко ограниченных и доступных ресурсов.

. Эффективность применения методов НК зависит от схем организации контроля, его планирования, использования современных информационных технологий и вычислительной техники, персонала.

Решение задачи выявления дефектов позволяет, кроме выработки рекомендаций по распределению средств, обосновать с экономической точки зрения требования к изделиям по долговечности (выявить зависимости увеличения ресурса, срока службы изделия от дополнительно вкладываемых в него средств), а такие оценить достаточность выделяемых средств для создания эффективной (в смысле выбранного критерия) системы эксплуатации изделий.
