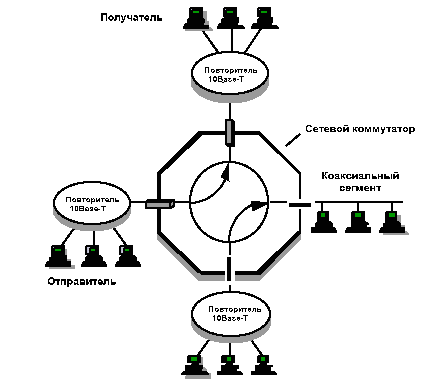

На уровне рабочей группы каждый узел разделяет полосу 10 Mbps с другими узлами в том же сегменте. Пакет, адресованный за пределы данной группы, будет передан магистральным коммутатором как показано на рисунке 7. Магистральный коммутатор обеспечивает одновременную передачу пакетов со скоростью среды между любыми парами своих портов. Подобно коммутаторам для рабочих групп, магистральные коммутаторы могут поддерживать различную скорость для своих портов. Магистральные коммутаторы могут работать с сегментами 10Base-T и сегментами на основе коаксиального кабеля. В большинстве случаев использование магистральных коммутаторов обеспечивает более простой и эффективный способ повышения производительности сети по сравнению с маршрутизаторами и мостами.

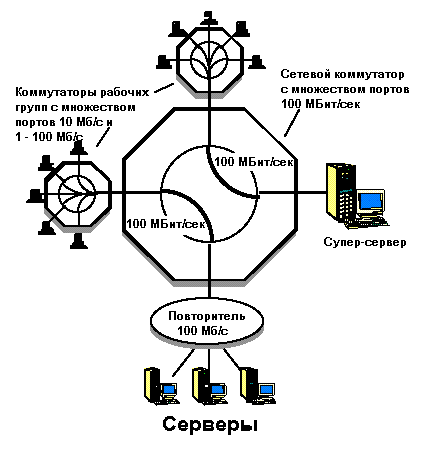

Основным недостатком при работе с магистральными коммутаторами является то, что на уровне рабочих групп пользователи работают с разделяемой средой, если они подключены к сегментам, организованным на основе повторителей или коаксиального кабеля. Более того, время отклика на уровне рабочей группы может быть достаточно большим. В отличие от узлов, подключенных к портам коммутатора, для узлов, находящихся в сегментах 10Base-T или сегментах на основе коаксиального кабеля полоса 10 Mbps не гарантируется и они зачастую вынуждены ждать, пока другие узлы не закончат передачу своих пакетов. На уровне рабочей группы по прежнему сохраняются коллизии, а фрагменты пакетов с ошибками будут пересылаться во все сети, подключенные к магистрали. Перечисленных недостатков можно избежать, если на уровне рабочих групп использовать коммутаторы взамен хабов 10Base-T. В большинстве ресурсоемких приложений коммутатор 100 Mbps может выполнять роль скоростной магистрали для коммутаторов рабочих групп с портами 10 и 100 Mbps, концентраторами 100 Mbps и серверами, в которых установлены адаптеры Ethernet 100 Mbps.

Сравнение возможностей

Основные свойства коммутаторов Ethernet приведены в таблице 3:

Таблица 3

Преимущества коммутаторов Ethernet

Ниже перечислены основные преимущества использования коммутаторов Ethernet:

1. Повышение производительности за счет высокоскоростных соединений между сегментами Ethernet (магистральные коммутаторы) или узлами сети (коммутаторы для рабочих групп). В отличие от разделяемой среды Ethernet коммутаторы позволяют обеспечить рост интегральной производительности при добавлении в сеть пользователей или сегментов.
2. Снижение числа коллизий, особенно в тех случаях, когда каждый пользователь подключен к отдельному порту коммутатора.
3. Незначительные расходы при переходе от разделяемой среды к коммутируемой за счет сохранения существующей инфраструктуры 10 Mbps Ethernet (кабели, адаптеры, программы).
4. Повышение безопасности за счет передачи пакетов только в тот порт, к которому подключен адресат.
5. Малое и предсказуемое время задержки за счет того, что полосу разделяет небольшое число пользователей (в идеале - один)

Применение коммутаторов

Объединение концентраторов 10Base-T с помощью магистрального коммутатора.

Магистральные коммутаторы прежде всего используются в качестве недорогой альтернативы многопротокольным маршрутизаторам для сегментирования сети. Например, при добавление в сеть, уже содержащую 100 узлов, некоторого количества производительных станций, работа этих станций в сети будет казаться замедленной. Выходом из положения может быть деление сети на несколько сегментов с использование магистрального коммутатора для связи этих сегментов.

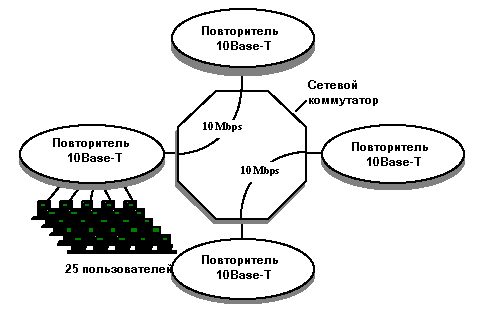

В приведенном на рисунке 9 примере интегральная пропускная способность составляет 40 Mbps (четыре сегмента 10 Mbps Ethernet). В такой ситуации можно использовать для сегментирования и мультипротокольный маршрутизатор, однако это будет дороже и сложнее. Если основной задачей является повышение производительности сети, установка коммутатора обеспечит наиболее простое и эффективное решение.

Выделенная полоса для каждого пользователя.

Магистральные коммутаторы обеспечивают эффективное сегментирование сети, а коммутаторы для рабочих групп способны предоставить каждому пользователю всю полосу среды. Следовательно, коммутаторы для рабочих групп позволяют значительно повысить производительность работы каждого пользователя в группе и избавить от коллизий. Повышение производительности и снижение времени отклика обеспечивают гигантские преимущества по сравнению с использованием разделяемой среды.
