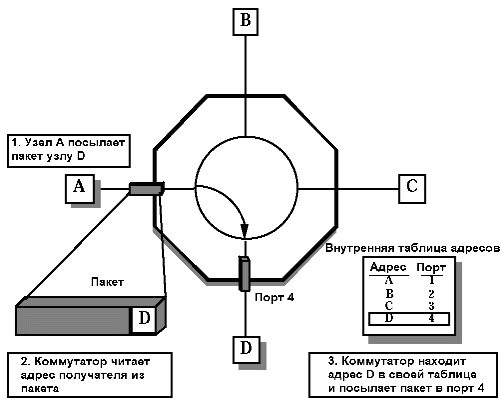

Используя таблицу адресов и содержащийся в пакете адрес получателя, коммутатор организует виртуальное соединение порта отправителя с портом получателя и передает пакет через это соединение. На рисунке 1 узел А посылает пакет узлу D. Найдя адрес получателя в своей внутренней таблице, коммутатор передает пакет в порт 4.

	Таблица 1

Рис. 1

Виртуальное соединение между портами коммутатора сохраняется в течение передачи одного пакета, т.е. для каждого пакета виртуальное соединение организуется заново на основе содержащегося в этом пакете адреса получателя.

Поскольку пакет передается только в тот порт, к которому подключен адресат, остальные пользователи (в нашем примере - B и C) не получат этот пакет. Таким образом, коммутаторы обеспечивают средства безопасности, недоступные для стандартных повторителей Ethernet (см. раздел "Сравнение сетевых устройств").

Одновременные соединения. В коммутаторах передача данных между любыми парами портов происходит независимо и, следовательно, для каждого виртуального соединения выделяется вся полоса канала. Например, коммутатор 10 Mbps на рисунке 5 обеспечивает одновременную передачу пакета из A в D и из порта B в порт C с полосой 10 Mbps для каждого соединения (рис.2).

Рис. 2

Поскольку для каждого соединения предоставляется полоса 10 Mbps, суммарная пропускная способность коммутатора в приведенном примере составляет 20 Mbps. Если данные передаются между большим числом пар портов, интегральная полоса соответственно расширяется. Например, 24 портовый коммутатор может обеспечивать интегральную пропускную способность до 120 Mbps при одновременной организации 12 соединений с полосой 10 Mbps для каждого из них. Теоретически, интегральная полоса коммутатора растет пропорционально числу портов. Однако, в реальности скорость пересылки пакетов, измеренная в Mbps, меньше чем суммарная полоса пар портов за счет так называемой внутренней блокировки. Для коммутаторов высокого класса блокировка весьма незначительно снижает интегральную полосу устройства.

Коммутатор 10 Mbps может обеспечить высокую пропускную способность при условии организации одновременных соединений между всеми парами портов. Однако, в реальной жизни трафик обычно представляет собой ситуацию "один ко многим" (например, множество пользователей сети обращается к ресурсам одного сервера). В таких случаях пропускная способность коммутатора в нашем примере не будет превышать 10 Mbps, и коммутатор не обеспечит существенного преимущества по сравнению с обычным концентратором (Рис. 3).

Рис. 3

На рисунке 3 три узла A, B и D передают данные узлу C. Коммутатор сохраняет пакеты от узлов A и B в своей памяти до тех пор, пока не завершится передача пакета из узла D. После завершения передачи пакета коммутатор начинает передавать хранящиеся в памяти пакеты от узлов A и B. В данном случае пропускная способность коммутатора определяется полосой канала C (в данном случае 10 Mbps). Описанная в данном примере ситуация является другой формой блокировки.

Производительность коммутатора. Другим важным параметром коммутатора является его производительность. Для того, чтобы охарактеризовать ее, используются несколько параметров:

1. скорость передачи между портами;
2. общая пропускная способность;
3. задержка;

Скорость передачи между портами. При полосе 10 Mbps может передавать 14880 пакетов в секунду (PPS) для пакетов минимального размера (64 байта). Этот параметр определяется свойствами среды. Коммутатор, который способен обеспечить скорость 14880 PPS между портами, полностью использует возможности среды. Полоса пропускания среды является важным параметром, поскольку коммутатор, обеспечивающий передачу пакетов с такой скоростью, полностью использует возможности среды, предоставляя пользователям максимальную полосу.

Общая пропускная способность. Измеренная в Mbps или PPS, общая пропускная способность характеризует максимальную скорость, с которой пакеты могут передаваться через коммутатор адресатам. В коммутаторах, все порты которых имеют полосу 10 Mbps, суммарная пропускная способность равна скорости порта, умноженной на число виртуальных соединений, которые могут существовать одновременно (число портов коммутатора, поделенное на 2). Коммутатор, способный обеспечивать максимальную скорость передачи не имеет внутренней блокировки.

Задержка. Задержка - это промежуток времени между получением пакета от отправителя и передачей его получателю. Обычно задержку измеряют относительно первого бита пакета. Коммутаторы Ethernet могут обеспечивать очень низкую задержку после того, как будет определен адресат. Поскольку адрес получателя размещается в начале пакета, передачу можно начать до того, как пакет будет полностью принят от отправителя. Такой метод называется коммутацией на лету (cut-through) и обеспечивает минимальную задержку. Малая задержка важна, поскольку с ней непосредственно связана производительность коммутатора. Однако метод коммутации на лету не проверяет пакеты на предмет ошибок. При таком способе коммутатор передает все пакеты (даже те, которые содержат ошибки). Например, при возникновении коллизии после начала передачи пакета (адрес уже получен) полученный фрагмент все равно будет передан адресату. Передача таких фрагментов занимает часть полосы канала и снижает общую производительность коммутатора.

При передаче пакетов из низкоскоростного порта в высокоскоростной (например, из порта 10 Mbps в порт 100 Mbps) коммутацию на лету использовать вообще невозможно. Поскольку порт-приемник имеет большую скорость, нежели передатчик, при использовании коммутации на лету неизбежно возникнут ошибки. При организации виртуального соединения между портами с разной скоростью требуется буферизация пакетов.

Малая задержка повышает производительность сетей, в которых данные передаются в виде последовательности отдельных пакетов, каждый из которых содержит адрес получателя. В сетях, где данные передаются в форме последовательности пакетов с организацией виртуального канала, малая задержка меньше влияет на производительность
