2)

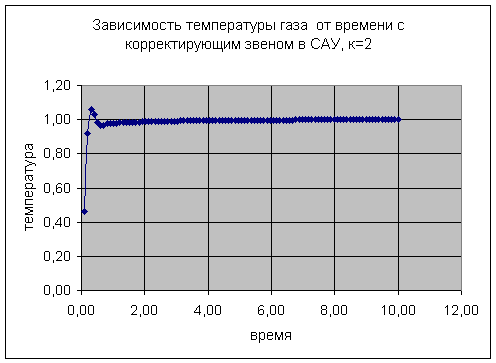

График зависимости показывает, что система не устойчива.

Передаточная функция:

где – характеристическое уравнение,

в котором а0=1,8, а1=3,9, а2=1, а3=5,5

Исследуем устойчивость системы с помощью критерия устойчивости Гурвица:

D1=а1=1,8>0,

D2==а1·а2-а0·а3=3,9·5,5-1·1,8=19,65<0

Отсюда можно сделать вывод, что при значении коэффициента К=2 система устойчива.

Вывод:

В данной лабораторной работе рассматривалась САУ регулирования температуры газов, поверялась ее устойчивость в зависимости от структуры.

В первом случае моделировалась разомкнутая САУ. Результаты исследования показали, что она находится на границе устойчивости (температура газа в газотурбинном двигателе непрерывно росла с течением времени), что указывает на ненадежность системы, так как она может в любой момент перейти в неустойчивое состояние.

Для повышения надежности системы вводится обратная отрицательная связь. Однако система оставалась неустойчивой, т.е. температура газа колебалась.

На следующем этапе в систему было включено корректирующее звено, и экспериментальным методом подбирался коэффициент, при котором система была бы устойчивой, и время регулирования было бы минимальным. Исходя из показаний графиков, и критерия Гаусса оптимальным коэффициентом КЗ является k=2.

Что касается самой среды моделирования, т.е. СИАМ, я могу сказать что она не смотря на неудобный интерфейс позволяет производить довольно сложные расчеты, если судить по документации, и позволяет увидеть результат моделирования конкретной системы в виде графика. Также ее плюсом является простота в эксплуатации и небольшие требования к вычислительной машине.
