Система автоматического регулирования температуры газов в газотурбинном двигателе .

Структурная схема:

где:

ОР – объект регулирования;

ЧЭ – чувствительный элемент;

У – усилитель;

ИМ – исполнительный механизм;

КЗ – корректирующее звено;

Значения заданных параметров для исследуемой системы

Описание работы реальной системы:

В данной работе рассматривается система автоматического регулирования температуры газов в газотурбинном двигателе самолета. КЗ, которое в данном случае является реальным дифференцирующим звеном, реагирует на поступающий сигнал от ОР и дифференцируя его во времени, прогнозирует изменение температуры, т.е., система реагирует на малейшее отклонение температуры от заданной, не допуская критического ее понижения. Затем сигнал из сумматора поступает на усилитель, а с него на исполнительный механизм, который выполняет

требуемую коррекцию температуры. ХОД РАБОТЫ

1) САУ разомкнута.

Структурная схема:

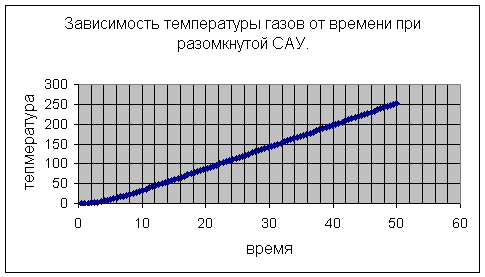

На графике видно, что система неустойчива.

При аналитической проверке система будет являться устойчивой, если все корни его характеристического уравнения лежат в левой полуплоскости. Проверяется это при помощи критерия устойчивости Гурвица. Согласно ему, для того, чтобы корни характеристического уравнения лежали строго в левой полуплоскости, необходимо и достаточно, чтобы главный определитель матрицы Гурвица и все его диагональные миноры были больше нуля.

Передаточная функция:

где 3,3S3 +4,1S2 +S – характеристическое уравнение,

в котором а0=3,3, а1=4,1, а2=1, а3=0.

Поскольку свободный член характеристического уравнения равен нулю, значит один из корней равен нулю, и отсюда следует, что система находится на грани устойчивости.

2)САУ замкнута.

Структурная схема:

На графике зависимости видно, что система не устойчива.

Передаточная функция:

где 3,3S3 +4,1S2 +S +5,5– характеристическое уравнение,

в котором а1=3,3, а2=4,1, а3=1, а4=5,5

Исследуем устойчивость системы с помощью критерия устойчивости Гурвица:

D1=а1=3,3>0,

D2==а1·а2-а0·а3=4,1-18,15= -14,05<0

Следовательно, замкнутая система не устойчива.

2)САУ с корректирующим звеном.

На этом этапе лабораторной работы рассматривается данная система, но уже с корректирующим звеном, для которого мы экспериментальным путём подбираем коэффициент коррекции, при котором система была бы устойчивой. Рассматривается два варианта, при k=0,1 и k=2.

а) Структурная схема:

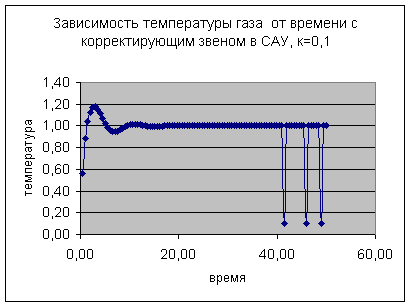

График зависимости показывает, что система не устойчива.

Передаточная функция:

где – характеристическое уравнение,

в котором а0=3, а1=4, а2=1, а3=5,5

Исследуем устойчивость системы с помощью критерия устойчивости Гурвица:

D1=а1=3>0,

D2==а1·а2-а0·а3=4,1·1-5,5·3,3=4,1-18,15<0

Отсюда можно сделать вывод, что при значении коэффициента k=0,1 система не устойчива.
