Определение энергетического потенциала РЛ ИП
Рефераты >> Авиация и космонавтика >> Определение энергетического потенциала РЛ ИП

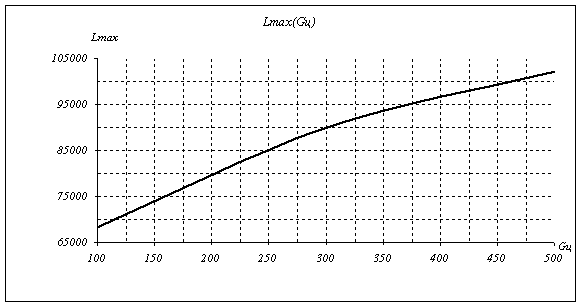

График зависимости (дальности обнаружения и распознавания цели РЛ ИП миллиметрового диапазона от ЭОП целей без учёта потерь в атмосфере и гидрометеорах):

Ø Определяем максимальную дальность по целям для РЛ ИП миллиметрового диапазона с учетом влияния поглощения и рассеивания электромагнитной энергии в атмосфере с различной эффективной отражающей поверхностью (ЭОП).

Пусть мощность является пороговой мощностью, при которой реализуется заданная величина отношения сигнал/шум, обеспечивающая требуемые вероятности правильного обнаружения и ложной тревоги.

® ; ; ; ; ;

Тогда максимальная дальность действия РЛ ИП, с учетом потерь в атмосфере будет иметь вид:

1

2

3

м

39557,18

52060,18

59152,79

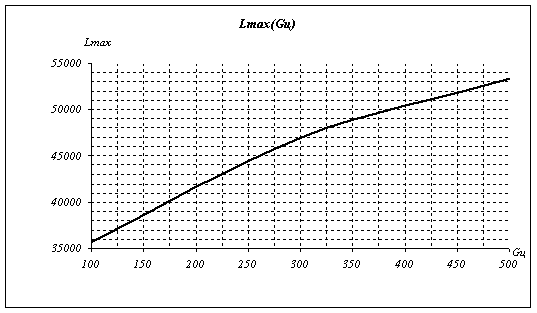

График зависимости (дальность обнаружения и распознавания цели РЛ ИП миллиметрового диапазона от ЭОП целей с учетом потерь в атмосфере):

® ; ; ; ; ;

Максимальная дальность действия РЛ ИП с учетом потерь в атмосфере будет иметь вид:

1

2

3

м

35695,78

46978,29

53377,64

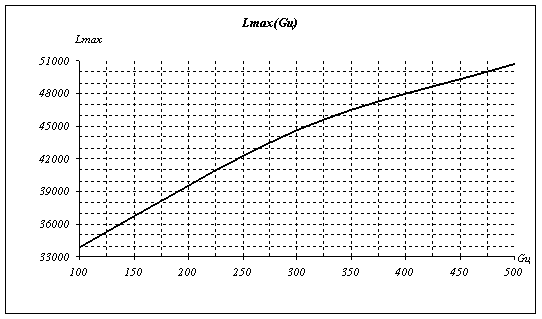

График зависимости (дальность обнаружения и распознавания цели РЛ ИП миллиметрового диапазона от ЭОП целей с учетом потерь в атмосфере):

® ; ; ; ; ;

Максимальная дальность действия РЛ ИП с учетом потерь в атмосфере будет иметь вид:

1

2

3

м

33905,18

44621,73

50700,07

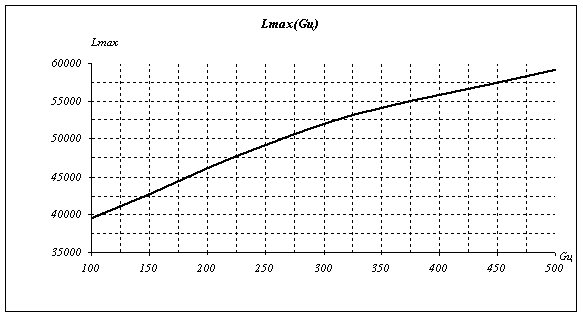

График зависимости (дальность обнаружения и распознавания цели РЛ ИП миллиметрового диапазона от ЭОП целей с учетом потерь в атмосфере):

® ; ; ; ; ;

Максимальная дальность действия РЛ ИП с учетом потерь в атмосфере будет иметь вид:

1

2

3

м

39557,18

35697,15

33905,18

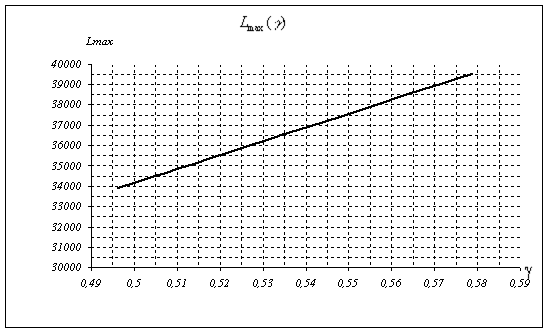

График зависимости (дальность обнаружения и распознавания цели РЛ ИП миллиметрового диапазона от ЭОП цели с учетом потерь в атмосфере):

® ; ; ; ; ;

Максимальная дальность действия РЛ ИП с учетом потерь в атмосфере будет иметь вид:

1

2

3

м

52060,18

46980,09

44621,73
