Определение энергетического потенциала РЛ ИП
Рефераты >> Авиация и космонавтика >> Определение энергетического потенциала РЛ ИП

Задание:

1. Определить:

® энергетический потенциал РЛ ИП;

® характеристики бортовой антенны: коэффициент затухания в атмосфере (соотношение сигнал/шум) и коэффициент усиления (направленного действия) антенны ;

® максимальную дальность РЛ ИП без учёта затухания в атмосфере, а также

® в условиях дождя с различной интенсивностью, облаков и тумана с различной водностью по целям с различной эффективной отражающей поверхностью (ЭОП).

2. Построить соответствующие графики.

Исходные данные:

® Мощность импульса:

® Предельная чувствительность приёмника при заданном соотношении

® сигнал/шум:

® Длина волны:

® Эффективная отражающая поверхность цели:

® Интенсивность дождя:

® Водность облаков или тумана:

® Диаметр антенны : .

® Поглощение в ясной атмосфере:

- для 9мм – 0.12

Выполнение:

1. Определяем энергетический потенциал РЛ ИП:

;

.

2. Определим характеристики бортовой антенны:

Ø коэффициент усиления (направленного действия) антенны :

,

Эффективная площадь приемной антенны равна:

Ø коэффициент затухания в атмосфере (соотношение сигнал/шум) :

для свободного пространства справедливо выражение

а для среды с затуханием

Т. к. предельная чувствительность и остальные параметры РЛ ИП одинаковы, будем иметь:

или

Если обозначить , то получим ,

.

Преобразовав полученные выражения, будем иметь

.

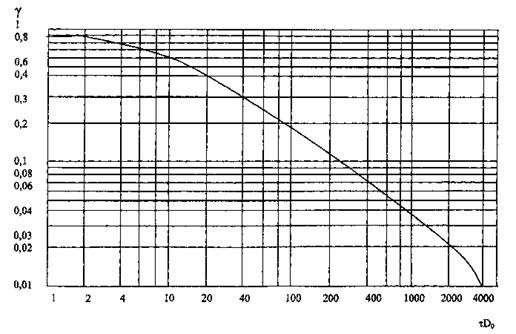

Данное уравнение решается графически график представлен на рисунке 1.

Для ЭОП цели– дальность до цели в свободном пространстве

; ; ;

1

2

3

км

68,343

89,945

102,197

Учтя затухания электромагнитной энергии на единицу расстояния в атмосфере, получим:

1

2

3

Дб

8,201

10,793

12,264

Определяем из графика (рис. 1) соответствующий коэффициент затухания в атмосфере

1

2

3



0,5788

0,5223

0,4961

3. Ø Определяем максимальную дальность РЛ ИП без учета затухания в атмосфере по целям с различной эффективной отражающей поверхностью (ЭОП).

Пусть мощность является пороговой мощностью, при которой реализуется заданная величина отношения сигнал/шум, обеспечивающая требуемые вероятности правильного обнаружения и ложной тревоги.

; ; ; ;

Тогда максимальная дальность действия РЛ ИП, без учета потерь в атмосфере, облаках, дожде, тумане, снеге, будет иметь вид:

1

2

3

м

68343,44

89945,03

102197,28
