Стоимость электроэнергии, вырабатываемой С-установкой, имеет линейную зависимость, т. к. в основном определяется площадью фо­тоэлементов, пропорциональной мощности установки. Следовательно, можно записать:

Sс(Wс) = sоWс, (2.3.7.)

где: sо - стоимость 1 кВт часа электроэнергии, вырабатываемой С-установкой, дол/кВт ч

По данным /18/ sо= 0,1дол/кВт ч.

Подставив численые значения, имеем:

Sс= 0,1 Wс (2.3.8.)

Удельная стоимость аккумуляторов падает с увеличением их ем­кости приблизительно по гиперболической зависимости. Для практи­ческих расчетов в этом случае функцию стоимости электроэнергии, отдаваемой аккумуляторами, можно выразить следующим образом:

Sа = kаWа-2, (2.3.9.)

где: kа - коэффициент пропорциональности.

Для получения численного значения воспользуемся данными о стоимости аккумулятора 6СТ- 75. Его стоимость около 40 долларов. С учетом этого имеем:

40 = kа(0,66)-2

kа = 40(0,66)-2 = 17,4

Здесь 0,66 - электроэнергия, накапливаемая в аккумуляторе.

Таким образом, функция стоимости электроэнергии, накапливае­мой в аккумуляторах, имеет вид:

Sа = 17,4 Wа-2(2.3.10.)

Подставив (2.3.6.), (2.3.8.) и (2.3.10.) в целевую функцию (2.3.1.), с учетом ограничений (2.3.2.) и (2.3.3.), получаем:

Для определения Wв, обращающей целевую функцию в min, про­ведем соответствующие вычисления /32/:

, (2.3.11.)

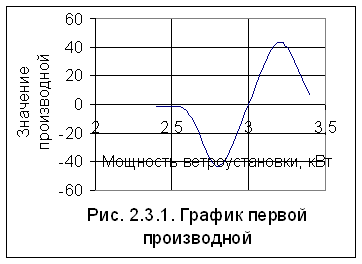

Уравнение (2.3.11.) является трансцендентным, поэтому его решение находим графически (рис. 2.3.1.)

Пользуясь формулами (2.3.2.) и (2.3.3.), определяем:

, (2.3.13.)

где: t - время работы С-установки за расчетный период t = 12 ч.

Так как модуль солнечного коллектора равен 0,03 кВт, то при­нимаем

27× 0,03 = 0,81 (кВт)

Для расчета емкости аккумуляторов воспользуемся формулой:

, (2.3.14.)

где: Eа- емкость аккумулятора, А ч;

Uа- напряжение аккумулятора, В.

Принимаем Еа = 10×(6СТ-210) = 2100 А×ч.

Таким образом, параметры энергосистемы на основе ВИЭ следую­щие:

Основной источник В-установка, Рв= 3 кВт;

Дополнительный источник С-установка, Рс= 0,72 кВт;

Резерв, аккумуляторы 6СТ-75 Еа= 10*210 =2100 А×ч.

3. ОБОСНОВАНИЕ КОНСТРУКЦИИ

ВЕТРОЭНЕРГЕТИЧЕСКОЙ УСТАНОВКИ

3.1. Выбор типа ветроэнергетической установки

Все ветроэнергетические установки (В-установки) можно классифицировать следующим образом (лист 1).

К В-установкам с вертикальной осью вращения относятся ус­тановки карусельного типа. Наиболее эффективной из них по исполь­зованию энергии ветра является В-установка типа ротора Савониу­са, в которой ветер воспринимается приблизительно 2/3 рабочей по­верхности ветроколеса.

К достоинствам такого типа В-установок относятся:

- простота конструкции;

- не требуется ориентация по ветру;

- для некоторых конструкций (например, ротор Савониуса) до­вольно значительный вращающий момент.

К недостаткам относятся:

- низкая скорость вращения, не более скорости ветра;

- значительная зависимость крутящего момента от скорости ветра.

Так как В-установки с вертикальной осью вращения являются тихоходными, то для привода генератора требуются редукторы с большим передаточным числом. Кроме того, сильно выраженная зависимость их крутящего момента и скорости вращения от скорости ветра тре­буют ряда усовершенствований, увеличивающих их сложность и стои­мость (маховик, шторы для уменьшения потока ветра и т.п.). В этой связи В-установки карусельного типа применяются, в основном, для водоподъема, где не требуется поддержания стабильной скорости вращения.

Ветроэнергетические установки с горизонтальной осью враще­ния, расположенной параллельно ветру, называются В-установками пропеллерного типа и могут быть тихоходными (с числом лопастей более шести) и быстроходными (с числом лопастей до шести). Тихо­ходные установки менее эффективны для выработки электроэнергии, т.к. необходимы редукторы с большим передаточным числом. Поэтому они здесь не рассматриваются.

Быстроходные В-установки пропеллерного типа разделяются по способу расположения ветроколеса: за башней (самоустанавливающие­ся на ветер) и перед башней (требующие устройства установки на ветер). В качестве устройства установки на ветер для маломощных В-установок применяется флюгер. Если рассматривать В-установку в качестве двигателя электрогенератора, то быстроходные установки пропеллерного типа по сравнению с другими обладают следующими преимуществами:

- высокая скорость вращения, что позволяет применять редук­тор с малым передаточным числом или вообще обходиться без редук­тора;

- наиболее высокий к.п.д.;

- наименее выражена зависимость крутящего момента от силы ветра;

- возможность авторегулирования скорости вращения.

К недостаткам В-установок пропеллерного типа можно отнести более сложную конструкцию и значительный гироскопический момент. Однако, современное состояние техники изготовления В-установок пропеллерного типа позволяет значительно упростить расчеты крыла и уменьшить влияние гироскопического момента /18,22 /.

Исходя из изложенного, для привода электрогенератора прини­мается быстроходная В-установка пропеллерного типа. Справедли­вость такого решения подтверждается мировой практикой использова­ния энергии ветра для электроснабжения /18/.

3.2. Обоснование и расчет ветроколеса

Конструктивными параметрами ветроколеса являются число ло­пастей, диаметр, профиль лопасти, угол защемления.

От количества лопастей ветроколеса зависит его номинальная скорость вращения, при которой достигается максимальный к.п.д. /19,43,23/. Чем больше лопастей содержит ветроколесо, тем больше его крутящий номинальный момент, но тем меньше его же но­минальная скорость вращения. Момент на валу генератора от ветро­колеса определяется по формуле /21,46 /:

, (3.2.1.)

где: Мг - момент на валу генератора от ветроколеса, Нм;

Мвт - момент на валу ветроколеса, Нм;

nГН,nВН - номинальные обороты генератора и ветроколеса соответственно, об/мин.

В силу того, что необходимо иметь максимальный момент на ва­лу генератора, а не ветроколеса, то нельзя без расчетов утверж­дать, что ветроколесо с большим количеством лопастей, а значит и с большим крутящим моментом, будет более эффективно, так как при этом уменьшается отношение nГН/nВН.
