Проект внутрихозяйственного землеустройства
Примечание: При вычислениях обращать особое внимание на знаки котангенсов.
3.1.2.4 Из решения прямой геодезической задачи вычислить координаты проектной точки М
Контроль:
Если расхождения между значениями координат допустимы, вычислить средние значения Хм ,Yм
3.1.2.5 По вычисленным координатам точки М и координатам точки 10 найти дирекционный угол и длину проектной линии 10-М (результаты вычислений сводим в таблицу 4.
Таблица 4
Обозначения |
Значения Величин |
Обозначения |
Значения величин | ||
1. |
ym |
9. |
a | ||
2. |
Y10 |
10. |
S=Ö(DХ 2 + DY 2) | ||
3. |
Dy = ym - y10 |
Контроль | |||
4. |
Хм |
11. |
sina | ||
5. |
X10 |
12. |
S = DY / sina | ||
6. |
DХ=Хм-Х10 |
13. |
cosa | ||
7. |
Tg r |
14. |
S = DX / cosa | ||
8. |
r (румб) |
3.1.2.6 По дирекционным углам вычислить внутренние углы с контролем по сумме углов четырёхугольника:
3.1.2.7 Полученные проектные линии Si-м, Sio-м и углы b и g выписать на схему в соответствии с рисунком 8
3.1.2.8 Для контроля проектирования вычислить аналитическим способом площадь участка овощного севооборота как сумму площадей двух треугольников по формуле.
Расхождения с проектной площадью не должно превышать 0,02 га.
3.1.3 Проектирование равновеликих полей овощного севооборота.
3.1.3.1 Вычислить площадь пашни, приходящуюся на одно поле овощного севооборота до 0,01 га по формуле:
Рос = Р1/5,
где Р1 — заданная площадь чистой пашни.

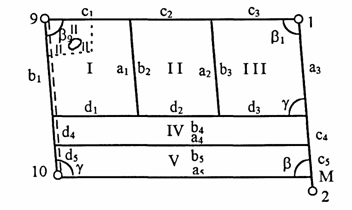

3.1.3.2 Перед вычислениями составить схему в соответствии с рисунком 10.
Рисунок 10
Поля овощного севооборота запроектировать в форме трапеций в такой последовательности: V, VI, III, II, I. Границы полей V и VI должны быть параллельны линии 10-М, а границы полей II и III — линии l-2. Так как проектирование ведётся по площади чистой пашни, перед проектированием вычисляют исходное основание трапеции V поля
Результаты проектирования полей овощного севооборота представить в таблице 3.

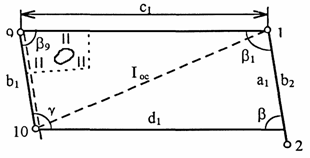

3.1.3.3 Для контроля вычислить площадь участка I поля, включающего пашню и сенокос с прудом, по сумме площадей двух треугольников в соответствии с рисунком 11. Расхождения с проектной площадью участка не должно превышать 0,02 га.
Рисунок 11
При вычислении стороны учесть, что она короче стороны сl на величину 5 cosecb9, т. е. с'1 = с1 – 5 cosecb9
Контрольная площадь чистой пашни поля I
Р = 1/2 (b1 с'1 sinb9 + al dl sinb) - P2,
где Р2 — площадь сенокоса с прудом.
3.1.3.4 Выписать вычисленные значения сторон полей на схему в соответствии с рисунком 10, запроектированные поля нанести на план землепользования и подписать промеры, необходимые для перенесения проекта в натуру.
3.2 Проектирование полей графическим способом.
В нижней части землепользования, согласно эскизному проекту, запроектировать графическим способом три поля полевого севооборота и две полевые дороги: от точки 10 до линии 3-4 и вдоль линии 8-11.
Поля V и VI запроектировать в западной части участка (линиями, параллельными 3-4), граница восточной части поля VII (полевая дорога) параллельна длинной границе леса и пашни.

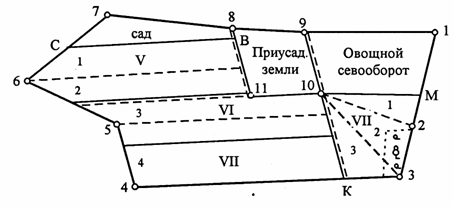

3.2.1 Составить схему в соответствии с рисунком 12 южной части землепользования.
3.2.2 Определить проектные площади дорог:
- от точки 11 до сада: P1 = 5 S11-В
- от точки 10 до линии 3-4: P2 = 5 S10-K
Нанести дороги на план землепользования.
Рисунок 12
3.2.3 Вычислить площадь чистой пашни южной части землепользования, исключив из общей площади, вычисленной по координатам , площади: приусадебных земель, участка овощного севооборота, сада, леса и двух проектируемых дорог:
Рпаш = Рюж – (Рус + Ро.с. + Рсад + Рлес + Рдор)
3.2.4 Вычислить площадь чистой пашни, приходящуюся на каждое поле севооборота:
Рполя = Рпаш / 3
3.2.5 Запроектировать графическим способом восточную часть поля VII линией, исходящей из точки 10 и параллельной заданной границе леса и пашни в соответствии с рисунком 12.
Площадь этой части поля VII определить как площадь трёх треугольников с включением площади контура леса и дороги от точки 10 до линии 3-4 и с последующим включением площади леса и дороги из суммы площадей трёх треугольников:
РVII=РD1+РD2+РDЗ-Рлес-Р2
3.2.6 Определить оставшуюся площадь пашни, предназначенную для западной части поля VII, полей VI и V:
Р = Рпаш – PVII
3.2.7 На плане землепользования через точки 6, 11, 5 провести линии, параллельные линииЗ-4, в соответствии с рисунком 12. Площади образовавшихся четырёх опорных трапеций определить графическим способом и увязать с проектной площадью Р (таблица 5). Для измерения высот трапеций на плане построить линию от границы сада в направлении, перпендикулярном к линии 3-4.
