Проект внутрихозяйственного землеустройства
Рефераты >> Геодезия >> Проект внутрихозяйственного землеустройства

Задание 4. Подготовка геодезических данных для перенесения

проекта в натуру.

Цель: приобретение практических навыков подготовки геодезических данных для перенесения проекта в натуру.

Содержание и последовательность выполнения:

1. Угломерный способ перенесения проекта в натуру;

2. Способ промеров.

Порядок и методика выполнения

Для перенесения проекта в натуру необходимо выбрать наиболее простые способы, требующие наименьших затрат, и которые должны обеспечивать необходимую точность.

В данной работе рекомендуется использовать для перенесения проекта в натуру способ промеров и угломерный.

Угломерный способ применить для перенесения в натуру точек N и M1 по границам полей II и VI северной части землепользования, а границы остальных полей перенести в натуру способом промеров.

1. Угломерный способ (вычисление углов и линий проектного теодолитного хода)

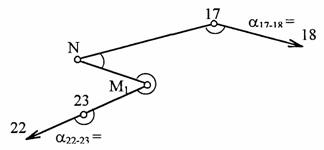

1.1. Составить схему проектного теодолитного хода, прокладываемого от точки 23 до точки 17 с целью перенесения в натуру проектных точек М и N, в соответствии с рисунком 16.

Рисунок 16

1.2 Для сохранения угла при точке 23 равным 180°, вычислить координаты точек M1, по дирекционному углу a22-23 к горизонтальному проложению S23-M1, взятому с плана (приложение А):

XM1 = X23 + S23-M1 cos a22-23 ;

YM1 = Y23 + S23-M1 sin a22-23 .

1.3 Координаты точки N определить графически.

Xn = Xi + (100/(а1+а2))(а1 М/1000);

Yn = Yi + (100/(bl+b2))(bl M/1000).

где М — знаменатель масштаба плана.

Рисунок 17

1.4 Решить обратные геодезические задачи и вычислить проектные (правые по ходу) углы (таблица 9) при точках 23, М, N, 17 (с округлением до 0,10) и горизонтальные проложения (с округлением до 0,1 м).

Таблица 9

Точки

Координты

Приращения

tg r

Румб

S =

Контроль

a

b

Точки



X

Y

DX = Xi+1 –Xi

DY = Yi+1 –Yi



r

Ö(DX2+DY2)

S =

DX / cos r = DY / sin r



1

2

3

4

5

6

7

8

9

10

11

12

22



22

1

2

3

4

5

6

7

8

9

10

11

12

23



23

Ml



Ml

N



N

17



17

18



18



åb пр

åb т
