Пример таблицы измерений приведен на рис. 4.

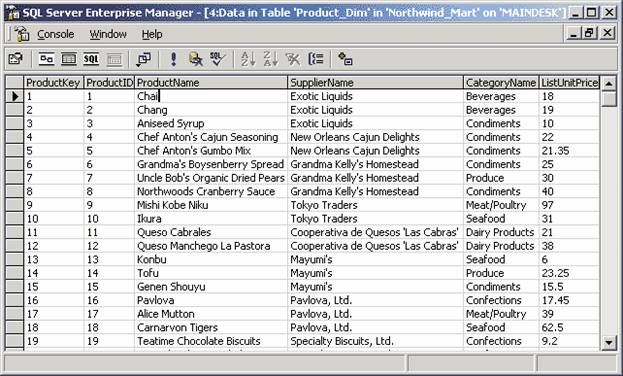

Рисунок 4. Пример таблицы измерений

Одно измерение куба может содержаться как в одной таблице (в том числе и при наличии нескольких уровней иерархии), так и в нескольких связанных таблицах, соответствующих различным уровням иерархии в измерении. Если каждое измерение содержится в одной таблице, такая схема хранилища данных носит название «звезда» (star schema). Пример такой схемы приведен на рис. 5.

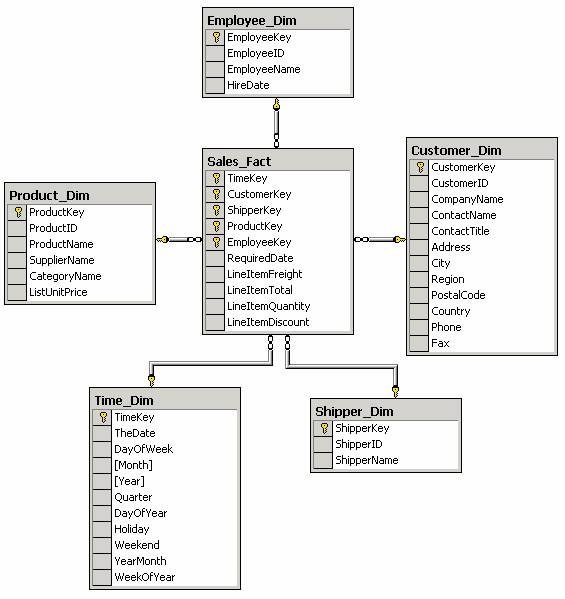

Рисунок 5. Пример схемы "звезда"

Если же хотя бы одно измерение содержится в нескольких связанных таблицах, такая схема хранилища данных носит название «снежинка» (snowflake schema). Дополнительные таблицы измерений в такой схеме, обычно соответствующие верхним уровням иерархии измерения и находящиеся в соотношении «один ко многим» в главной таблице измерений, соответствующей нижнему уровню иерархии, иногда называют консольными таблицами (outrigger table). Пример схемы «снежинка» приведен на рис. 6.

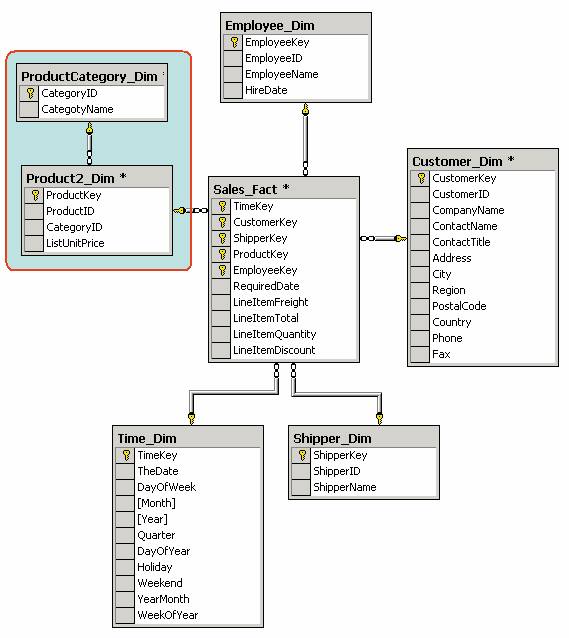

Рисунок 6. Пример схемы "снежинка"

Отметим, что даже при наличии иерархических измерений с целью повышения скорости выполнения запросов к хранилищу данных нередко предпочтение отдается схеме «звезда».

Однако не все хранилища данных проектируются по двум приведенным выше схемам. Так, довольно часто вместо ключевого поля для измерения, содержащего данные типа «дата», и соответствующей таблицы измерений сама таблица фактов может содержать ключевое поле типа «дата». В этом случае соответствующая таблица измерений просто отсутствует.

В случае несбалансированной иерархии (например, такой, которая может быть основана на таблице Employees базы данных Northwind, имеющей поле Employee ID, которое одновременно является и первичным, и внешним ключом и отражает подчиненность одних сотрудников другим (см. рис. 6) в схему «снежинка» также следует вносить коррективы. В этом случае обычно в таблице измерений присутствует связь, аналогичная соответствующей связи в оперативной базе данных.

Еще один пример отступления от правил — наличие нескольких разных иерархий для одного и того же измерения. Типичные примеры таких иерархий — иерархии для календарного и финансового года (при условии, что финансовый год начинается не с 1 января), или с различными способами группировки членов измерения (например, группировать товары можно по категориям, а можно и по компаниям-поставщикам). В этом случае таблица измерений содержит поля для всех возможных иерархий с одними и теми же членами нижнего уровня, но с разными членами верхних уровней (пример такой таблицы приведен на рис. 3).

Как мы уже отмечали выше, таблица измерений может содержать поля, не имеющие отношения к иерархиям и представляющие собой просто дополнительные атрибуты членов измерений (member properties). Иногда такие атрибуты могут быть использованы при анализе данных.

Следует сказать, что для создания реляционных хранилищ данных нередко применяются специализированные СУБД, хранение данных в которых оптимизировано с точки зрения скорости выполнения запросов. Примером такого продукта является Sybase Adaptive Server IQ, реализующий нетрадиционный способ хранения данных в таблицах (не по строкам, а по столбцам). Однако создавать хранилища можно и в обычных реляционных СУБД.

2.3 OLAP на клиенте и на сервере

Многомерный анализ данных может быть произведен с помощью различных средств, которые условно можно разделить на клиентские и серверные OLAP-средства.

Клиентские OLAP-средства представляют собой приложения, осуществляющие вычисление агрегатных данных (сумм, средних величин, максимальных или минимальных значений) и их отображение, при этом сами агрегатные данные содержатся в кэше внутри адресного пространства такого OLAP-средства.

Если исходные данные содержатся в настольной СУБД, вычисление агрегатных данных производится самим OLAP-средством. Если же источник исходных данных — серверная СУБД, многие из клиентских OLAP-средств посылают на сервер SQL-запросы, содержащие оператор GROUP BY, и в результате получают агрегатные данные, вычисленные на сервере.

Как правило, OLAP-функциональность реализована в средствах статистической обработки данных (из продуктов этого класса на российском рынке широко распространены продукты компаний Stat Soft и SPSS) и в некоторых электронных таблицах. В частности, неплохими средствами многомерного анализа обладает Microsoft Excel 2000. С помощью этого продукта можно создать и сохранить в виде файла небольшой локальный многомерный OLAP-куб и отобразить его двух- или трехмерные сечения.

Многие средства разработки содержат библиотеки классов или компонентов, позволяющие создавать приложения, реализующие простейшую OLAP-функциональность (такие, например, как компоненты Decision Cube в Borland Delphi и Borland C++Builder). Помимо этого многие компании предлагают элементы управления ActiveX и другие библиотеки, реализующие подобную функциональность.

Отметим, что клиентские OLAP-средства применяются, как правило, при малом числе измерений (обычно рекомендуется не более шести) и небольшом разнообразии значений этих параметров, — ведь полученные агрегатные данные должны умещаться в адресном пространстве подобного средства, а их количество растет экспоненциально при увеличении числа измерений. Поэтому даже самые примитивные клиентские OLAP-средства, как правило, позволяют произвести предварительный подсчет объема требуемой оперативной памяти для создания в ней многомерного куба.

Многие (но не все!) клиентские OLAP-средства позволяют сохранить содержимое кэша с агрегатными данными в виде файла, что, в свою очередь, позволяет не производить их повторное вычисление. Отметим, что нередко такая возможность используется для отчуждения агрегатных данных с целью передачи их другим организациям или для публикации. Типичным примером таких отчуждаемых агрегатных данных является статистика заболеваемости в разных регионах и в различных возрастных группах, которая является открытой информацией, публикуемой министерствами здравоохранения различных стран и Всемирной организацией здравоохранения. При этом собственно исходные данные, представляющие собой сведения о конкретных случаях заболеваний, являются конфиденциальными данными медицинских учреждений, которые ни в коем случае не должны попадать в руки страховых компаний и тем более становиться достоянием гласности.

Идея сохранения кэша с агрегатными данными в файле получила свое дальнейшее развитие в серверных OLAP-средствах, в которых сохранение и изменение агрегатных данных, а также поддержка содержащего их хранилища осуществляются отдельным приложением или процессом, называемым OLAP-сервером. Клиентские приложения могут запрашивать подобное многомерное хранилище и в ответ получать те или иные данные. Некоторые клиентские приложения могут также создавать такие хранилища или обновлять их в соответствии с изменившимися исходными данными.
