Полученное таким образом поле потока для легкового автомобиля представлено на рис. Поле потока характеризуется многочисленными отрывами. Места, в которых может иметь место отрыв потока, показаны отдельно. Можно выделить два типа отрывов, а именно двумерные и трёхмерные. Линия отрыва в двумерном случае проходит преимущественно перпендикулярно к местному направлению потока. Если имеет место повторное прилегание потока, то образуются так называемые обратные потоки (циркулирующие потоки). Такие вихри могут возникать в следующих местах: на передней кромке капота; сбоку на крыльях; в зоне, образованной пересечением капота и ветрового стекла; на переднем спойлере и, возможно, в зоне излома при ступенчатой форме задней части автомобиля. Зоны, в которых оторвавшийся поток представляет собой близкое к двухмерному вихревое движение (зоны "спокойной воды") чаще всего образуются с обратной стороны задка автомобиля.

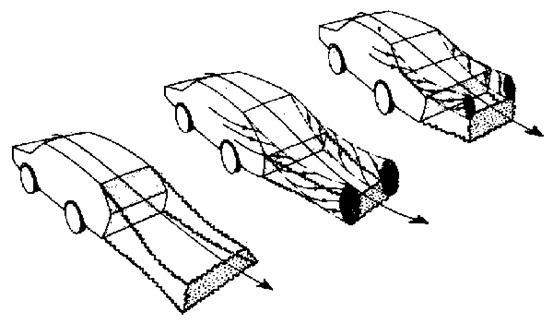

Схематичное изображение формы потока при различных исполнениях задней части автомобиля

В зависимости от структуры поля потока за автомобилем образуется длинный, сильно вытянутый назад открытый или короткий замкнутый вихревой след (см. рис.).

Оторвавшиеся потоки совершают циркулирующие движения, оси которых, как правило, проходят перпендикулярно к набегающему невозмущенному потоку и параллельно к линии отрыва. На рис. для каждой из трех форм задней части автомобиля показана пара вихрей, вращающихся навстречу друг другу. Нижний вихрь вращается в направлении против часовой стрелки; именно он переносит частицы грязи на обратную сторону автомобиля. Верхний вихрь вращается в противоположную сторону, т.е. по часовой стрелке.

Конструкторы наблюдали, что после отрыва потока в вихревом следе образуется пара противоположно вращающихся продольных вихрей, которая в случае формы задка "универсал" индуцирует восходящий поток, а при плавно спускающейся и ступенчатой формах задка - нисходящий поток в вихревом следе. При форме задка "универсал" пара вихрей поднимется в направлении потока и перемещается к плоскости симметрии. При плавно спускающейся и ступенчатой формах задка вихри вдоль потока опускаются к дороге и перемещаются наружу. Можно предположить, что эти продольные вихри являются продолжением описанных выше поперечных вихрей.

Второй тип отрыва имеет трехмерный характер; эти отрывы на рис. отмечены штрихпунктирными линиями или заштрихованными зонами. Вихревые трубки образуются на наклонно обтекаемых острых кромках, совершенно так же, как на треугольном крыле самолета. Такая пара вихрей образуется на правой и левой стойках ветрового стекла, так называемых стойках А. В районе верхнего конца стоек указанная пара вихрей изгибается по направлению к крыше; их дальнейшее взаимодействие с потоком в районе задней части автомобиля еще не изучено. Ярко выраженная пара вихревых трубок образуется позади автомобиля при определенном наклоне линии задка (см. рис.). Эти вихри взаимодействуют с внешним потоком и с двухмерным вихревым следом. Они в значительной степени аналогичны кромочным вихрям крыла конечного размаха. Указанные вихревые трубки в пространстве между их осями индуцируют поле нисходящего потока, которое определяет расположение линии отрыва потока, обтекающего тело. Этот механизм становится понятным, если рассмотреть рис. На правой фотографии существует пара сильных вихрей; на левой фотографии образование такой пары искусственным путем предотвращено. В первом случае индуцированный парой вихревых трубок нисходящий поток способствует тому, что линия отрыва расположена очень низко, и это приводит к образованию небольшого замкнутого вихревого следа. Во втором случае поток отрывается от задней кромки крыши, вихревой след так сильно вытянут, что оканчивается вне пространства, имеющегося для наблюдений (длина рабочей части аэродинамической трубы). Следует указать на то, что конструкторы на своей модели автомобиля с плавно спускающейся формой задка не наблюдали описанные выше продольные вихревые трубки; другие измерения явно показали существование этой пары вихрей. Указанное несоответствие лишний раз подтверждает, что этот процесс формирования потока за автомобилем изучен еще не в полной мере.

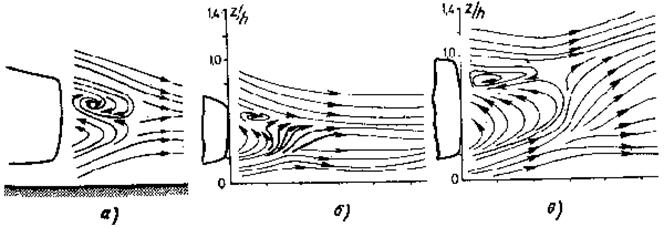

Вращающиеся навстречу друг другу поперечные вихри в вихревом следе за автомобилями с разной формой задка: а) ступенчатая форма задка; б) плавно спускающаяся форма задка; в) круто спускающаяся форма задка

Для чего нужен козырёк?

Для анализа "десятку" загнали в аэродинамическую трубу. Вопреки ожиданиям, подъемная сила осталась прежней.

Да и коэффициент аэродинамического сопротивления изменился незначительно — следовательно, существенного увеличения расхода топлива не будет. Правда, немного изменился опрокидывающий момент — при установке козырька на "десятку" подъемная сила, действующая на колеса передней оси, увеличивается на 50 Н, а задние колеса немного догружаются. Если для визуализации воздушных потоков пустить над капотом "десятки" струю дыма, то видно, что сразу за козырьком воздух закручивается в вихре, и это создает над капотом значительное разрежение. Из-за этого поток воздуха на передней части капота даже меняет направление на противоположное! Естественно, ни один изготовитель подобных "элеронов" об этом и не подозревает — никто из них наверняка не проводил аэродинамических исследований .

Но, может быть, козырек хотя бы снижает загрязняемость лобового стекла? Ничуть не бывало — наш "элерон", установленный на одну из редакционных "десяток", при езде по осенним грязным дорогам не дал ни малейшего положительного эффекта. Единственное отличие — если раньше летящая из-под колес впереди идущих машин грязь растекалась по капоту ровными симметричными струями, то теперь передок автомобиля стал напоминать орошенную из пульверизатора поверхность. А вышеупомянутое завихрение воздуха приводит к тому, что щель между козырьком и капотом начинает медленно, но верно забиваться песком. Так что польза от козырька только одна — он действительно защищает торец капота от мелких камней.
