2. Нелинейность АЧХ. Как правило, кабельная линия связи представляет собой фильтр нижних частот.

3. Перекрестные наводки на ближнем и дальнем окончаниях (FEXT, NEXT).

4. Радиочастотная интерференция.

5. Групповое время задержки. Скорость распространения сигнала в кабеле зависит от его частоты, таким образом, даже при равномерной АЧХ форма импульса при передаче искажается.

Основу оборудования HDSL составляет линейный тракт, то есть способ кодирования (или модуляции) цифрового потока для его передачи по медной линии. Технология HDSL предусматривает использование двух технологий линейного кодирования — 2B1Q (2 binary, 1 quartenary) и CAP (Carrierless Amplitude and Phase Modulation). Обе технологии основаны на цифровой обработке передаваемого и принимаемого сигналов так называемым сигнальным процессором и обладают рядом общих принципов. Так, для снижения частоты линейного сигнала, а следовательно, повышения дальности работы, в технологии HDSL применена адаптивная эхокомпенсация. Суть ее состоит в том, что прием и передача ведутся в одном спектральном диапазоне, разделение сигналов осуществляет микропроцессор. Приемник модема HDSL как бы вычитает из линейного сигнала сигнал собственного передатчика и его эхо (сигнал, отраженный от дальнего конца кабеля или от места сочленения составного кабеля). Настройка системы HDSL под параметры каждой линии происходит автоматически, оборудование динамически адаптируется к параметрам каждого кабеля, поэтому при установке аппаратуры или ее переносе с одного участка на другой не требуется проведения каких-либо ручных настроек или регулировок.

Применение эхокомпенсации позволило вести не только в одном кабеле, но и по одной паре передачу в обоих направлениях, что также является ключевым преимуществом технологии HDSL перед применяемыми ранее методами линейного кодирования HDB3 или AMI. Напомним, что построенные до появления технологий DSL тракты Т1 или Е1, помимо установки множества линейных регенераторов (через каждые 1000— 1500 м), требовали прокладки двух кабелей, в одном из которых все пары задействовались под передачу, а в другом под прием.Теперь рассмотрим более подобно каждый из методов кодирования HDSL.

Кодирование 2B1Q

Первой была разработана технология 2B1Q, которая остается широко распространенной в странах Западной Европы и США. Технология 2B1Q изначально использовалась в сетях ISDN для передачи потока 144 кбит/с (2B+D, BR ISDN). Затем она была модернизирована для передачи более высокоскоростных потоков. Код 2B1Q представляет собой модулированный сигнал, имеющий 4 уровня, то есть в каждый момент времени передается 2 бита информации (4 кодовых состояния). Спектр линейного сигнала симметричный и достаточно высокочастотный (см. рис. 2), присутствуют также низкочастотные и постоянная составляющие.

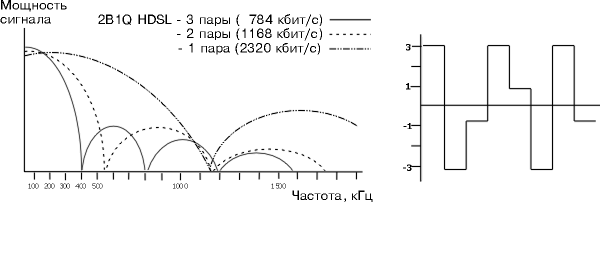

Рис.2. Технология 2B1Q

Рассмотрим, как влияют на передачу кода 2B1Q различные факторы.

В городских условиях создается большое количество низкочастотных наводок, например при пуск мощных электрических машин (метро, трамваи и т.д.), электросварке, кроме того, в кабелях связи создается большое количество импульсных помех (набор номера, передача сигналов сигнализации и т.д.). Комплекты БИС (больших интегральных схем), реализующих технологию 2B1Q, используют достаточно сложные методы коррекции искажений в низкочастотной области спектра и обеспечивают удовлетворительное качество передачи. Вместе с тем кодирование 2B1Q все же остается чувствительным к искажениям, так как сигнал имеет постоянную составляющую, и более того, максимум энергетического спектра приходится на низкие частоты.

Большой разброс частот в спектре сигнала 2B1Q ведет к возникновению трудностей, связанных с групповым временем задержки. Микропроцессорная обработка, впрочем, помогает решить и эти проблемы, хотя алгоритм обработки сигнала существенно усложняется.

Серьезное влияние на передачу оказывает радиочастотная интерференция. Радиопередачи в диапазонах длинных и средних волн, работа мощных радиорелейных линий вызывают наводки на кабельную линию и мешают передаче кода 2B1Q, если имеют совпадающие участки спектров. Этот фактор особенно негативно сказывается при использовании аппаратуры HDSL для соединения студий и радиопередающих центров, а также при монтаже оборудования в помещениях или в непосредственной близости телерадиоцентров .

Спектр кода 2B1Q содержит высокочастотные составляющие, максимум энергии передается в первом "лепестке", ширина его пропорциональна скорости на линии. Как уже отмечалось, затухание сигнала в кабеле растет с увеличением его частоты, поэтому в зависимости от требуемой дальности применяется одна из трех скоростей линейного сигнала (784, 1168 или 2320 кбит/с). Технология 2В 1Q для передачи потока 2 Мбит/с использует одну, две или три пары медного кабеля. По каждой из пар передается часть потока (см. рис. 2) с вышеупомянутыми скоростями. Наибольшая дальность работы достигается при использовании трех пар (около 4 км по жиле 0,4 мм), наименьшая — при работе по одной паре (менее 2 км).

Ввиду того, что дистанция работы систем HDSL (кодирование 2B1Q), использующих одну пару, не удовлетворяет базовым требованиям по дальности, такие системы не нашли широкого распространения. Системы, работающие по трем парам, до сих пор достаточно широко используются, однако постепенно вытесняются системами, применяющими технологию САР (см. ниже) и обеспечивающими ту же дальность по двум парам. Из систем с кодированием 2B1Q наибольшее распространение имеют системы, работающие по двум парам. Их дальность работы (около 3 км по жиле 0,4 мм) обеспечивает подавляющее большинство задач доступа в странах Западной Европы и США, где длина АЛ в 80% случаев (данные Schmid Telecom AG) не превышает 3 км.

По мнению большинства экспертов, с технической точки зрения технология 2B1Q несколько уступает более поздней технологии линейного кодирования — САР (см. ниже). Однако в мире до сих пор производится большое количество оборудования, использующего 2B1Q. Почему? Ответ достаточно очевиден. Во-первых, длина абонентских линий в США и Западной Европе, как правило, достаточно небольшая, так что дальности 2B1Q вполне достаточно. Качество кабеля в вышеупомянутых регионах также достаточно высокое, что снижает влияние различных мешающих факторов. Во-вторых, важным достоинством технологии 2B1Q является ее дешевизна. Около десяти крупных производителей БИС поставляют комплексные решения для создания оборудования HDSL по технологии 2B1Q. Наличие конкуренции, естественно, положительно сказывается на цене микросхем и готовых модулей приемопередатчиков. По мнению зарубежных экспертов, технология 2B1Q становится все более и более "доступной": многие компании, даже не специализирующиеся на производстве оборудования HDSL, получат возможность быстро и дешево разработать собственное устройство или блок HDSL с использованием готовых решений (иногда целых HDSL модулей) от поставщиков БИС, таких, как Metalink, Brooktree (Rockwell), PairGain Technologies и др.
