Из анализа этого графика следует, что по критерию минимальной массы системы хранения и рабочего тела наилучшим рабочим телом является аммиак. Однако следует принять во внимание тот факт, что в случае применения в качестве СХП водорода такой системы хранения как, например, хранение водорода в металлогидридах или в связанном состоянии, суммарная масса такой СХП рабочего тела водорода может быть снижена и станет ниже массы газобаллонной СХП других рабочих тел. Необходимо учитывать тот факт, что в отличие от аммиака, который является химически активным и, соответственно, требует для своих СХП использования дорогих конструкционных материалов и систем предотвращения утечки, и имеет достаточно низкий удельный импульс, не токсичный и не химически активный водород позволяет упростить структуру СХП.

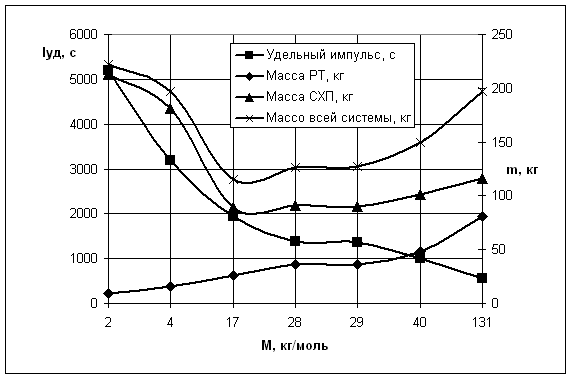

Рисунок 4. Зависимости удельного импульса РД, массы необходимого рабочего тела, массы СХП этого рабочего тела, и суммарной массы СХП и рабочего тела от рода рабочего тела.

При использовании водорода в качестве рабочего тела мы можем достичь больших значений скоростей истечения (т.е. большего удельного импульса) и получить более безопасную систему с точки зрения хранения рабочего тела и эксплуатации двигательной установки. Кроме того при рассмотрении в качестве варианта нагрева рабочего тела в камере РД способа ВЧ нагрева следует учитывать тот факт, что для достижения наибольшего КПД процесса передачи энергии от ВЧ разряда к рабочему телу необходима полная или частичная ионизация, или активация последнего, что в случае аммиака представляет собой достаточно серьезную проблему.

Перечень условных обозначений, символов, единиц, сокращений и терминов

Обозначения	Индексы
а – скорость звука, м/с;	* - равновесный параметр;
В – индукция магнитного поля, Тл;	а – выходное сечение параметра;
F – сила, Н;	кр – критическое сечение сопла;
Iс – ток катушки, А;	к – сечение камеры сгорания
Ib – ток ионного пучка, А;	реактивного двигателя;
k – показатель адиабаты;	max – максимальный;
m – масса, кг;	min – минимальный;
- массовый расход, кг/с;	opt – оптимальный;
N –мощность, Вт;	б – бак;
n –концентрация частиц, м-1;	к – камера;
P – давление, Па;	0 – начальный;
T – температура, К;
U – напряжение, В;
W – скорость, м/с;
r - плотность, кг/м3;
P, R – тяга ракетного двигателя, Н;
h - тяговый КПД;
t - приращение по времени, с;
f - потенциал ионизации, эВ;
s - сечение ионизации, см2;
w - частота, 1/с;

Сокращения

АЭД – автоэмиссионный двигатель;

ВЧ – высокочастотный;

ИПД – импульсный плазменный двигатель;

КА – космический аппарат;

КПД – коэффициент полезного действия;

ПИД – плазменный ионный двигатель;

РД – ракетный двигатель;

РИД – радиочастотный ионный двигатель;

РМД - радиочастотный ионный двигатель с магнитным полем;

СПД – стационарный плазменный двигатель;

СПУ – стационарный плазменный ускоритель;

СХПРТ – система хранения и подачи рабочего тела;

ЭДС – электродвижущая сила;

ЭРД – электроракетный двигатель;

ЭТД – электротермический двигатель.

Список используемых источников информации

1. Безэлектродный разряд высокого давления. ЖТФ, №36, т.5, 1966г., с.913-919

2. Особенности развития импульсных СВЧ разрядов в различных газах. ЖТФ, №4, т.68, 1998г, с.33-36

3. Получение атомарного водорода в высокочастотном газовом разряде и масс-спектрометрическая диагностика процесса. ЖТФ, №5, т.67, 1997г., с.140-142

4. K.H. Groh, H.J. Letter. RIT 15 – a medium range radio-frequency ion thruster.
