К недостаткам данного метода можно отнести:

1) высокая трудоемкость применения метода для средних и крупных организаций;

2) значительная длительность описания (8-12 месяцев);

3) сложность компоновки бизнес-процессов организации из бизнес-процессов подразделений.

Описание бизнес-процесса формируется при помощи методик (нотаций) и программных продуктов, позволяющих отразить все указанные выше аспекты. Только в этом случае модель бизнес-процесса окажется полезной для организации.

Основу такой методологии составляет принцип декомпозиции системы с выделением функциональных подсистем, комплексов задач и задач для анализа отношений между данными и последующего моделирования информационных и вычислительных процессов.

В настоящее время на российском рынке представлено достаточно большое количество CASE-систем, многие из которых позволяют, так или иначе, создавать описания (модели) бизнес-процессов предприятий. Очевидно, что выбор системы в значительной мере определяет весь дальнейший ход проекта.

Основная цель CASE состоит в том, чтобы отделить проектирование ИС и ИТ от ее кодирования и последующих этапов разработки, а также максимально автоматизировать процессы разработки и функционирования систем.

При использовании CASE-технологий изменяется технология ведения проектировочных работ на всех этапах жизненного цикла ИС и ИТ, при этом наибольшие изменения касаются этапов анализа и проектирования.

В большинстве современных CASE-систем применяются методологии структурного анализа и проектирования. Большой популярностью пользуется для описания бизнес-процессов две нотаций это семейство IDEF диаграмм, а также нотация ARIS eEPC.

Нотация IDEF0 была разработана на основе методологии структурного анализа и проектирования SADT, утверждена в качестве стандарта США и успешно эксплуатируется во многих проектах, связанных с описанием деятельности предприятий.

Нотация ARIS eEPC расшифровывается следующим образом - extended Event Driven Process Chain – расширенная нотация описания цепочки процесса, управляемого событиями. Нотация разработана специалистами компании IDS Scheer AG (Германия), в частности профессором Шеером.

Сравнительный анализ нотаций ARIS/IDEF и продуктов их поддерживающих (ARIS Toolset/BPWin) [14]. показал функциональные возможности инструментальных средств моделирования ARIS Toolset и BPWin можно корректно сравнивать только по отношению к определенному кругу задач. Каждая из рассматриваемых систем имеет свои преимуществ и недостатки. В зависимости от решаемых задач эти преимущества могут как усиливаться, так и наоборот. То же касается и недостатков: недостаток системы в рамках одного проекта, может не быть недостатком в рамках другого.

Таким образом, для ведения небольших по масштабам (малые и средние предприятия, 2-5 человека в группе консультантов) и длительности (2-3 месяца) проектов рационально использовать BPWin. Для крупных и/или длительных проектов (например, внедрение системы непрерывного улучшения бизнес-процессов, ISO, TQM) больше подходит ARIS. В этом случае подготовительные работы по созданию регламентирующей документации могут занять 1-3 месяца, но это является необходимым элементом последующей успешной работы.

Для выполнения данной работы мной было принято решение использовать нотацию IDEF0 как наиболее простую для понимания и обладающую достаточным для решения задачи функционалом (см.рис 2.).

При проведении сложных проектов обследования предприятий, разработка моделей в стандарте IDEF0 [8] позволяет наглядно и эффективно отобразить весь механизм деятельности предприятия в нужном разрезе.

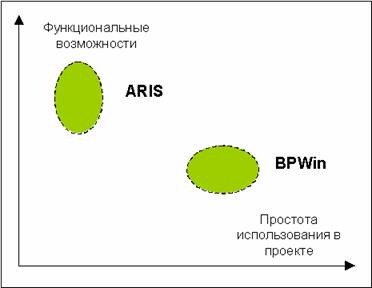

Рисунок 2. Позиционирование систем по отношению к решению задачи моделирования бизнес-процесс

Исторически., IDEF0, как стандарт был разработан в 1981 году в рамках обширной программы автоматизации промышленных предприятий, которая носила обозначение ICAM (Integrated Computer Aided Manufacturing) [1] и была предложена департаментом Военно-Воздушных Сил США. Собственно семейство стандартов IDEF унаследовало свое обозначение от названия этой программы (IDEF=ICAM DEFinition). В процессе практической реализации, участники программы ICAM столкнулись с необходимостью разработки новых методов анализа процессов взаимодействия в промышленных системах. При этом кроме усовершенствованного набора функций для описания бизнес-процессов, одним из требований к новому стандарту было наличие эффективной методологии взаимодействия в рамках “аналитик-специалист”. Другими словами, новый метод должен был обеспечить групповую работу над созданием модели, с непосредственным участием всех аналитиков и специалистов, занятых в рамках проекта.

В результате поиска соответствующих решений родилась методология функционального моделирования IDEF0. C 1981 года стандарт IDEF0 претерпел несколько незначительных изменения, в основном ограничивающего характера, и последняя его редакция была выпущена в декабре 1993 года Национальным Институтом По Стандарам и Технологиям США (NIST).

Графический язык IDEF0 достаточно прост и гармоничен. В основе методологии лежат четыре основных понятия [15]:

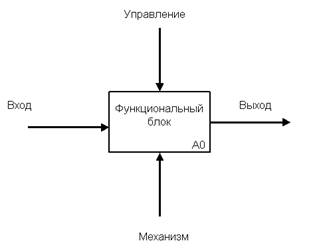

Первым из них является понятие функционального блока (Activity Box). Функциональный блок графически изображается в виде прямоугольника (см. рис. 3) и олицетворяет собой некоторую конкретную функцию в рамках рассматриваемой системы. По требованиям стандарта название каждого функционального блока должно быть сформулировано в глагольном наклонении (например, “производить услуги”, а не “производство услуг”).

Каждая из четырех сторон функционального блока имеет своё определенное значение (роль), при этом:

Верхняя сторона имеет значение “Управление” (Control);

Левая сторона имеет значение “Вход” (Input);

Правая сторона имеет значение “Выход” (Output);

Нижняя сторона имеет значение “Механизм” (Mechanism).

Каждый функциональный блок в рамках единой рассматриваемой системы должен иметь свой уникальный идентификационный номер.

Вторым “китом” методологии IDEF0 является понятие интерфейсной дуги (Arrow). Также интерфейсные дуги часто называют потоками или стрелками. Интерфейсная дуга отображает элемент системы, который обрабатывается функциональным блоком или оказывает иное влияние на функцию, отображенную данным функциональным блоком. ,

Графическим отображением интерфейсной дуги является однонаправленная стрелка. Каждая интерфейсная дуга должна иметь свое уникальное наименование (Arrow Label). По требованию стандарта, наименование должно быть оборотом существительного.

С помощью интерфейсных дуг отображают различные объекты, в той или иной степени определяющие процессы, происходящие в системе. Такими объектами могут быть элементы реального мира (детали, вагоны, сотрудники и т.д.) или потоки данных и информации (документы, данные, инструкции и т.д.).

Рисунок 3. Функциональный блок.
