Рис. 2.1

Аналогичные выводы могут быть получены с использо­ванием модели Кейнсианского креста (см. рис.2.2).

На рис.2.2,А изображена функция инвестиций: рост ставки процента от R до Rснижает планируемые инвестиции с 1(R)

На рис.2.2,В изображен крест Кейнса: уменьшение планируемых инвестиций сокращает доход с Y до Y.

На рис.2.2,С показана криваяIS: чем выше ставка про­цента, тем ниже уровень дохода.

Графический вывод кривой IS из креста Кейнса В. Кейнсианский крест

Доход, Y выпуск

Алгебраический вывод кривой IS

Уравнение кривой IS может быть получено путем под­становки уравнений 2, 3 и 4 в основное макроэкономическое тождество и его решения относительно R и Y.

Уравнение кривой IS относительно R имеет вид:

R=, где

Т = Та + t • Y

Уравнение кривой IS относительно Y имеет вид:

Y=, где T=T+tY

Коэффициент характеризует угол наклона кривой IS относительно оси Y, который является одним из параметров сравнительной эффективности фискальной и монетарной политики.

Кривая IS является более пологой при условии, если:

1) чувствительность инвестиций (d) и чистого экспорта (п) к динамике ставки процента велика;

2) предельная склонность к потреблению (Ь) велика;

3) предельная ставка налогообложения (t) невелика;

4) предельная склонность к импортированию (т') неве­лика;

Под влиянием увеличения государственных расходов G или снижения налогов Т кривая IS смещается вправо. Изменение налоговых ставок t изменяет также и угол ее наклона. В Долгосрочной перспективе угол наклона IS также может быть изменен с помощью политики доходов, так как у высоко­обеспеченных семей предельная склонность к потреблению относительно ниже, чем у малообеспеченных. Остальные пара­метры (d, п п т’) практически не подвержены воздействию макроэкономической политики и преимущественно являются вешними факторами, определяющими ее эффективность.

Кривая LM - кривая равновесия на денежная рынке. Она фиксирует все комбинации Y и R, которые удовлетворяют функции спроса на деньги при заданной Центральным Банком величине денежного предложения Мs. Во всех точках кривой

LM спрос на деньги равен их предложению. ТерминLMотражает это равенство (Liquidity Preference = Money Supply) (см. рис.9.3).

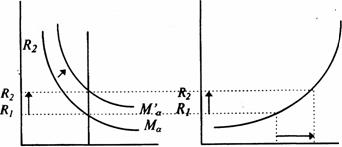

Графический вывод кривой LM

Рис.2.3 А. Рынок реальных запасов В.Кривая

LM

денежных средств.

LM

Рис.2.3,А показывает денежный рынок: рост дохода от Y1 до Y2 увеличивает спрос на деньги и, следовательно, повышает ставку процента от r1 до R2.

Рис.2.3,В Показывает кривую LM:

чем выше уровень дохода , тем выше ставка процента.

Алгебраический вывод кривой LM

Уравнение кривой LM может быть получено путем решения уравнения 5 модели относительно R и У. Уравнение кривой LM имеет вид:

R=(относительно R)

Y=(относительно Y)

Коэффициент — характеризует угол наклона кривой LM относительно оси Y, который, аналогично углу наклона кривой IS, определяет сравнительную эффективность фискальной и монетарной политики.

Кривая LM является относительно пологой при условии, если:

1) чувствительность спроса на деньги к динамике рыночной ставки процента (h) велика;

2) чувствительность спроса на деньги к динамике ВНП (k) невелика.

Увеличение предложения денег Ms или снижение уров­ня цен Р сдвигает кривую LM вправо.

Равновесие в модели достигается в точке пересечения кривых IS и LM (см.рис.9.4).

Ставка процента R
