Известно, что качество визуализации анатомических образований головного мозга и очагов поражения зависит в основном от двух факторов: размера матрицы, на которой строится томограмма, и перепада показателей поглощения. Величина матрицы может оказывать существенное влияние на точность диагностики. Так, количество ошибочных диагнозов при анализе томограмм на матрице 80х80 клеток составляло 27%, а при работе на матрице 160х160 - уменьшилось до 11%.

Компьютерный томограф обладает двумя видами разрешающей способности: пространственной и по перепаду плотности. Первый тип определяется размером клетки матрицы (обычно - 1,5х1,5 мм), второй равен 5 ед.Н. (0,5%). В соответствии с этими характеристиками теоретически можно различать элементы изображения размером 1,5х1,5 мм при перепаде плотности между ними не меньше 5 ед.Н. (1%) удается выявлять очаги величиной не менее 6х6 мм, а при разнице в 30 ед.Н. (3%) - детали размером 3х3 мм. Обычная рентгенография позволяет уловить минимальную разницу по плотности между соседними участками в 10-20%. Однако при очень значительном перепаде плотностей рядом расположенных структур возникают специфические для данного метода условия, снижающие его разрешающую способность, так как при построении изображения в этих случаях происходит математическое усреднение и при этом очаги небольших размеров могут быть не обнаружены. Чаще это происходит при небольших зонах пониженной плотности, расположенных вблизи массивных костных структур (пирамиды височных костей) или костей свода черепа. Важным условием для обеспечения проведения компьютерной томографии является неподвижное положение пациента, ибо движение во время исследования приводят к возникновению артефактов - наводок: полос темного цвета от образований с низким коэффициентом поглощения (воздух) и белых полос от структур с высоким КП (кость, металлические хирургические клипсы), что также снижает диагностические возможности. [№ 4, стр. 16-19]

1.4 Усиление контрастности

Для получения более четкого изображения патологически измененных участков в головном мозге применяют эффект усиления контрастности, который достигается внутривенным введением рентгеноконтрастного вещества. Увеличение плотности изображения на компьютерной томограмме после внутривенного введения контрастного вещества объясняется внутри- и внесосудистыми компонентами. Внутрисосудистое усиление находится в прямой зависимости от содержания йода в циркулирующей крови. При этом увеличение концентрации на 100 мг йода в 100 мл обусловливает величины абсорбции на 26 ед.Н. (ед.Н. - единицы Хаунсфильда или числа компьютерной томографии). При компьютерно-томографических измерениях венозных проб после введения 60% контрастного вещества в дозе 1 мл на кг массы тела, плотность потока повышается в среднем в течение 10 мин после инъекции, составляет 39,2 плюс-минус 9,8 ед.Н. Содержание контрастного вещества в протекающей крови изменяется в результате того, что относительно быстро начинается выделение его почками. Уже в течение первых 5 мин после болюсной инъекции концентрация вещества в крови в среднем снижается на 20%, в последующие 5 мин - на 13% и еще через 5 мин - на 5%.

Нормальное увеличение плотности мозга на компьютерной томограмме после введения контрастного вещества связано с внутрисосудистой концентрацией йода. Можно получить изображение сосудов диаметром до 1,5 мм, если уровень йода в крови составляет примерно 4 мг/мл и при условии, что сосуд расположен перпендикулярно к плоскости среза. Наблюдения привели к выводу, что контрастное вещество накапливается в опухолях. [№5, стр. 17-19], [рис.2]

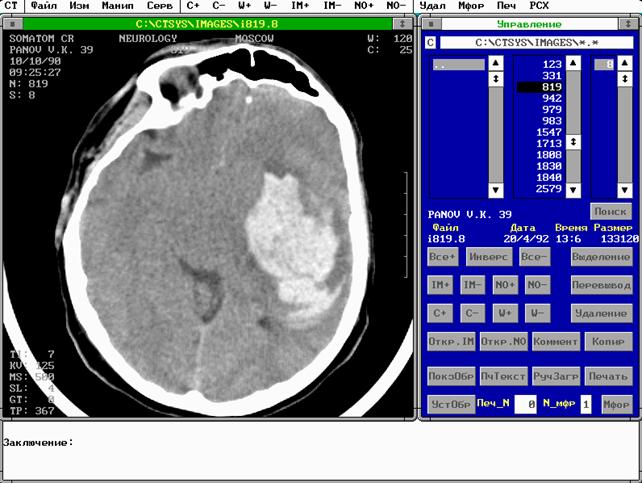

Рис 2. Пример КТ снимка, полученного в программе CTsoft .[№6, стр2] ГЛАВА II. МАГНИТНО-РЕЗОНАНСНАЯ ТОМОГРАФИЯ

2.1 История открытия и сущность ядерно-магнитного резонанса

До недавнего времени основой наших представ­лений о структуре атомов и молекул служили ис­следования методами оптической спектроскопии. В связи с усовершенствованием спектральных ме­тодов, продвинувших область спектроскопических измерений в диапазон сверхвысоких (примерно 103 – 106 МГц; микрорадиоволны) и высоких частот (примерно 10-2 — 102 МГц; радиоволны), появились новые источники информации о структуре вещест­ва. При поглощении и испускании излучения в этой области частот происходит тот же основной про­цесс, что и в других диапазонах электромагнитного спектра, а именно при переходе с одного энергети­ческого уровня на другой система поглощает или испускает квант энергии.

Разность энергий уровней и энергия квантов, участвующих в этих процессах, составляют около 10-7 эВ для области радиочастот и около 10-4 эВ для сверхвысоких частот. В двух видах радиоспектро­скопии, а именно в спектроскопии ядерного маг­нитного резонанса (ЯМР) и ядерного квадрупольного резонанса (ЯКР), разница энергий уровней связана с различной ориентацией соответственно магнитных дипольных моментов ядер в приложен­ном магнитном поле и электрических квадрупольных моментов ядер в молекулярных электрических полях, если последние не являются сферически симметричными.

Существование ядерных моментов впервые было обнаружено при изучении сверхтонкой структуры электронных спектров некоторых атомов с помощью оптических спектрометров с высокой разрешающей способностью.

Под влиянием внешнего магнитного поля маг­нитные моменты ядер ориентируются определен­ным образом и появляется возможность наблюдать переходы между ядерными энергетическими уров­нями, связанными с этими разными ориентациями: переходы, происходящие под действием излучения определенной частоты. Квантование энергетических уровней ядра является прямым следствием кванто­вой природы углового момента ядра, принимающего 2I+ 1 значений. Спиновое квантовое число (спин) может принимать любое значение, кратное 1/2; наиболее высоким из известных значений I (³ 7) обладает 17671Lu. Наибольшее измеримое значение углового момента (наибольшее значение проекции момента на выделенное направление) равно iħ, где ħ = h/2л, а h — постоянная Планка.

Значения I для конкретных ядер предсказать нельзя, однако было замечено, что изотопы, у кото­рых и массовое число, и атомный номер четные, имеют I = 0, а изотопы с нечетными массовыми числами имеют полуцелые значения спина. Такое положение, когда числа протонов и нейтронов в яд­ре четные и равны (I=0), можно рассматривать как состояние с "полным спариванием", аналогичным полному спариванию электронов в диамагнитной молекуле.

В конце 1945 года двумя группами американских физиков под руководством Ф. Блоха (Станфорский университет) и Э.М. Парселла (Гарвардский универ­ситет) впервые были получены сигналы ядерного магнитного резонанса. Блох наблюдал резонансное поглощение на протонах в воде, а Парселл добился успеха в обнаружении ядерного резонанса на прото­нах в парафине. За это открытие они в 1952 году бы­ли удостоены Нобелевской премии.
